3. Instalación
Aviso
El CIM 1XX sólo debe conectarse a
circuitos SELV o SELV-E.
3.1 Conexión del LON
Grundfos recomienda utilizar un cable conforme a
normas Echelon.
Ejemplos de tipos de cables recomendados
• Belden 85102
• Belden 8471
• Level IV, 22 AWG
• JY(St) Y 2 x 2 x 0,8
• TIA Category 5.
Las redes LON deben estar terminadas. La termina-
ción dependerá de la topología de red elegida.
Montaje del cable
Procedimiento:
Ver fig. 2.
1. Conectar los conductores al terminal A (pos. 1).
2. Conectar los conductores al terminal B (pos. 2).
3. Conectar los terminales de pantalla trenzados al
terminal "Pantalla" (pos. 3).
La pantalla sólo se debe conectar
al terminal de pantalla del módulo
CIM 1XX LON. Ver fig. 2, pos. 3.
Nota
La pantalla de cable nunca debe conec-
tarse a tierra mediante la abrazadera de
tierra. Ver fig. 2, pos. 4.
La parte trenzada de la pantalla del cable
debe ser tan corta como sea posible a fin
Nota
de reducir la impedancia a altas frecuen-
cias.
18
3
2
1
4

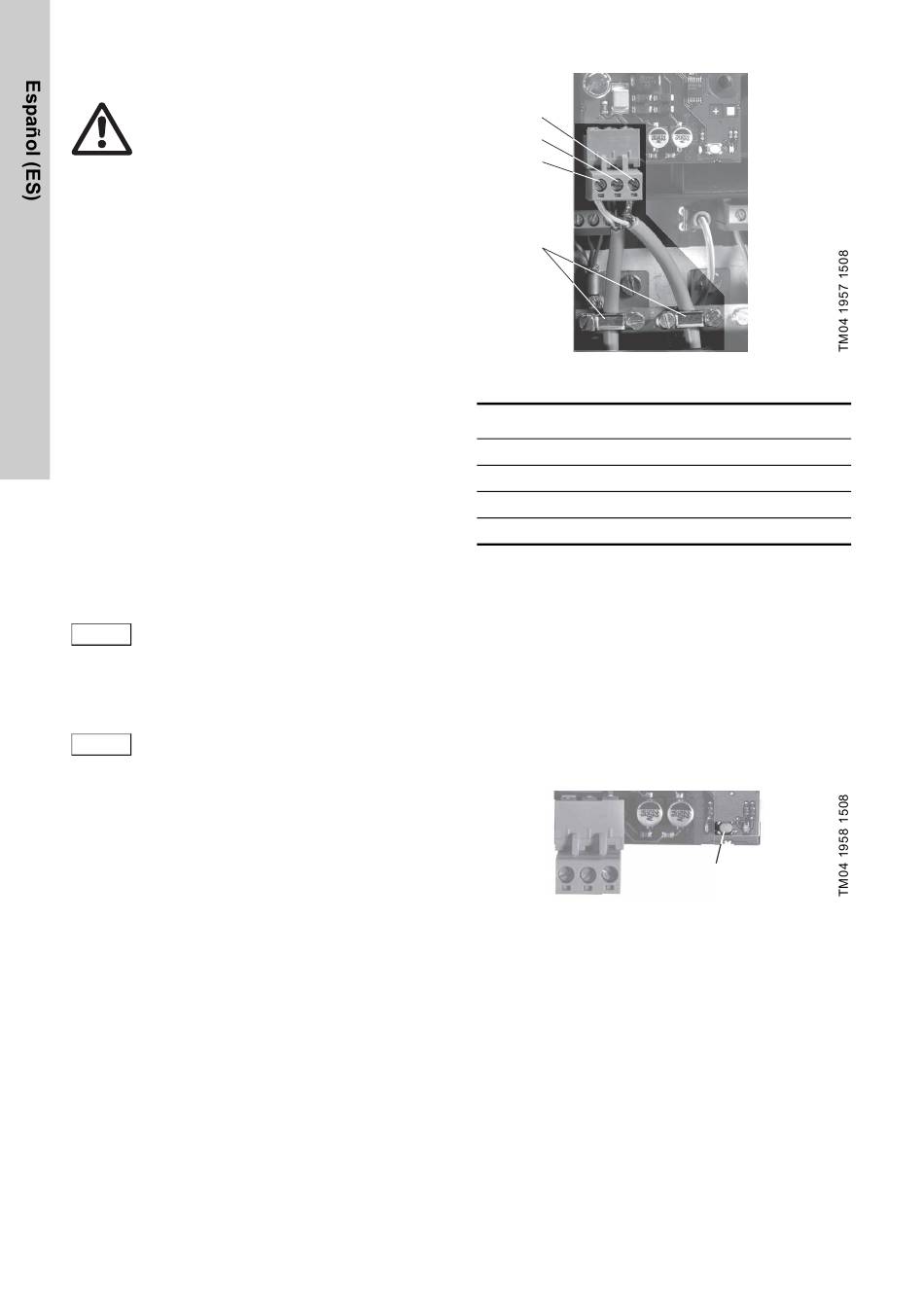

Fig. 2 Conexión del LON
Pos. Descripción
1 Terminal LON A
2 Terminal LON B
3 Terminal LON para pantalla de cable
4 Abrazadera de tierra

3.2 Registro en una red LON

Los productos Grundfos con un módulo CIM 1XX
LON son registrados por una red LON de una de
las siguientes maneras:
• Pasador de servicio
• Etiqueta de código de barras.
Pasador de servicio
Al activar el pulsador del pasador de servicio del
módulo, el módulo enviará un código ID de 48 bits
único (ID Neuron) que se registrará en la red LON.
Fig. 3 Pasador de servicio
Etiqueta de código de barras
Se digitaliza la ID Neuron del módulo o de la etiqueta
de código de barras suministrada y se registra en
la red LON. El código de barras de la ID Neuron se
encuentra en formato Code 128. La etiqueta de
código de barras adicional puede añadirse al plano
de instalación del edificio.
