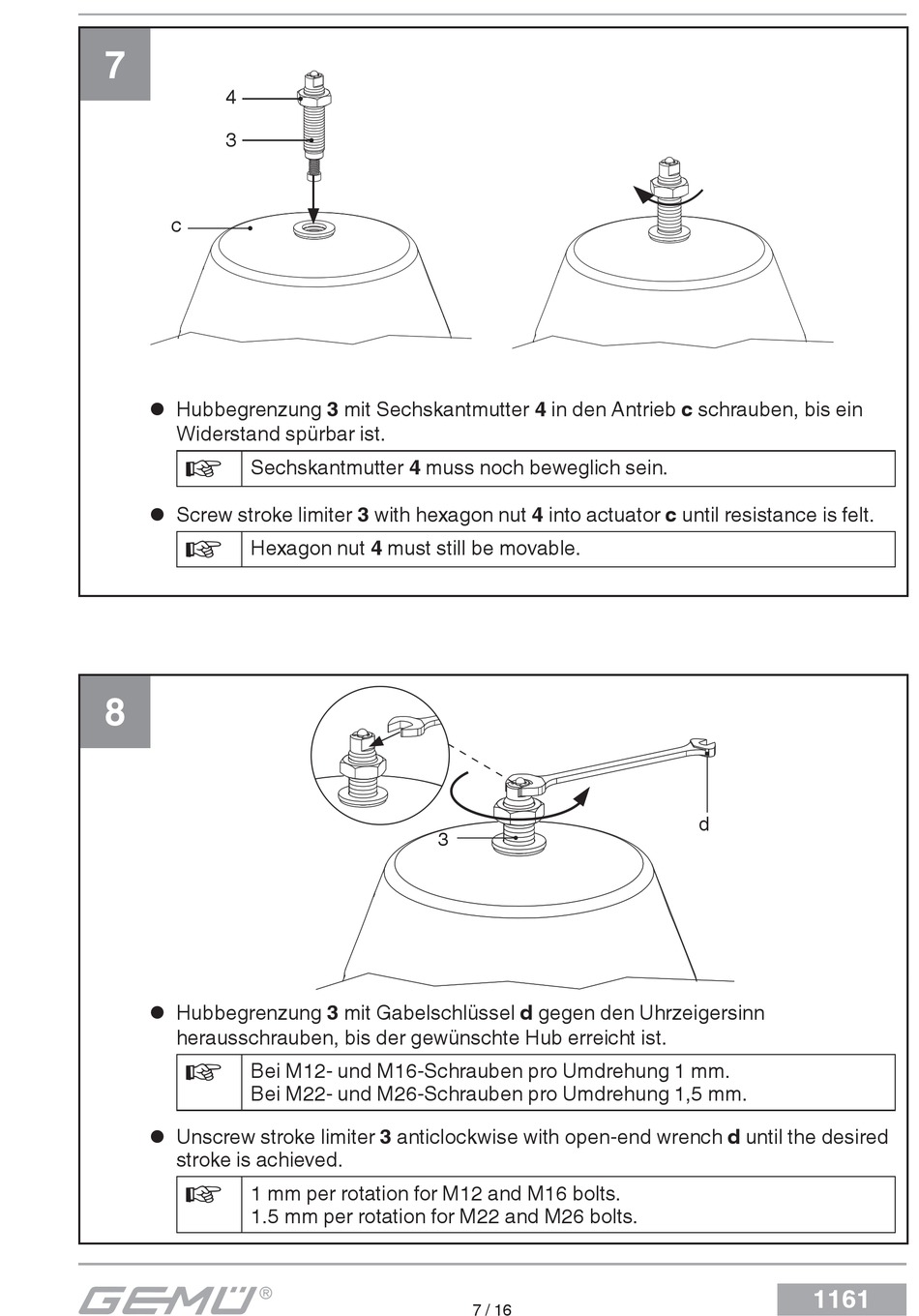

Hubbegrenzung 3 mit Sechskantmutter 4 in den Antrieb c schrauben, bis ein
G
Widerstand spürbar ist.
Sechskantmutter 4 muss noch beweglich sein.
Screw stroke limiter 3 with hexagon nut 4 into actuator c until resistance is felt.
G
Hexagon nut 4 must still be movable.
8
Hubbegrenzung 3 mit Gabelschlüssel d gegen den Uhrzeigersinn
G
herausschrauben, bis der gewünschte Hub erreicht ist.
Bei M12- und M16-Schrauben pro Umdrehung 1 mm.
Bei M22- und M26-Schrauben pro Umdrehung 1,5 mm.
Unscrew stroke limiter 3 anticlockwise with open-end wrench d until the desired
G
stroke is achieved.
1 mm per rotation for M12 and M16 bolts.
1.5 mm per rotation for M22 and M26 bolts.
3
7 / 16
