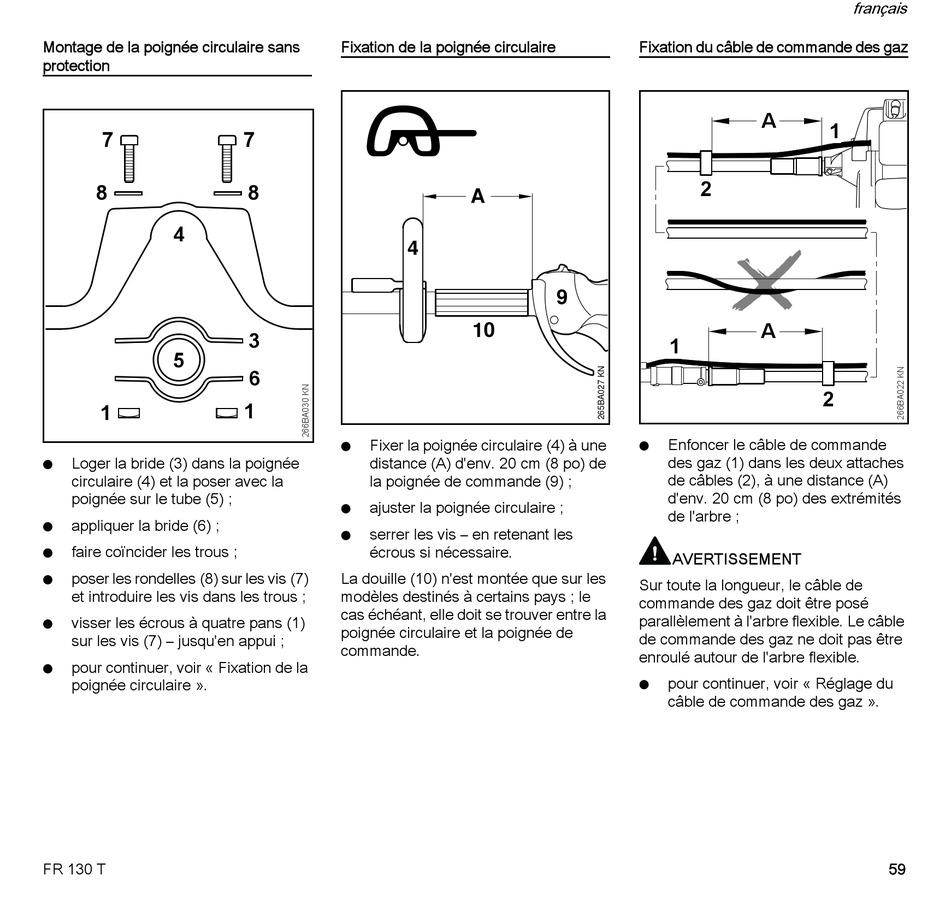

Montage de la poignée circulaire sans
protection
7
8
4
5
1
Loger la bride (3) dans la poignée
N
circulaire (4) et la poser avec la
poignée sur le tube (5) ;
appliquer la bride (6) ;
N
faire coïncider les trous ;
N
poser les rondelles (8) sur les vis (7)
N
et introduire les vis dans les trous ;
visser les écrous à quatre pans (1)
N
sur les vis (7) – jusqu'en appui ;
pour continuer, voir « Fixation de la
N
poignée circulaire ».
FR 130 T
Fixation de la poignée circulaire
7
8
4
3
6
1
Fixer la poignée circulaire (4) à une
N
distance (A) d'env. 20 cm (8 po) de
la poignée de commande (9) ;
ajuster la poignée circulaire ;
N
serrer les vis – en retenant les
N
écrous si nécessaire.
La douille (10) n'est montée que sur les
modèles destinés à certains pays ; le
cas échéant, elle doit se trouver entre la
poignée circulaire et la poignée de
commande.
Fixation du câble de commande des gaz
A
9
10
N
Sur toute la longueur, le câble de
commande des gaz doit être posé
parallèlement à l'arbre flexible. Le câble
de commande des gaz ne doit pas être
enroulé autour de l'arbre flexible.
N
A
1
2
A
1
2
Enfoncer le câble de commande
des gaz (1) dans les deux attaches
de câbles (2), à une distance (A)
d'env. 20 cm (8 po) des extrémités
de l'arbre ;
AVERTISSEMENT
pour continuer, voir « Réglage du
câble de commande des gaz ».
français
59
