français

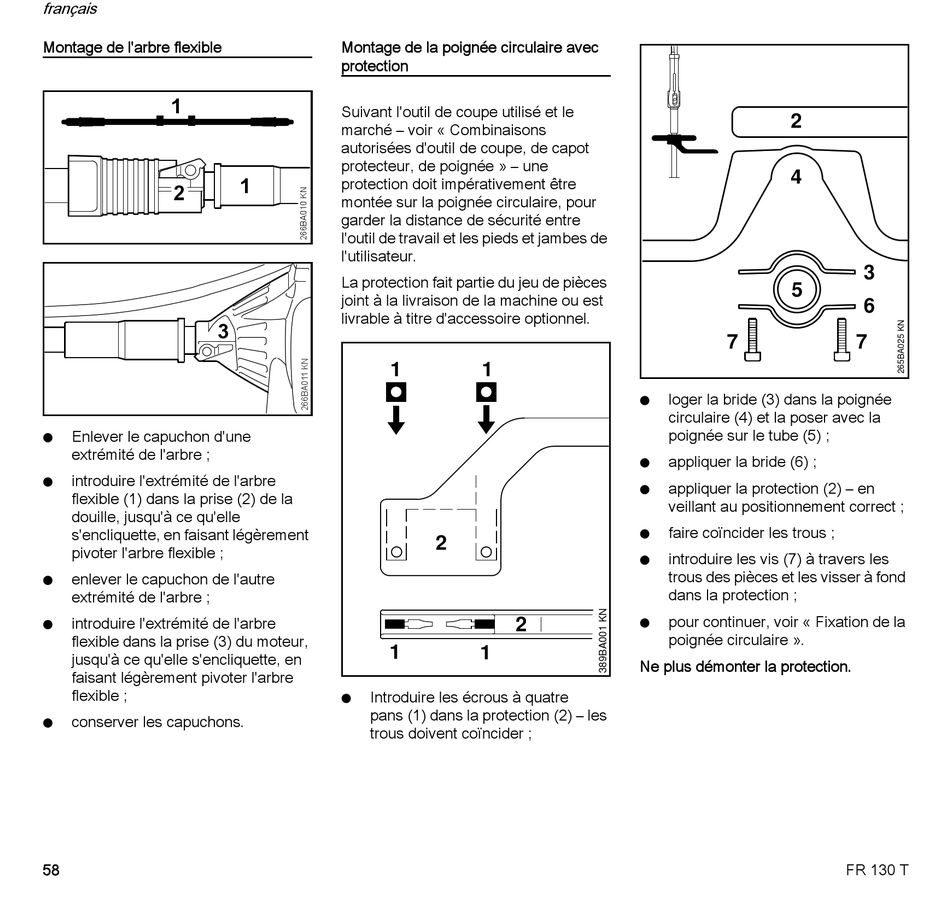

Montage de l'arbre flexible
1
2
3
Enlever le capuchon d'une
N
extrémité de l'arbre ;
introduire l'extrémité de l'arbre
N
flexible (1) dans la prise (2) de la
douille, jusqu'à ce qu'elle
s'encliquette, en faisant légèrement
pivoter l'arbre flexible ;
enlever le capuchon de l'autre
N
extrémité de l'arbre ;
introduire l'extrémité de l'arbre
N
flexible dans la prise (3) du moteur,
jusqu'à ce qu'elle s'encliquette, en
faisant légèrement pivoter l'arbre
flexible ;
conserver les capuchons.
N
58
Montage de la poignée circulaire avec
protection
Suivant l'outil de coupe utilisé et le
marché – voir « Combinaisons
autorisées d'outil de coupe, de capot
protecteur, de poignée » – une
protection doit impérativement être
1
montée sur la poignée circulaire, pour
garder la distance de sécurité entre
l'outil de travail et les pieds et jambes de
l'utilisateur.
La protection fait partie du jeu de pièces
joint à la livraison de la machine ou est
livrable à titre d'accessoire optionnel.
1
1
Introduire les écrous à quatre
N
pans (1) dans la protection (2) – les
trous doivent coïncider ;
1
2
2
1
2
4
5
7
loger la bride (3) dans la poignée
N
circulaire (4) et la poser avec la
poignée sur le tube (5) ;
appliquer la bride (6) ;
N
appliquer la protection (2) – en
N
veillant au positionnement correct ;
faire coïncider les trous ;
N
introduire les vis (7) à travers les
N
trous des pièces et les visser à fond
dans la protection ;
pour continuer, voir « Fixation de la
N
poignée circulaire ».
Ne plus démonter la protection.
3
6
7
FR 130 T
