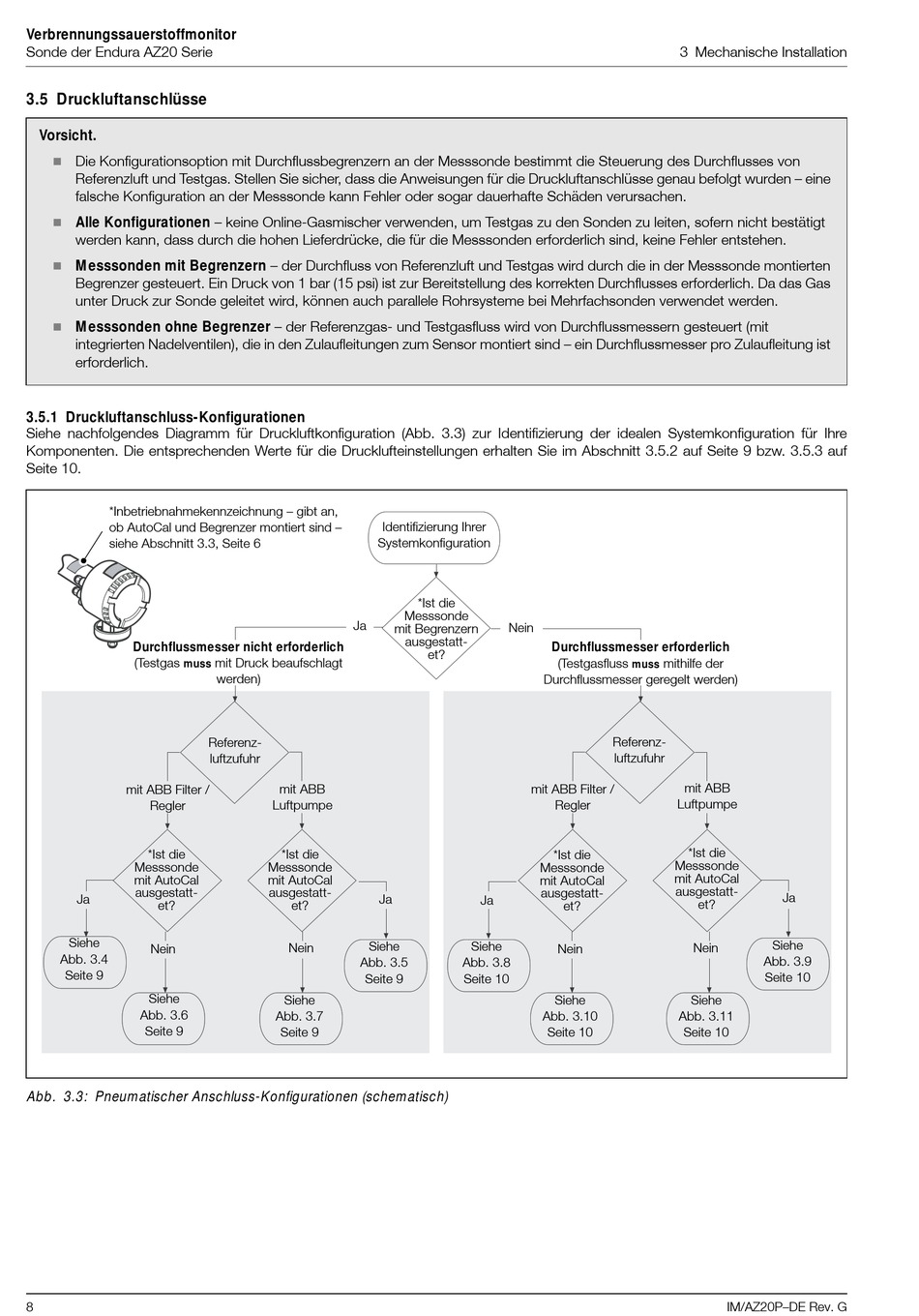

Verbrennungssauerstoffmonitor
Sonde der Endura AZ20 Serie
3.5 Druckluftanschlüsse
Vorsicht.
Die Konfigurationsoption mit Durchflussbegrenzern an der Messsonde bestimmt die Steuerung des Durchflusses von
Referenzluft und Testgas. Stellen Sie sicher, dass die Anweisungen für die Druckluftanschlüsse genau befolgt wurden – eine
falsche Konfiguration an der Messsonde kann Fehler oder sogar dauerhafte Schäden verursachen.
Alle Konfigurationen – keine Online-Gasmischer verwenden, um Testgas zu den Sonden zu leiten, sofern nicht bestätigt
werden kann, dass durch die hohen Lieferdrücke, die für die Messsonden erforderlich sind, keine Fehler entstehen.
Messsonden mit Begrenzern – der Durchfluss von Referenzluft und Testgas wird durch die in der Messsonde montierten
Begrenzer gesteuert. Ein Druck von 1 bar (15 psi) ist zur Bereitstellung des korrekten Durchflusses erforderlich. Da das Gas
unter Druck zur Sonde geleitet wird, können auch parallele Rohrsysteme bei Mehrfachsonden verwendet werden.
Messsonden ohne Begrenzer – der Referenzgas- und Testgasfluss wird von Durchflussmessern gesteuert (mit
integrierten Nadelventilen), die in den Zulaufleitungen zum Sensor montiert sind – ein Durchflussmesser pro Zulaufleitung ist
erforderlich.
3.5.1 Druckluftanschluss-Konfigurationen
Siehe nachfolgendes Diagramm für Druckluftkonfiguration (Abb. 3.3) zur Identifizierung der idealen Systemkonfiguration für Ihre
Komponenten. Die entsprechenden Werte für die Drucklufteinstellungen erhalten Sie im Abschnitt 3.5.2 auf Seite 9 bzw. 3.5.3 auf
Seite 10.
*Inbetriebnahmekennzeichnung – gibt an,
ob AutoCal und Begrenzer montiert sind –
siehe Abschnitt 3.3, Seite 6
Durchflussmesser nicht erforderlich
(Testgas
muss
mit ABB Filter /
Regler
*Ist die
Messsonde
mit AutoCal
ausgestatt-
Ja
et?
Siehe
Nein
Abb. 3.4
Seite 9
Siehe
Abb. 3.6
Seite 9
Abb. 3.3: Pneumatischer Anschluss-Konfigurationen (schematisch)
8
Systemkonfiguration
Ja
mit Druck beaufschlagt
werden)
Referenz-
luftzufuhr
mit ABB
Luftpumpe
*Ist die
Messsonde
mit AutoCal
ausgestatt-
Ja
et?
Siehe
Nein
Abb. 3.5
Seite 9
Siehe
Abb. 3.7
Seite 9
Identifizierung Ihrer
*Ist die
Messsonde
mit Begrenzern
Nein
ausgestatt-
Durchflussmesser erforderlich
et?
Durchflussmesser geregelt werden)
mit ABB Filter /
Regler
*Ist die
Messsonde
mit AutoCal
ausgestatt-
Ja
Siehe
Abb. 3.8
Seite 10
Siehe
Abb. 3.10
Seite 10
3 Mechanische Installation
(Testgasfluss
mithilfe der
muss
Referenz-
luftzufuhr
mit ABB
Luftpumpe
*Ist die
Messsonde
mit AutoCal
ausgestatt-
et?
et?
Nein
Nein
Siehe
Abb. 3.11
Seite 10
IM/AZ20P–DE Rev. G
Ja
Siehe
Abb. 3.9
Seite 10
