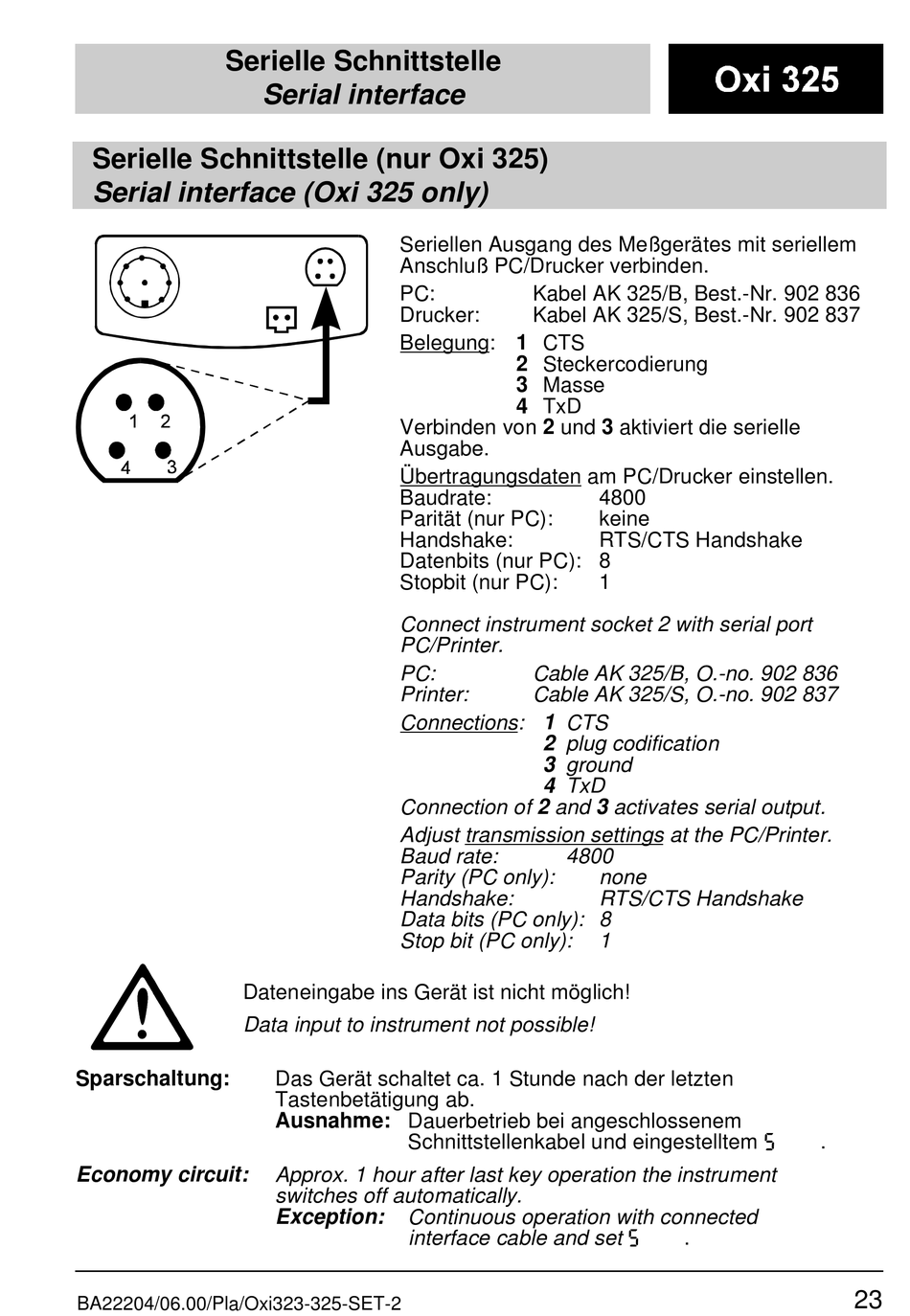

Serielle Schnittstelle

Serielle Schnittstelle (nur Oxi 325)

Serial interface (Oxi 325 only)

Dateneingabe ins Gerät ist nicht möglich!
Data input to instrument not possible!
Sparschaltung:
Economy circuit:
BA22204/06.00/Pla/Oxi323-325-SET-2
Serial interface
Seriellen Ausgang des Meßgerätes mit seriellem
Anschluß PC/Drucker verbinden.
PC:
Drucker:
Belegung: 1 CTS
Verbinden von 2 und 3 aktiviert die serielle
Ausgabe.
Übertragungsdaten am PC/Drucker einstellen.
Baudrate:
Parität (nur PC):
Handshake:
Datenbits (nur PC): 8
Stopbit (nur PC):
Connect instrument socket 2 with serial port
PC/Printer.
PC:
Printer:
Connections: 1 CTS
Connection of 2 and 3 activates serial output.
Adjust transmission settings at the PC/Printer.
Baud rate:
Parity (PC only):
Handshake:
Data bits (PC only): 8
Stop bit (PC only):
Das Gerät schaltet ca. 1 Stunde nach der letzten
Tastenbetätigung ab.
Ausnahme: Dauerbetrieb bei angeschlossenem
Schnittstellenkabel und eingestelltem
Approx. 1 hour after last key operation the instrument
switches off automatically.
Exception: Continuous operation with connected
interface cable and set
Kabel AK 325/B, Best.-Nr. 902 836
Kabel AK 325/S, Best.-Nr. 902 837
2 Steckercodierung
3 Masse
4 TxD
4800
keine
RTS/CTS Handshake
1
Cable AK 325/B, O.-no. 902 836
Cable AK 325/S, O.-no. 902 837
2 plug codification
3 ground
4 TxD
4800
none
RTS/CTS Handshake
1
