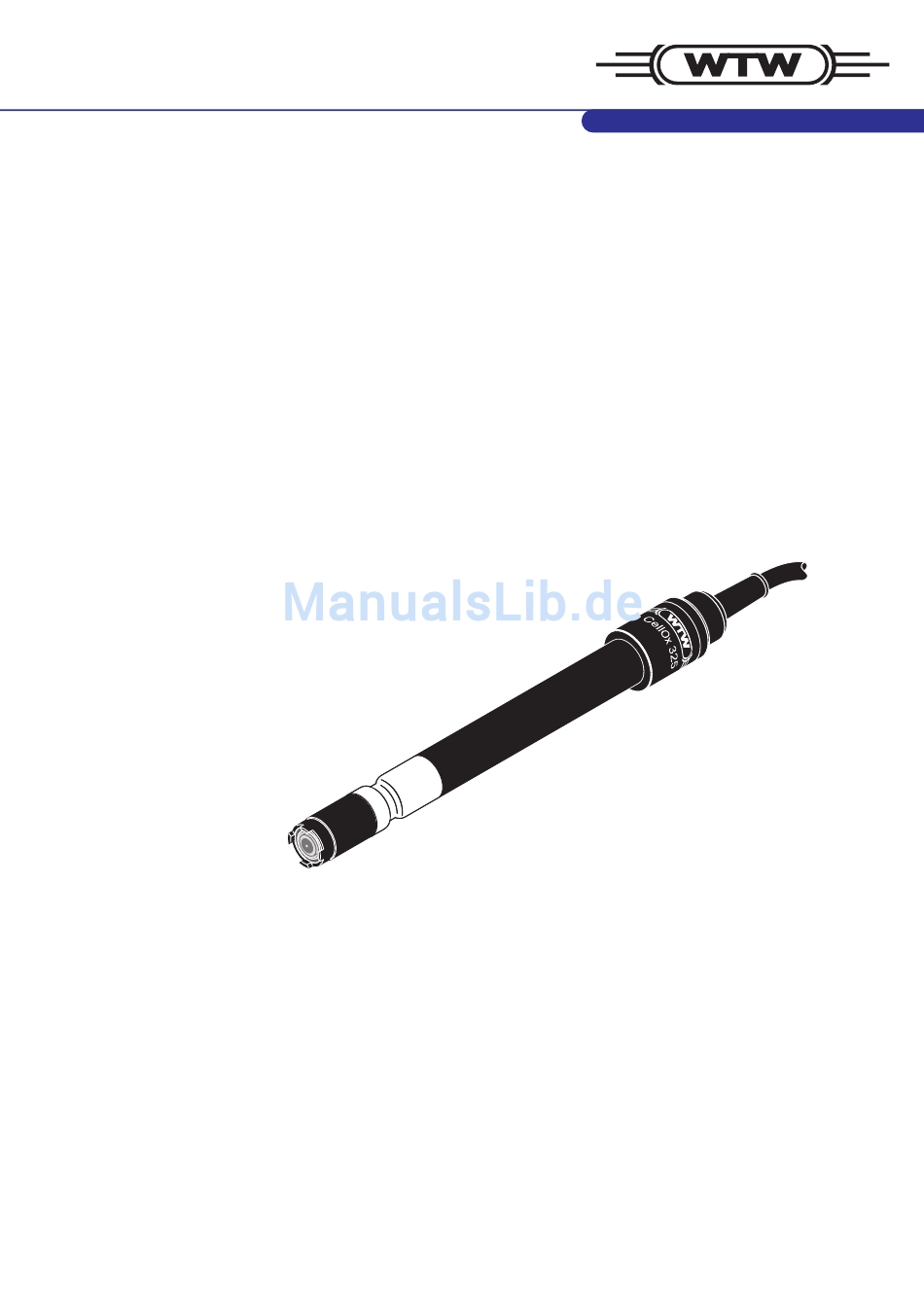

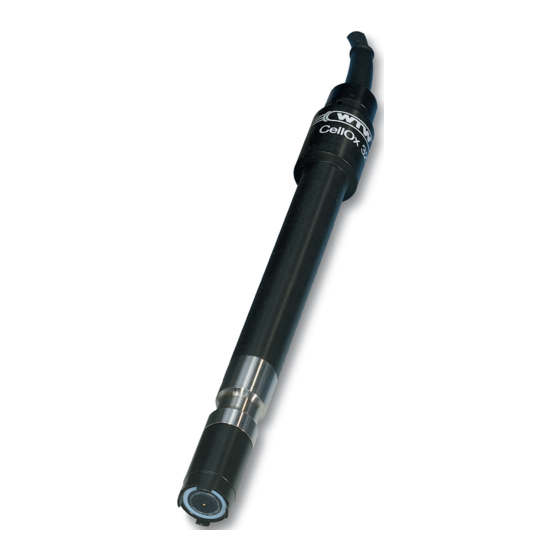

- Seite 1 Bedienungsanleitung Operating manual Mode d’emploi Instrucciones de operación ® CellOx Sauerstoffsensor Seite Dissolved Oxygen Sensor Page Sonde à oxygène Page Sensor de oxígeno Página 51 ba25301defs05 04/2009...
- Seite 2 ® CellOx © Copyright Weilheim 2009, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany. ba25301d05 04/2009...
-
Seite 3: Inhaltsverzeichnis
® CellOx Inhaltsverzeichnis Inhaltsverzeichnis Überblick ........4 Sicherheit . -
Seite 4: Überblick
® Überblick CellOx Überblick Aufbau Membrankopf WP 90 (mit Elektrolytlösung gefüllt) Schaft Abschlusskopf Gold-Arbeitselektrode (Kathode) Isolator Blei-Gegenelektrode (Anode) Entlüftungsfläche Temperaturmessfühler und Hilfselektrode Empfohlene Vor-Ort-Messungen in Flüssen, Seen und Abwasser Einsatzbereiche Anwendungen im Wasser-Labor BSB-Messungen ba25301d05 01/2009... -
Seite 5: Sicherheit
® CellOx Sicherheit Sicherheit Diese Betriebsanleitung enthält spezielle Hinweise, die beim Betrieb des Sauerstoffsensors zu beachten sind. Halten Sie diese Betriebsanleitung immer in der Nähe des Sensors verfügbar. Besondere Die Membrankappe des Sauerstoffsensors ist mit einer geringen Menge Benutzerqualifi- einer alkalischen Elektrolytlösung gefüllt. Alle Wartungsarbeiten, die einen kationen Umgang mit der Elektrolytlösung erfordern, dürfen nur von Personen durch- geführt werden, die den sicheren Umgang mit Chemikalien beherrschen. -
Seite 6: Messen / Betrieb
® Messen / Betrieb CellOx Messen / Betrieb Kalibrieren Hinweis Lesen Sie bitte die Kalibrierung in der Bedienungsanleitung des Messgeräts nach. Messen Beachten Sie die erforderliche Mindesteintauchtiefe und die Mindestanströ- mung (siehe Kapitel 7 T ECHNISCHE ATEN Die Mindestanströmung ist auf verschiedenen Wegen erreichbar, z. B.: Die Strömungsgeschwindigkeit des zu messenden Wassers reicht bereits aus (Belebungsbecken, Wasserleitung, Bach) Den Sensor langsam mit der Hand durch das Wasser ziehen (See, Was-... -
Seite 7: Wartung, Reinigung, Ersatzbedarf
® CellOx Wartung, Reinigung, Ersatzbedarf Wartung, Reinigung, Ersatzbedarf Allgemeine Wartungshinweise Zu Ihrer Sicherheit Beachten Sie beim Umgang mit Elektrolyt- und Reinigungslösungen folgende Sicherheitshinweise: VORSICHT Die Elektrolytlösung ELY/G und die Reinigungslösung RL-G reizen Au- gen und Haut. Beachten Sie folgende Punkte beim Umgang mit den Lö- sungen: Bei der Arbeit geeignete Schutzhandschuhe und Schutzbrille/Ge- sichtsschutz tragen. -
Seite 8: Elektrolytlösung Und Membrankopf Wechseln
LLGEMEINEN ARTUNGSHIN auf Seite 7. WEISE Allgemeines WTW liefert den Sensor betriebsfertig aus (siehe Abschnitt 3). Ein Wechsel von Elektrolytlösung und Membrankopf ist nur erforderlich: bei Auftreten eines Kalibrierfehlers bei stark verschmutzter Membran bei beschädigter Membran bei verbrauchter Elektrolytlösung Bei Leckmeldung durch das Messgerät Elektrolytlösung und Membrankopf wechseln... - Seite 9 ® CellOx Wartung, Reinigung, Ersatzbedarf Wassertropfen vorsichtig ab- Einen neuen Membrankopf Vorhandene Luftblasen durch schütteln. mit Elektrolytlösung ELY/G vorsichtiges Klopfen entfer- füllen. nen. Sie können Luftblasen zusätzlich verhindern, indem Sie die erste Füllung verwer- fen und noch einmal befüllen. Entlüftungsfläche nach oben! 4 mm Sensorkopf gründlich mit...
-
Seite 10: Elektroden Reinigen
® Wartung, Reinigung, Ersatzbedarf CellOx Elektroden reinigen VORSICHT Beachten Sie vor Beginn der Arbeiten die A LLGEMEINEN ARTUNGSHIN auf Seite 7. WEISE Allgemeines Das Reinigen ist nur erforderlich bei Unter- und Übersteilheiten (Sensor nicht kalibrierbar), die durch Wechsel des Membrankopfs und der Elektrolytlösung nicht zu beheben sind. - Seite 11 ® CellOx Wartung, Reinigung, Ersatzbedarf Sensorkopf gründlich mit Gegenelektrode mindestens Wassertropfen vorsichtig ab- entionisiertem Wasser spü- 10 Minuten in entionisiertem schütteln. len. Wasser wässern. Einen neuen Membrankopf Vorhandene Luftblasen durch Sensorkopf mit Elektrolytlö- mit Elektrolytlösung ELY/G vorsichtiges Klopfen entfer- sung spülen. füllen.
-
Seite 12: Sensor Auf Nullstromfreiheit Prüfen
® Wartung, Reinigung, Ersatzbedarf CellOx Hinweis Für Messungen unter hohem Druck muss die Füllung vollkommen luftblasen- frei sein. Messbereitschaft Der Sensor ist nach ca. 30 bis 50 Minuten betriebsbereit. Anschließend den Sensor kalibrieren. Hinweis Wir empfehlen, für Messungen sehr geringer Sauerstoffkonzentrationen (<... -
Seite 13: Was Tun, Wenn
® CellOx Was tun, wenn ... Sensor und Schrauben Sie zum Entsorgen den Membrankopf ab und spülen Sie Sensor Membrankopf und Membrankopf mit Wasser. Wir empfehlen, den Sensor ohne Membrankopf als Elektronikschrott zu entsorgen. Der Membrankopf kann im Hausmüll entsorgt werden. Elektrolytlösung Entsorgung laut Sicherheitsdatenblatt. -
Seite 14: Technische Daten
® Technische Daten CellOx Technische Daten Allgemeine Messprinzip Membranbedeckter galvanischer Sensor Merkmale Temperaturkompensation IMT-Kompensation (Berechnung durch das Messgerät) Temperaturmessfühler integrierter NTC 30 (30 k bei 25 °C / 77 °F) Abmessungen 187,5 (in mm) 15,25 17,5 21,7 Gewicht 170 g (mit 1,5 m Kabel) Materialien Arbeitselektrode Gold... - Seite 15 ® CellOx Technische Daten Messbedingungen Messbereiche bei 20 °C 0 ... 50 mg/l O (68 °F) 0 ... 600 % O -Sättigung 0 ... 1250 mbar O -Partialdruck Temperaturbereich 0 ... 50 °C (32 ... 122 °F) Max. zulässiger Überdruck 6·10 Pa (6 bar) Eintauchtiefe...
-
Seite 16: Verschleißteile Und Zubehör
Betrieb bei Durchflussmen- gen zwischen 25 und 65 ml/min. Kunststoffarmierung A 325/K 903 830 Batterierührer für Tiefenmessungen - nur in BR 325 203 826 Verbindung mit der Kunststoffarmierung A 325/K Hinweis Weiteres Zubehör finden Sie im WTW-Katalog oder im Internet. ba25301d05 01/2009...
