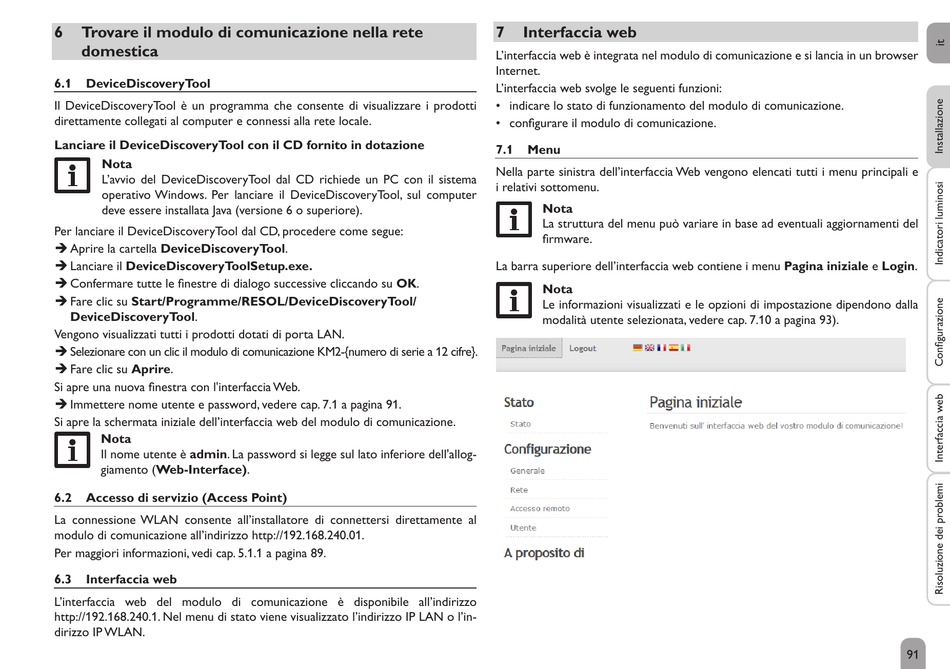

6 trovare il modulo di comunicazione nella rete
domestica
6.1

DeviceDiscoverytool

Il DeviceDiscoveryTool è un programma che consente di visualizzare i prodotti
direttamente collegati al computer e connessi alla rete locale.
Lanciare il DeviceDiscoverytool con il CD fornito in dotazione
Nota
L'avvio del DeviceDiscoveryTool dal CD richiede un PC con il sistema
operativo Windows. Per lanciare il DeviceDiscoveryTool, sul computer
deve essere installata Java (versione 6 o superiore).
Per lanciare il DeviceDiscoveryTool dal CD, procedere come segue:
Î Aprire la cartella DeviceDiscoverytool.
Î Lanciare il DeviceDiscoverytoolSetup.exe.
Î Confermare tutte le finestre di dialogo successive cliccando su OK.
Î Fare clic su Start/Programme/RESOL/DeviceDiscoverytool/
DeviceDiscoverytool.
Vengono visualizzati tutti i prodotti dotati di porta LAN.
Î Selezionare con un clic il modulo di comunicazione KM2-{numero di serie a 12 cifre}.
Î Fare clic su Aprire.
Si apre una nuova finestra con l'interfaccia Web.
Î Immettere nome utente e password, vedere cap. 7.1 a pagina 91.
Si apre la schermata iniziale dell'interfaccia web del modulo di comunicazione.
Nota
Il nome utente è admin. La password si legge sul lato inferiore dell'allog-
giamento (Web-Interface).
6.2

Accesso di servizio (Access Point)

La connessione WLAN consente all'installatore di connettersi direttamente al
modulo di comunicazione all'indirizzo http://192.168.240.01.
Per maggiori informazioni, vedi cap. 5.1.1 a pagina 89.
6.3

Interfaccia web

L'interfaccia web del modulo di comunicazione è disponibile all'indirizzo
http://192.168.240.1. Nel menu di stato viene visualizzato l'indirizzo IP LAN o l'in-
dirizzo IP WLAN.
7 Interfaccia web
L'interfaccia web è integrata nel modulo di comunicazione e si lancia in un browser
Internet.
L'interfaccia web svolge le seguenti funzioni:
• indicare lo stato di funzionamento del modulo di comunicazione.
• configurare il modulo di comunicazione.
7.1

Menu

Nella parte sinistra dell'interfaccia Web vengono elencati tutti i menu principali e
i relativi sottomenu.
Nota
La struttura del menu può variare in base ad eventuali aggiornamenti del
firmware.
La barra superiore dell'interfaccia web contiene i menu Pagina iniziale e Login.
Nota
Le informazioni visualizzati e le opzioni di impostazione dipendono dalla
modalità utente selezionata, vedere cap. 7.10 a pagina 93).
