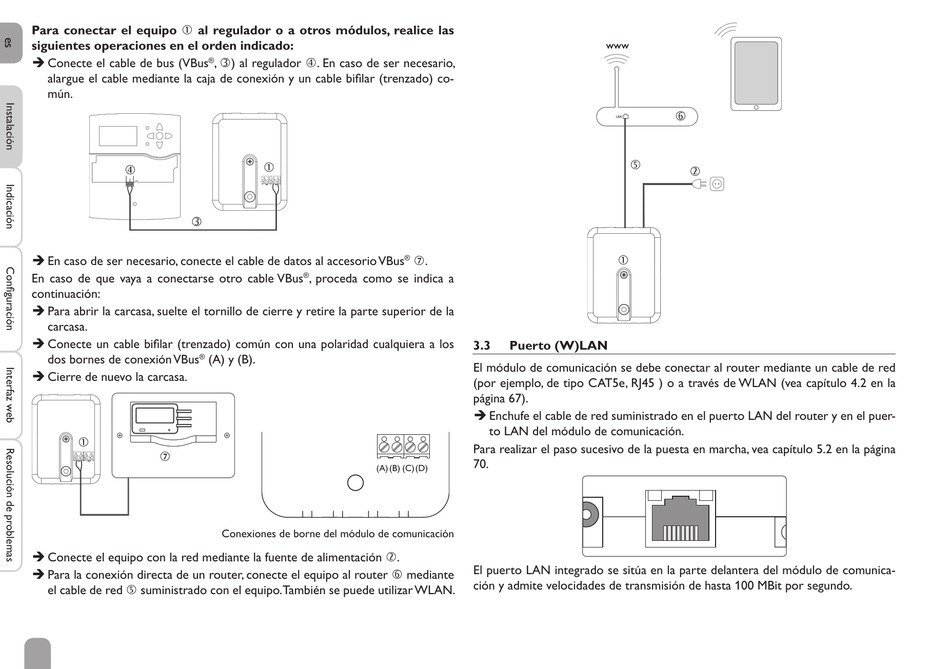

Puerto (W)Lan - CitrinSolar CS WebBox2 Handbuch

Para conectar el equipo  al regulador o a otros módulos, realice las
siguientes operaciones en el orden indicado:
Î Conecte el cable de bus (VBus
®
alargue el cable mediante la caja de conexión y un cable bifilar (trenzado) co-
mún.


Î En caso de ser necesario, conecte el cable de datos al accesorio VBus
En caso de que vaya a conectarse otro cable VBus
continuación:
Î Para abrir la carcasa, suelte el tornillo de cierre y retire la parte superior de la
carcasa.
Î Conecte un cable bifilar (trenzado) común con una polaridad cualquiera a los
dos bornes de conexión VBus ® (A) y (B).
Î Cierre de nuevo la carcasa.


Î Conecte el equipo con la red mediante la fuente de alimentación .
Î Para la conexión directa de un router, conecte el equipo al router  mediante
el cable de red  suministrado con el equipo. También se puede utilizar WLAN.
66
, ) al regulador . En caso de ser necesario,

® , proceda como se indica a
(A) (B) (C) (D)
Conexiones de borne del módulo de comunicación
.
®
3.3

Puerto (W)LAN

El módulo de comunicación se debe conectar al router mediante un cable de red
(por ejemplo, de tipo CAT5e, RJ45 ) o a través de WLAN (vea capítulo 4.2 en la
página 67).
Î Enchufe el cable de red suministrado en el puerto LAN del router y en el puer-
to LAN del módulo de comunicación.
Para realizar el paso sucesivo de la puesta en marcha, vea capítulo 5.2 en la página
70.
El puerto LAN integrado se sitúa en la parte delantera del módulo de comunica-
ción y admite velocidades de transmisión de hasta 100 MBit por segundo.
