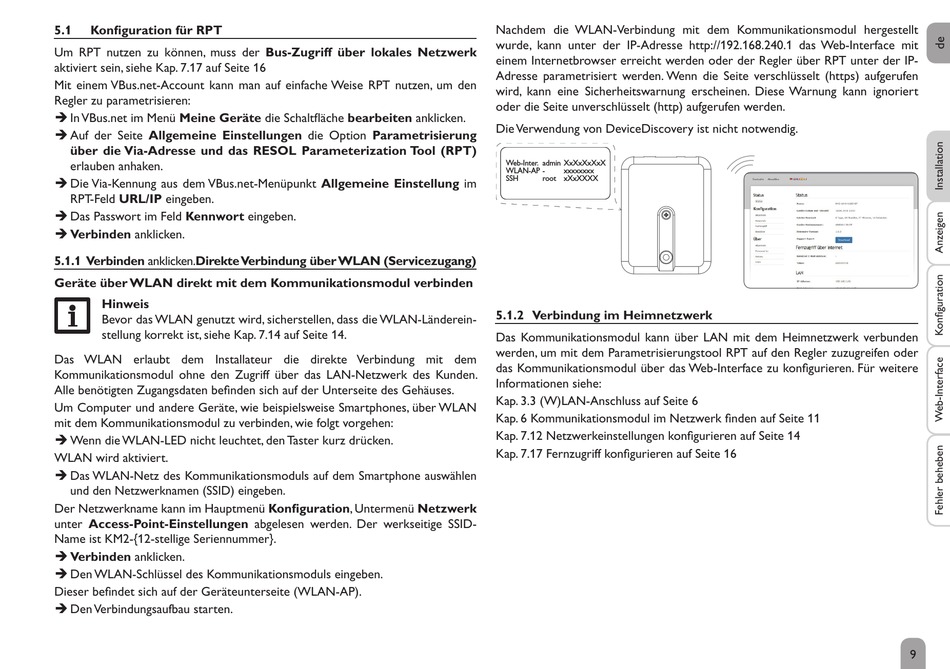

5.1 Konfiguration für RPT
Um RPT nutzen zu können, muss der Bus-Zugriff über lokales Netzwerk
aktiviert sein, siehe Kap. 7.17 auf Seite 16
Mit einem VBus.net-Account kann man auf einfache Weise RPT nutzen, um den
Regler zu parametrisieren:
Î In VBus.net im Menü Meine Geräte die Schaltfläche bearbeiten anklicken.
Î Auf der Seite Allgemeine Einstellungen die Option Parametrisierung
über die Via-Adresse und das RESOL Parameterization tool (RPt)
erlauben anhaken.
Î Die Via-Kennung aus dem VBus.net-Menüpunkt Allgemeine Einstellung im
RPT-Feld URL/IP eingeben.
Î Das Passwort im Feld Kennwort eingeben.
Î Verbinden anklicken.
5.1.1 Verbinden anklicken.Direkte Verbindung über WLAN (Servicezugang)
Geräte über WLAN direkt mit dem Kommunikationsmodul verbinden
Hinweis
Bevor das WLAN genutzt wird, sicherstellen, dass die WLAN-Länderein-
stellung korrekt ist, siehe Kap. 7.14 auf Seite 14.
Das WLAN erlaubt dem Installateur die direkte Verbindung mit dem
Kommunikationsmodul ohne den Zugriff über das LAN-Netzwerk des Kunden.
Alle benötigten Zugangsdaten befinden sich auf der Unterseite des Gehäuses.
Um Computer und andere Geräte, wie beispielsweise Smartphones, über WLAN
mit dem Kommunikationsmodul zu verbinden, wie folgt vorgehen:
Î Wenn die WLAN-LED nicht leuchtet, den Taster kurz drücken.
WLAN wird aktiviert.
Î Das WLAN-Netz des Kommunikationsmoduls auf dem Smartphone auswählen
und den Netzwerknamen (SSID) eingeben.
Der Netzwerkname kann im Hauptmenü Konfiguration, Untermenü Netzwerk
unter Access-Point-Einstellungen abgelesen werden. Der werkseitige SSID-
Name ist KM2-{12-stellige Seriennummer}.
Î Verbinden anklicken.
Î Den WLAN-Schlüssel des Kommunikationsmoduls eingeben.
Dieser befindet sich auf der Geräteunterseite (WLAN-AP).
Î Den Verbindungsaufbau starten.
Nachdem die WLAN-Verbindung mit dem Kommunikationsmodul hergestellt
wurde, kann unter der IP-Adresse http://192.168.240.1 das Web-Interface mit
einem Internetbrowser erreicht werden oder der Regler über RPT unter der IP-
Adresse parametrisiert werden. Wenn die Seite verschlüsselt (https) aufgerufen
wird, kann eine Sicherheitswarnung erscheinen. Diese Warnung kann ignoriert
oder die Seite unverschlüsselt (http) aufgerufen werden.
Die Verwendung von DeviceDiscovery ist nicht notwendig.
Web-Inter. admin XxXxXxXxX
WLAN-AP - xxxxxxxx
SSH root xXxXXXX

5.1.2 Verbindung im Heimnetzwerk

Das Kommunikationsmodul kann über LAN mit dem Heimnetzwerk verbunden
werden, um mit dem Parametrisierungstool RPT auf den Regler zuzugreifen oder
das Kommunikationsmodul über das Web-Interface zu konfigurieren. Für weitere
Informationen siehe:
Kap. 3.3 (W)LAN-Anschluss auf Seite 6
Kap. 6 Kommunikationsmodul im Netzwerk finden auf Seite 11
Kap. 7.12 Netzwerkeinstellungen konfigurieren auf Seite 14
Kap. 7.17 Fernzugriff konfigurieren auf Seite 16
9
