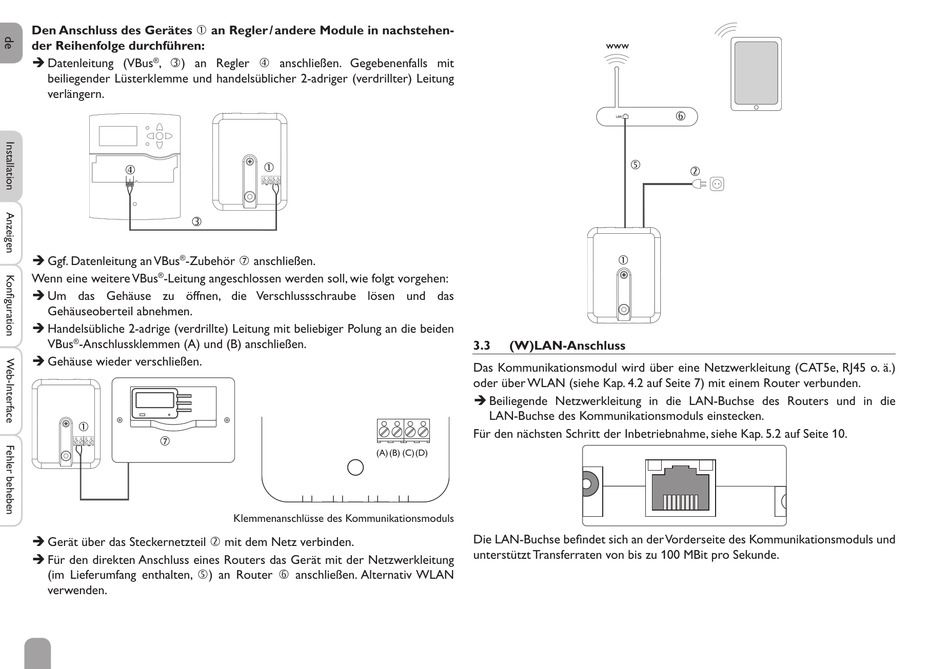

Den Anschluss des Gerätes  an Regler / andere Module in nachstehen-
der Reihenfolge durchführen:
Î Datenleitung (VBus
, ) an Regler  anschließen. Gegebenenfalls mit
®
beiliegender Lüsterklemme und handelsüblicher 2-adriger (verdrillter) Leitung
verlängern.
Î Ggf. Datenleitung an VBus
-Zubehör  anschließen.
®
Wenn eine weitere VBus
®
-Leitung angeschlossen werden soll, wie folgt vorgehen:
Î Um das Gehäuse zu öffnen, die Verschlussschraube lösen und das
Gehäuseoberteil abnehmen.
Î Handelsübliche 2-adrige (verdrillte) Leitung mit beliebiger Polung an die beiden
VBus
-Anschlussklemmen (A) und (B) anschließen.
®
Î Gehäuse wieder verschließen.
Î Gerät über das Steckernetzteil  mit dem Netz verbinden.
Î Für den direkten Anschluss eines Routers das Gerät mit der Netzwerkleitung
(im Lieferumfang enthalten, ) an Router  anschließen. Alternativ WLAN
verwenden.
6
(A) (B) (C) (D)
Klemmenanschlüsse des Kommunikationsmoduls
www
3.3

(W)LAN-Anschluss

Das Kommunikationsmodul wird über eine Netzwerkleitung (CAT5e, RJ45 o. ä.)
oder über WLAN (siehe Kap. 4.2 auf Seite 7) mit einem Router verbunden.
Î Beiliegende Netzwerkleitung in die LAN-Buchse des Routers und in die
LAN-Buchse des Kommunikationsmoduls einstecken.
Für den nächsten Schritt der Inbetriebnahme, siehe Kap. 5.2 auf Seite 10.
Die LAN-Buchse befindet sich an der Vorderseite des Kommunikationsmoduls und
unterstützt Transferraten von bis zu 100 MBit pro Sekunde.
