4

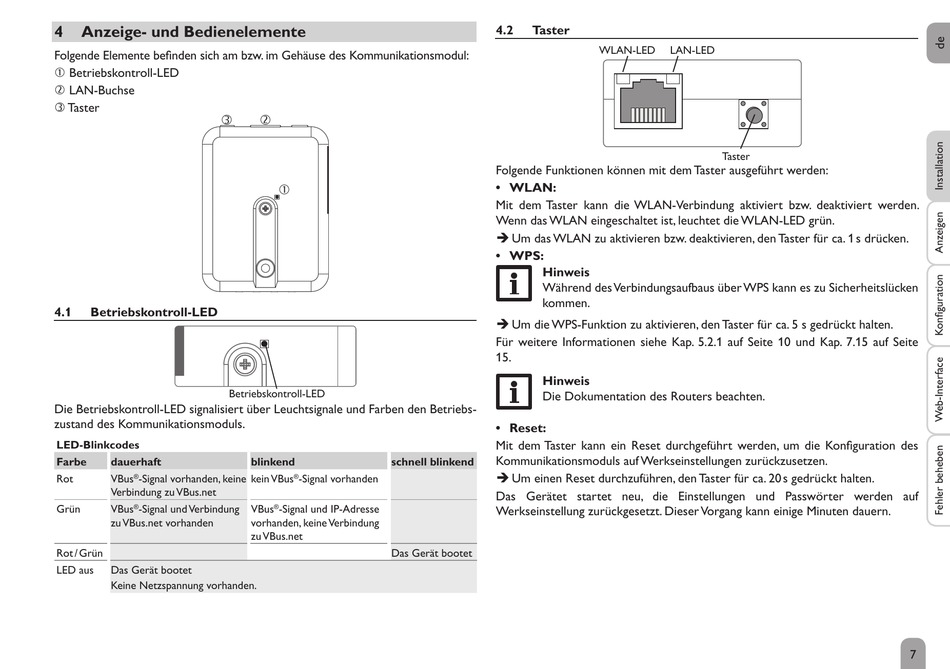

Anzeige- und Bedienelemente

Folgende Elemente befinden sich am bzw. im Gehäuse des Kommunikationsmodul:
 Betriebskontroll-LED
 LAN-Buchse
 Taster

4.1

Betriebskontroll-LED

Betriebskontroll-LED
Die Betriebskontroll-LED signalisiert über Leuchtsignale und Farben den Betriebs-
zustand des Kommunikationsmoduls.
LED-Blinkcodes
Farbe dauerhaft
Rot VBus -Signal vorhanden, keine
®
Verbindung zu VBus.net
Grün VBus ® -Signal und Verbindung
zu VBus.net vorhanden
Rot / Grün
LED aus Das Gerät bootet
Keine Netzspannung vorhanden.


blinkend schnell blinkend
kein VBus -Signal vorhanden
®
VBus ® -Signal und IP-Adresse
vorhanden, keine Verbindung
zu VBus.net
Das Gerät bootet
4.2

taster

WLAN-LED
LAN-LED
Folgende Funktionen können mit dem Taster ausgeführt werden:
• WLAN:
Mit dem Taster kann die WLAN-Verbindung aktiviert bzw. deaktiviert werden.
Wenn das WLAN eingeschaltet ist, leuchtet die WLAN-LED grün.
Î Um das WLAN zu aktivieren bzw. deaktivieren, den Taster für ca. 1 s drücken.
• WPS:
Hinweis
Während des Verbindungsaufbaus über WPS kann es zu Sicherheitslücken
kommen.
Î Um die WPS-Funktion zu aktivieren, den Taster für ca. 5 s gedrückt halten.
Für weitere Informationen siehe Kap. 5.2.1 auf Seite 10 und Kap. 7.15 auf Seite
15.
Hinweis
Die Dokumentation des Routers beachten.
• Reset:
Mit dem Taster kann ein Reset durchgeführt werden, um die Konfiguration des
Kommunikationsmoduls auf Werkseinstellungen zurückzusetzen.
Î Um einen Reset durchzuführen, den Taster für ca. 20 s gedrückt halten.
Das Gerätet startet neu, die Einstellungen und Passwörter werden auf
Werkseinstellung zurückgesetzt. Dieser Vorgang kann einige Minuten dauern.
Taster
7
