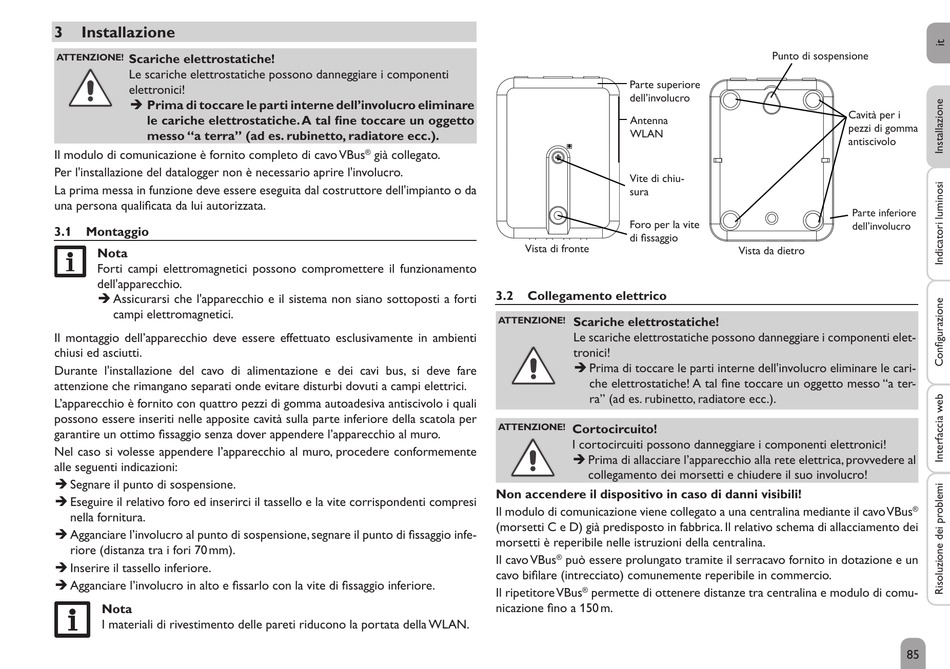

Installazione

AttENZIONE! Scariche elettrostatiche!
Le scariche elettrostatiche possono danneggiare i componenti
elettronici!
Î Prima di toccare le parti interne dell'involucro eliminare
le cariche elettrostatiche. A tal fine toccare un oggetto
messo "a terra" (ad es. rubinetto, radiatore ecc.).
Il modulo di comunicazione è fornito completo di cavo VBus
Per l'installazione del datalogger non è necessario aprire l'involucro.
La prima messa in funzione deve essere eseguita dal costruttore dell'impianto o da
una persona qualificata da lui autorizzata.
3.1

Montaggio

Nota
Forti campi elettromagnetici possono compromettere il funzionamento
dell'apparecchio.
Î Assicurarsi che l'apparecchio e il sistema non siano sottoposti a forti
campi elettromagnetici.
Il montaggio dell'apparecchio deve essere effettuato esclusivamente in ambienti
chiusi ed asciutti.
Durante l'installazione del cavo di alimentazione e dei cavi bus, si deve fare
attenzione che rimangano separati onde evitare disturbi dovuti a campi elettrici.
L'apparecchio è fornito con quattro pezzi di gomma autoadesiva antiscivolo i quali
possono essere inseriti nelle apposite cavità sulla parte inferiore della scatola per
garantire un ottimo fissaggio senza dover appendere l'apparecchio al muro.
Nel caso si volesse appendere l'apparecchio al muro, procedere conformemente
alle seguenti indicazioni:
Î Segnare il punto di sospensione.
Î Eseguire il relativo foro ed inserirci il tassello e la vite corrispondenti compresi
nella fornitura.
Î Agganciare l'involucro al punto di sospensione, segnare il punto di fissaggio infe-
riore (distanza tra i fori 70 mm).
Î Inserire il tassello inferiore.
Î Agganciare l'involucro in alto e fissarlo con la vite di fissaggio inferiore.
Nota
I materiali di rivestimento delle pareti riducono la portata della WLAN.
già collegato.
®
Vista di fronte
3.2

Collegamento elettrico

AttENZIONE!
AttENZIONE!
Non accendere il dispositivo in caso di danni visibili!
Il modulo di comunicazione viene collegato a una centralina mediante il cavo VBus
(morsetti C e D) già predisposto in fabbrica. Il relativo schema di allacciamento dei
morsetti è reperibile nelle istruzioni della centralina.
Il cavo VBus
cavo bifilare (intrecciato) comunemente reperibile in commercio.
Il ripetitore VBus
nicazione fino a 150 m.
Parte superiore
dell'involucro
Antenna
WLAN
Vite di chiu-
sura
Foro per la vite
di fissaggio
Scariche elettrostatiche!
Le scariche elettrostatiche possono danneggiare i componenti elet-
tronici!
Î Prima di toccare le parti interne dell'involucro eliminare le cari-
che elettrostatiche! A tal fine toccare un oggetto messo "a ter-
ra" (ad es. rubinetto, radiatore ecc.).
Cortocircuito!
I cortocircuiti possono danneggiare i componenti elettronici!
Î Prima di allacciare l'apparecchio alla rete elettrica, provvedere al
collegamento dei morsetti e chiudere il suo involucro!
può essere prolungato tramite il serracavo fornito in dotazione e un
®
permette di ottenere distanze tra centralina e modulo di comu-
®
Punto di sospensione
Cavità per i
pezzi di gomma
antiscivolo
Parte inferiore
dell'involucro
Vista da dietro
®
