MI 3321 MultiservicerXA
5.1.4 Hochspannungsprüfung
a) Einstellung der Prüfung
-
Maschinenprüfung im Hauptmenü wählen und anschließend den Punkt
Einzelprüfung
-
Die Funktion Hochspannungsprüfung auswählen
-
Parameter einstellen

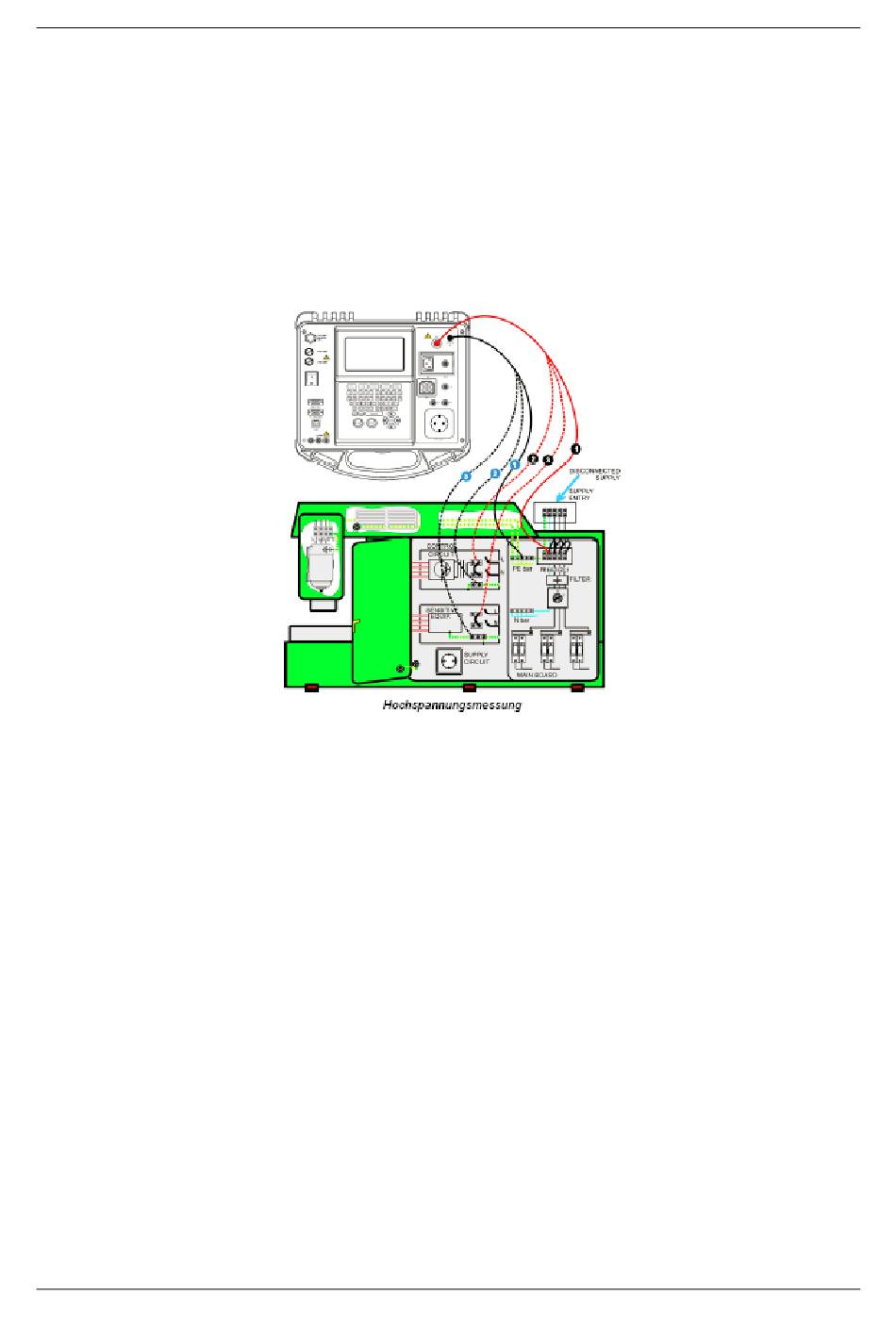

b) Prüfschaltung
c) So wird die Prüfung durchgeführt
-
Schließen Sie die Prüfleitungen an die HV- und die HV_PE-Anschlüsse am
Instrument an
-
Verbinden Sie die HV-Prüfleitung mit den Klemmen L und N der Maschine.
-
Verbinden Sie die PE-Prüfleitung mit dem PE-Anschluss der Maschine
-
Drücken und halten Sie die Taste START, um die Messung zu starten (solange Sie
die START-Taste gedrückt halten wird die Messung durchgeführt. Bei loslassen der
Taste ist die Messung beendet)
-
Falls der Prüfstrom den eingestellten Auslösestrom übersteigt, wird die Messung
sofort gestoppt.
-
Nach Abschluss der Messung können Sie das Ergebnis über die Taste F4
abspeichern
Anleitung zum Gebrauch der Prüfspitze
-
Drücken Sie den Knopf an der Prüfspitze, um die Hülse freizugeben und berühren
Sie den Prüfling mit der Prüfspitze. (Halten Sie den Knopf gedrückt, solange die
Hülse nicht um wenigstens einige Millimeter zurückgezogen ist, dann lassen Sie ihn
los und nehmen Sie den Daumen hinter den Schutzkragen zurück.)
-
Nach der Messung ziehen Sie die Prüfspitze vom Prüfling weg, und die Hülse
schiebt sich automatisch über die Spitze.
-
Die Hülse rastet automatisch ein, wenn sie die Spitze wieder vollständig bedeckt.
24
Prüfen von Maschinen
