Sollten die Wiederstände dem Sollwert entsprechen, prüfen Sie die Mess- und Versor-
gungswicklung der AVR:
● Messen sie den Wiederstand zwischen den weißen Kabeln. Diese Spule stellen die
Messspannung für den Spannungsregler dar. Der Wiederstand soll ca. 0,5 Ω sein
● Öffnen sie den zweiten Stecker und messen sie den Wiederstand zwischen den blauen
Kabeln. Diese Spule stellt die Spannungsversorgung für den Spannungsregler dar. Der
Wiederstand soll 0,3 Ω sein.
Ein Grund für instabiles Verhalten oder Spannungseinbruch bei Belastung kann auch
ein defektes Wellenlager sein. Sollten alle Messwerte dem Sollwert entsprechen,
prüfen Sie das Frontlager.

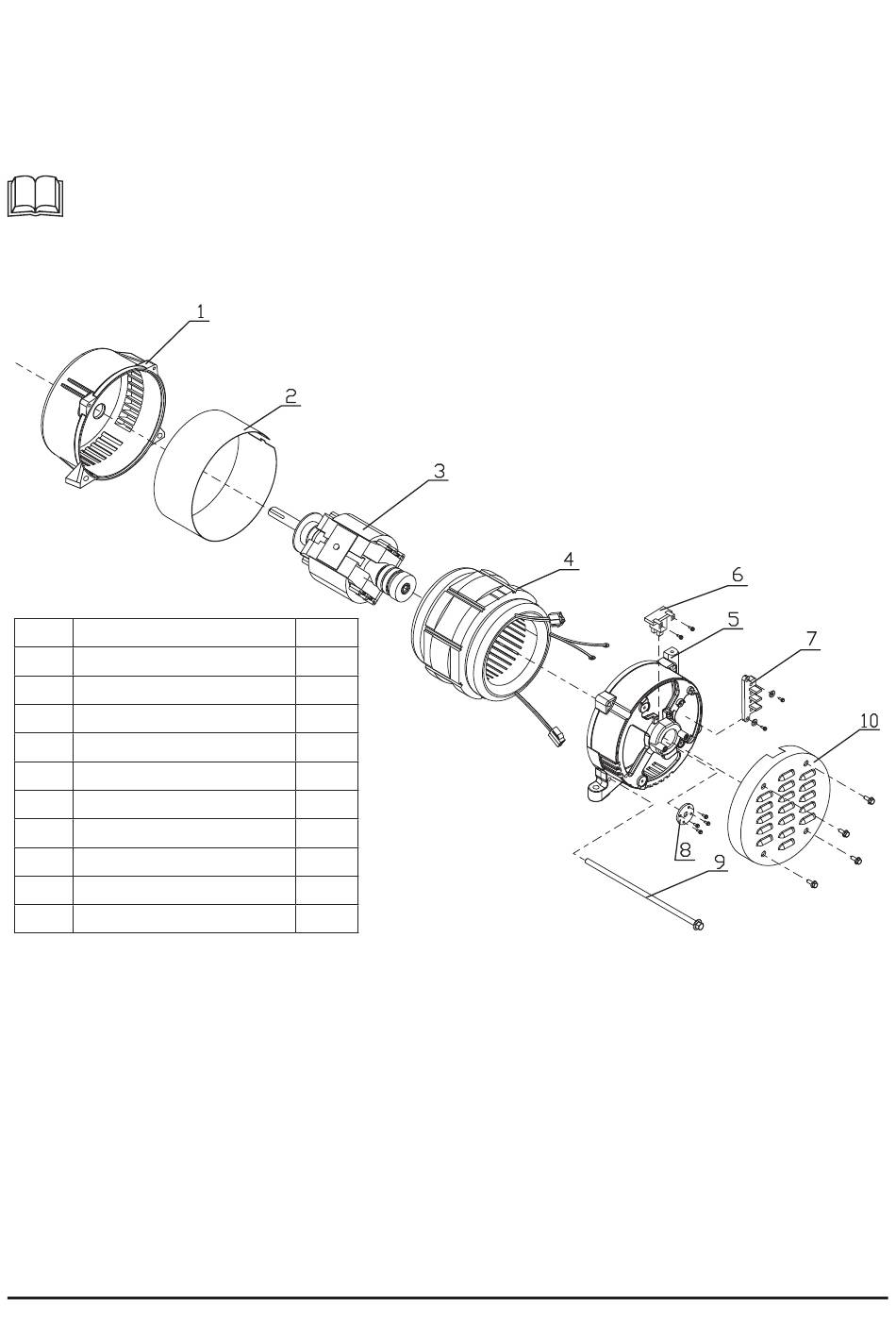

7.9. Explosionszeichnung
Nr.
Bezeichnung
1
Lagerschild
2
Schirmblech
3
Rotorwicklung
4
Statorwicklung
5
Lagerschild
6
Kohlenhalter
7
Klemmfeld
8
Sicherungsplatte
9
Zugankerschrauben
10
Abdeckung
Stk.
1
1
1
1
1
1
1
1
4
1
35
