RIRS 2500HE-HW EKO 3.0/RIRS 2500HE EKO 3.0 3x230/RIRS 2500HE-HW EKO 3.0 RHX/RIRS 2500HE EKO 3.0 RHX 3x230
[ fr ]
SVS
Pavyzdys
Пример
Example
Exempel
La température de l'air soufflé peut être ré-
gulée selon la température mesurée par la son-
de de température de l'air repris et réglée sur le
boîtier de commande à distance de l'utilisateur.
La température de l'air soufflé, réglée par
l'utilisateur, est maintenue avec un échangeur
de chaleur à lamelles (ou rotatif) et une bat-
terie électrique ou un aérotherme eau chaude
supplémentaire (commandé comme accessoi-
re). Lorsque la température de l'air soufflé est
inférieure à la température réglée, le clapet de
dérivation d'air « By-pass » est fermé (l'air neuf
passe par l'échangeur de chaleur à lamelles).
Si la centrale a un échangeur de chaleur rotatif,
sa rotation est alors arrêtée. Si la température
réglée n'est pas atteinte, la batterie (électrique
ou aérotherme) est connectée et elle reste con-
nectée (avec variante aérotherme, la soupape
de la batterie est ouverte/fermée) jusqu'à ce
que la température réglée soit atteinte. Si la
température de l'air soufflé est supérieure à la
température réglée, la batterie est tout d'abord
déconnectée. Si la température est toujours
www.salda.lt
[ ru ]
SVS
Pa
1200
900
720
600
300
0 25
50
60
Температура приточного воздуха может
регулироваться по температуре приточного
или вытяжного воздуха, измеренной датчиком
температуры воздуха и установленной на
пульте дистанционного управления потре-
бителем. Температура приточного воздуха,
установленная потребителем, поддержива-
ется пластинчатым (или роторным) теплооб-
менником и дополнительным электрическим
и/или водяным нагревателем (заказывается
в качестве приложения). Когда температура
приточного воздуха меньше установленной,
обходная заслонка («By-pass») закрывается
(свежий наружный воздух пропускается че-
рез пластинчатый теплообменник). В таком
случае, если устройство снабжено роторным
теплообменником, останавливается его
вращение. Если установленная температура
все еще не достигнута, тогда включается
обогреватель (электрический или водяной) и
он не выключается (в водном варианте – от-
крывается/закрывается клапан обогревателя)
до тех пор, пока не будет достигнута заданная
[ en ]
PASTABA: Naudojant elektrinį šildytuvą, pateiktas jungimas negalimas. Žiūrėti sky-
riaus „Rekomendacijos sistemos derinimui" punktą „Elektrinis/vandeninis tiekiamo oro
šildytuvas".
ВНИМАНИЕ: Используя электрический нагреватель, данное подключение не
допускается. Смотрите раздел
"Электрический / водяной обогреватель приточного воздуха".
NOTE: When using water heater, the above shown connecting is not possible. See para-
graph "Electrical/water supply air heater" in chapter "System adjustment guidelines".
ANMERKUNG: Bei Verwendung vom Elektro-Register, angegebener Anschlus ist nicht
möglich (s. Kapitel "Empfehlungen für die Abstimmung des Systems", Punkt "Elektrische
Erwärmungseinrichtung /Wasser-Erwärmungseinrichtung der Zuluft").
Dans des conditions normales, le servomoteur de la batterie à eau glacée peut commencer
à s'ouvrir à partir de 30 à 90 minutes en raison de la différence de températures du point de
consigne sélectionné par le boîtier de commande et de l'air soufflé (ou de l'air extrait, si la
CTA est contrôlée en fonction de la température de l'air extrait).
При нормальных условиях привод водяного нагревателя начнинает открываться
через 30-90 минут, зависимо от разницы между температурами установленной
пультом управления и приточного воздуха (если управляется по температуре
вытяжного воздуха, тогда разницу между заданным значением и показания
температуры приточного воздуха).
Under normal conditions, water cooler valve actuator can start opening in 30 -90 minutes
due to the temperatures' difference between the remote control panel set point and supply
air temperature (if the AHU is controlled according to exhaust air temperature, than the
exhaust air temperature).
Normalerweise öffnet sich Antrieb des Wasserkühlers in 30-90 Minuten, entsprechend nach
Temperaturdiferenz zwischen auf dem Bedienteil eingestellter Temperatur und Zulufttem-
peratur (wenn das Gerät nach Ablufttemperatur arbeitet, dann nach Ablufttemperatur).

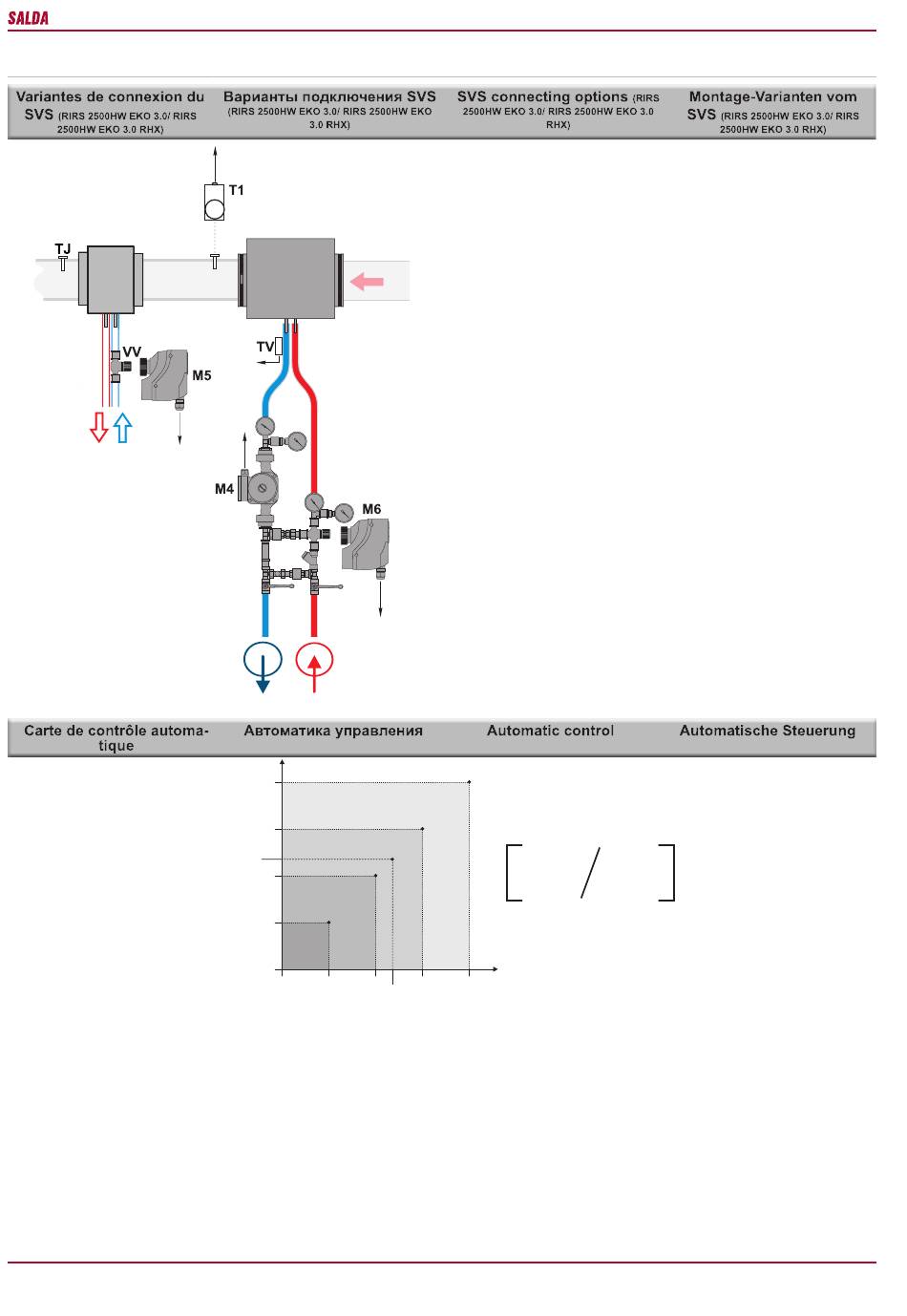

TJ - sonde de température de l'air soufflé
T1 - Thermostat antigel
TV - Sonde antigel
VV - Vanne deux voies
M4 - Pompe de circulation
M5 - Servomoteur de vanne de la batterie
à eau glacée (24VAC, signal de contrôle à 3
positions)
M6 - Servomoteur de vanne de la batterie à
eau chaude
TJ - Temperature sensor for supply air
T1 - Water heater antifreeze thermostat
TV - Water heater antifrost sensor
VV - Cooler 2-way valve
M4 - Circulation pump of the heater
M5 - Water cooler valve actuator (24VAC, 3-po-
sition control signal)
M6 - The heater valve actuator
0 - 1200Pa
0 - 100%
%
75
100
Supply air temperature can be adjusted
according to the temperature measured by the
supply or extracted air temperature sensor and
the temperature which is set by the user on the
remote control panel. User selected supply air
temperature is maintained by the plate (or rotor)
heat exchanger and additional electric and/or
water heater (optional). When the supply air
temperature is under the set temperature, by-
pass valve is closed (fresh ambient air passes
through the plate heat exchanger). If the device
has the rotor heat exchanger, then rotation starts.
In case the set temperature is not reached,
the heater (electric or water) is switched on
and operates (heater valve is opened/closed if
water heater is used) until the set temperature is
reached. When supply air temperature exceeds
the set temperature, the heater is switched off in
the first place. If the temperature is still greater
than the set temperature, the by-pass valve is
opened or rotation is stopped if the device has
rotor heat exchanger.
In the remote controller, temperatures (the set
[ de ]
"Рекомендации по наладке
TJ - Датчик темп. приточного воздуха
T1 -
Противозамерзающий
водяного нагревателя
TV - Датчик противозамерзания водяного
нагревателя
VV - 2 ходовой клапан кулера
M4 - Циркуляционный насос нагревателя
M5 - Водяной охладитель клапана
(24VAC, 3-позиционный управляющий сигнал)
M6 - Привод вентиля нагревателя
TJ - Zulufttemperaturfühler
T1 - Frostschutzthermostat Wasserregister
TV - Frostschutzfühler Wasserregister
VV - 2-Wege-Ventil Wasserkühler
M4 - Umwälzpumpe Wasserregister
M5 - Wasserkühler Ventilantrieb (24VAC,
3-Stellung Steuersignal)
M6 - Stellantrieb des Wasserventils
0 - 720Pa
0 - 60%
Zulufttemperatur wird laut der Temperatur, die
durch den Fühler für Zu- und Ablufttemperatur
gemessen und durch den Benutzer im
Fernbedienungspult eingestellt ist, geregelt
werden. Die durch den Benutzer eingestellte
Zulufttemperatur wird durch den Platten-
(od. Rotor-)Wärmetauscher und/oder einen
zusätzlichen Elektro- od. Wasserheizer (wird
als Zusatz bestellt) beibehalten. Wenn die
Zulufttemperatur die eingestellte Temperatur
unterschreitet, wird die Bypass-Klappe
geschlossen (frische Außenluft wird durch den
Plattenwärmetauscher eingelassen). Wenn in
der Anlage ein Rotorwärmetauscher eingerichtet
ist, wird dann sein Drehen gestoppt. Wenn die
eingestellte Temperatur unterschreitet wird, wird
der (Elektro- od. Wasser)Heizer eingeschaltet und
nicht ausgeschaltet (durch das Wassergerät wird
das Ventil des Heizers geöffnet/geschlossen),
bis die eingestellte Temperatur erreicht wird.
Wenn die Zulufttemperatur überschritten wird,
wird die Bypass-Klappe geöffnet oder – wenn in
der Anlage ein Rotorwärmetauscher eingerichtet
системы" пункт
термостат
