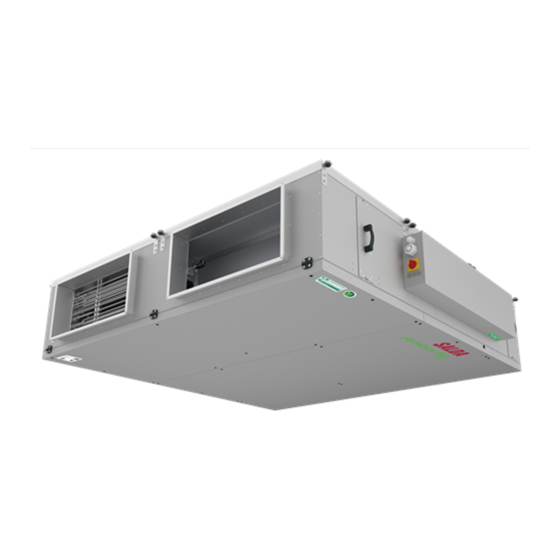

Salda AMBERAIR COMPACT CXP Montage-Und Installationsanleitung
Quelle: salda.lt, vetter-lufttechnik.de
Vorschau ausblenden
Andere Handbücher für AMBERAIR COMPACT CXP:
- Montage-und installationsanleitung (36 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Salda AMBERAIR COMPACT CXP
Inhaltszusammenfassung für Salda AMBERAIR COMPACT CXP

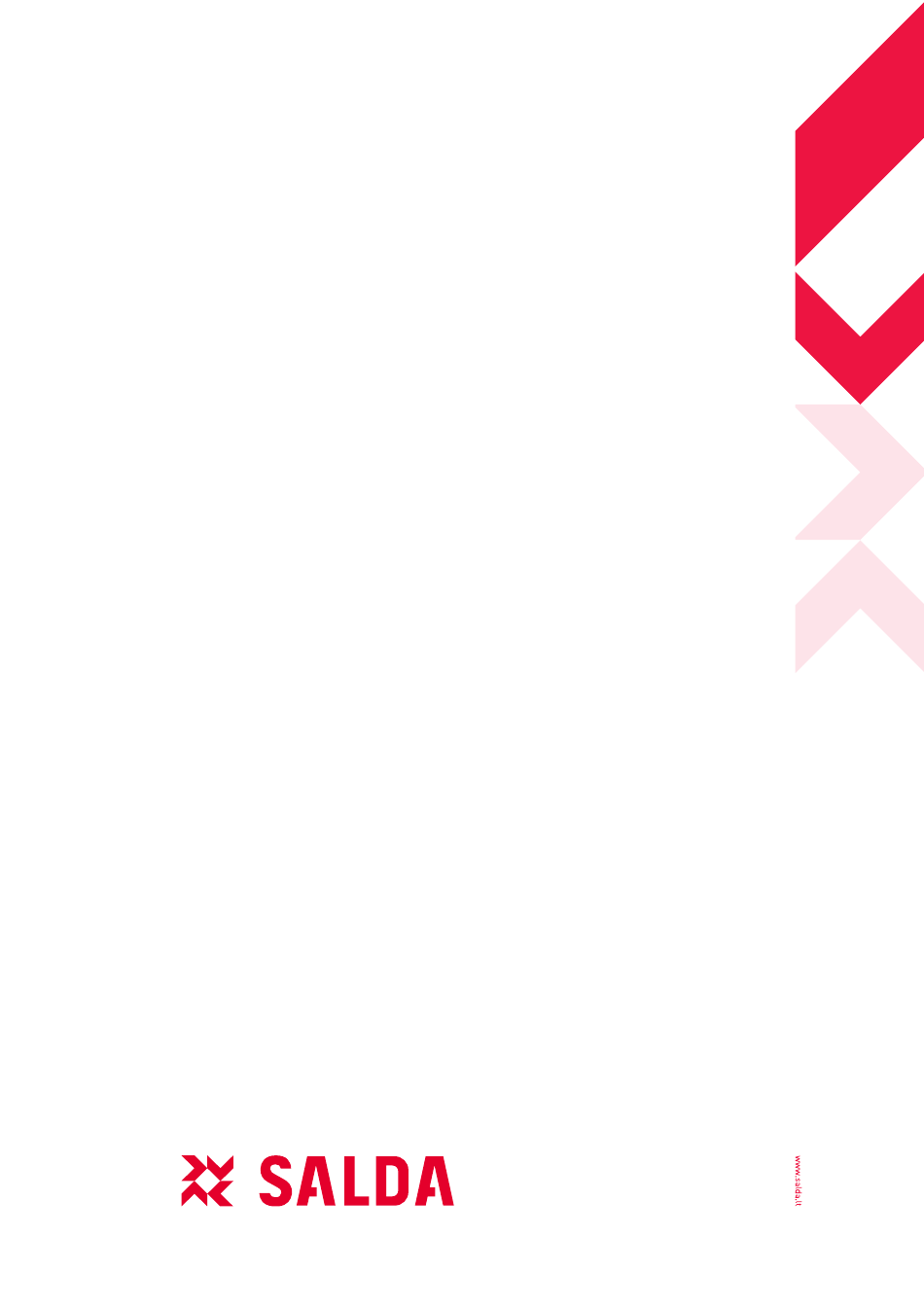

- Seite 1 AMBERAIR COMPACT CXP MONTAGE UND INSTALLATIONSANLEITUNG...
- Seite 2 8.6. ANSCHLUSS VON FERNBEDIENTEIL ODER MODBUS 8.7. WASSERHEIZREGISTER UMWÄLZPUMPE UND VENTILANTRIEB 8.8. VORHEIZREGISTER UND KÜHLREGISTER 8.9. VERDRAHTUNGSPLÄNE UND ABKÜRZUNGEN IN VERDRAHTUNGSPLÄNEN 9. MÖGLICHE FEHLER UND DEREN BEHEBUNG 10. ECODESIGN DATENBLATT 11. KONFORMITÄTSERKLÄRUNG 12. GARANTIE 12.1. BEFRISTETER GARANTIESCHEIN | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 3 (rechte Seite) (linke Seite) Die Geräte sind nach EG-Richtlinien geprüft und hergestellt. SALDA ist assoziiertes Mitglied der Eurovent Organisation (Europas Industrieverband für Raum- klima (HVAC), Prozesskühlung, und Lebensmittel-Kühlketten-Technologien) VDI 6022 AmberAir Compact SD50+ Geräte sind nach VDI 6022 Teil 1 Richtlinie konzipiert (Hygieneanfor- derungen für Belüftungs- und Klimageräte / -systeme)
- Seite 4 Gefahr: Dämpfe Das Salda Antifrost System nutzt Ungleichgewicht von Luftströmen und kann einen Unterdruck in den Räumen verursachen. Besondere Vorsicht ist geboten bei gleichzeitiger Verwendung in Räumen mit anderen Heizgeräten, die von der Raumluft abhängen. Zu diesen Geräten gehören Gas-, Öl-, Holz- oder Kohlekessel und Heizungen, Feuerstätten, oder andere Wasserheizungen, Gasherde, Herde...
- Seite 5 Wasserkühlregister: HW1 (niedrige Leistung), HW2 (mittlere Leistung). Mehr Leistung durch Zubehör erreichbar. Steuerungstyp: C1 MCB, C2 Vorverdrahtung. Nicht geeignet für Schwimmbäder Saunen, sowie ähnliche Räumlichkeiten. 4.2. ABMESSUNGEN UND GEWICHT Abbildung 4.2.1. AmberAir Compact 1 CX P R Abbildung 4.2.2. AmberAir Compact 1 CX P L AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 6 Abbildung 4.2.3. AmberAir Compact 2-4 CX P R Abbildung 4.2.4. AmberAir Compact 2-4 CX P L | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 7 AMBERAIR COMPACT E1-I30 E1-I50 E2-I30 W1-I30 W1-I50 W2-I30 W2-I50 W3-I50 Gewicht [kg] 2-CXP- 2-CXP- 2-CXP- 2-CXP- 2-CXP- 2-CXP-E2 2-CXP- 2-CXP- 2-CXP- 2-CXP- 2-CXP- AMBERAIR COMPACT E1-I30 E1-I50 E2-I30 W1-I30 W1-I50 W2-I30 W2-I50 W3-I50 Gewicht [kg] AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 8 AMBERAIR COMPACT E1-I30 E1-I50 E2-I30 W1-I30 W1-I50 W2-I30 W2-I50 W3-I50 Gewicht [kg] 4-CXP- 4-CXP- 4-CXP- 4-CXP- 4-CXP- 4-CXP-E2 4-CXP- 4-CXP- 4-CXP- 4-CXP- 4-CXP- AMBERAIR COMPACT E1-I30 E1-I50 E2-I30 W1-I30 W1-I50 W2-I30 W2-I50 W3-I50 Gewicht [kg] | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 9 LxWxH) Gemäß EN 13141-7 Akustische Daten: Siehe Produktseite auf www.salda.lt In allen CX P Geräten ist eine Steuerplatine mit einem kompletten Satz von MCB-Reglern integriert. Eine Liste mit auswählbaren Ventilatoren und Elektroheizregistern ist oben aufgeführt. Mehr Details zum Gerät sowie den Komponenten finden Sie in der "VentMaster"...
- Seite 10 Abbildung 4.2. AmberAir Compact 2-4 CXP 1 - Plattenwärmetauscher; 2 - Zuluftventilator; 3 - Abluftventilator; 4 - Bypassklappe; 5 - Elektro- / Wasserheizregister oder ohne; 6 - Steuerungsplatine; 7 - Abluftfilter (Panelfilter); 8 - Zuluftfilter (Panelfilter). | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 11 Das Produkt ist schwer. Seien Sie bei Transport und Installation sehr vorsichtig. AMBERAIR COMAPCT [mm] [mm] [mm] 1 CX P 1707 1000 1900 2 CX P 2166 1200 2050 3 CX P 2398 1200 2164 4 CX P 2578 1200 2464 L1>L2 AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 12 • Achten Sie vor der Installation darauf, dass das gesamte Zubehör im Lieferumfang enthalten ist. Jegliche Abweichung vom bestellten Equipment ist dem Anbieter zu melden. Öffnen Sie beim AmberAir Compact 4 CX P nach dem Auspacken die Seitenöffnungen und entfernen Sie die Stützen an den Ventilatoren, diese sind nur für Transportzwecke bestimmt. | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 13 LISTE DER KOMPONENTEN Plattenwärmetauscher Zuluftventilator Abluftfitler Zuluftfilter Abluftventilator Fortlufttemperatursensor Zulufttemperatursensor Abluft Temperatur und Feuchtigkeitssensor Sensor Computer Elektro(nach)heizregister Elektroverheizregister Bypassklappe Außenluftklappe Stellmotor Fortluftklappe Stellmotor Brandschutzklappe Stellmotor I Brandschutzklappe Stellmotor II Zulufttemperatursensor Fortluft Drucksensor Außenluft Temperatursensor AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 14 • Die Installation des Grundrahmens ist auf S. 16 Dargestellt. • AmberAir Compact 1 CX P wird neigungsfrei unter Zuhilfenahme einer Wasserwaage aufgestellt. • AmberAir Compact 2-4 CX P wird mit einer Neigung von 0.5-1 aufgestellt. α | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 15 • Zum festschrauben der Rails werden Unterlegscheiben verwendet. • Bei Verwendung der Rails sollten die Scharniere von den Abdeckungen entfernt werden, nachdem die Abdeckungen wie unten dargestellt fest- geschraubt wurden. Die Schrauben sind im Zubehör enthalten. AMBERAIR COMPACT CXP v2024.2 DE | max. 50 cm...
- Seite 16 • Das Kondensatablaufsystem darf nicht in Räumen mit einer Temperatur unter 0 °C installiert werden! • Andernfalls muss der Kondensatablauf isoliert werden und mit Schlauchheizung und Thermostat versehen werden. 30 mm 50 mm 30 mm • Der Siphon (4) muss unterhalb von Gerät liegen. | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 17 • Führen Sie das Stromkabel von außen in die Steuerung durch die Kunststoff-Kabelverschraubung, welche sich in der Nähe des Hauptschalters befindet. • Verbinden Sie die Adern des Stromversorgungskabels sicher mit dem Hauptschalter Q1 im Inneren des Schaltkastens an. Der Anschluss hängt von den elektrotechnischen Spezifikationen des jeweiligen Geräts ab. AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 18 • Alle Schutzelemente der elektrischen Geräte ordnungsgemäß angeschlossen sind und funktionieren (wenn zusätzliche verwendet werden), • Kabel und Leitungen allen geltenden Sicherheits- und Funktionsanforderungen, Durchmessern, etc., entsprechen, • Erdungs- und Schutzsysteme ordnungsgemäß installiert sind, • Der Zustand aller Dichtungen und Dichtflächen einwandfrei ist. | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 19 Die drei folgenden Öffnungsmethoden sind möglich: 1. Normale Öffnung der Abdeckungen mit Scharnieren; 2. Abnahme der Abdeckungen mit Rails; 3. Abnahme der Abdeckungen für Bodenversion; Zum lösen der Schrauben können Sie den im Zubehör befindlichen Schlüssel benutzen . AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 20 • Lösen Sie die Schrauben der Seitenabdeckungen 1 und 2 von AmberAir Compact 2-3 CXP. Öffnen Sie die Abdeckungen vorsichtig. Danach ist die mittlere Abdeckung Nr. 3 abzuschrauben und vorsichtig zu entfernen. Die Türe muss nach der Wartung wieder festgeschraubt werden. Empfohlenes Anzugsdrehmoment der Schrauben: 2,7 Nm. | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 21 Vor Beginn von Wartungs- oder Reparaturarbeiten ist sicherzustellen, dass das Gerät vom Stromnetz getrennt und/oder der Hauptschalter ausgeschaltet ist. • Die Wartung darf nur von erfahrenem und geschultem Personal durchgeführt werden. • Die Ventilatoren sind mindestens einmal im Jahr zu prüfen und zu reinigen. AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 22 • Waschen Sie dann die Kassette mit einem schwachen warmen Wasserstrom (zu starker Wasserstrom kann seine Platten verbiegen). • Der Wärmetauscher darf nur dann in das Gerät eingebaut werden, wenn dieser vollständig getrocknet ist. • Die Wärmetauscher können entweder von oben oder von unten herausgenommen werden. | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 23 “RESET” - Knopf (am Heizregister) mit einem Schraubendreher oder einem ähnlichen Gegenstand. • Heizregister sind mit 2 Schutzeinrichtungen ausgestattet: Ein "automatischer" (selbst zurücksetzender) Schutzmechanismus, der bei +50°C aktiviert wird. Ein "manueller" (manuell zurücksetzender), welcher bei +100°C aktiviert wird. AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 24 • Trennen Sie alle Kabelanschlüsse und Stecker von der Steuerung. Lösen Sie alle Befestigungsschrauben der Platine. • Entnehmen Sie die Platine. • Führen Sie die Schritte zum Wiedereinbau in umgekehrter Reihenfolge vor. Achtes Sie auf korrekte Verbindung der Kabel/Stecker und der Platine. | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 25 1. Steuerungsinterface (Bedienteil, MB-GATEWAY, etc.). Das Ausgewählte Interface beeinflusst die angezeigten Informationen und Einstellungen. Jedoch beeinflusst es nicht die Steuerung. Den vollen Informations- und Einstellungsumfang erhalten Sie mit der ST-SA-Control, dem MB-GATE- WAY über WEB Anwendung sowie SALDA AIR APP. 2. Konfiguration des Geräts (Interne/Externe Kommponenten, Sensoren und Einstellungen der Steuerung) Anweisungen zur Gerätesteuerung finden Sie in der Betriebsanleitung der verwendeten Steuerung.
- Seite 26 Brandschutz und Feuerstättenschutz müssen NC Signale sein (normally closed), Werksseitig sind Drahtbrücken installiert. AmberAir Compact CXP Geräte können mit Brandschutzklappen in Zu- und Abluft ausgestattet werden. Die Klappen werden mit Stellmotoren mit Federrückzug angetrieben (A1/A2). Nach Aktivierung von DO1 und DO2 Signal öffnen sich die Klappen. Wenn DO1/DO2 deaktiviert werden, schließen die Klappen.
- Seite 27 8.5. ANSCHLUSS VON AUSSEN- UND FORTLUFTKLAPPEN AmberAir Compact CXP Geräte können mit Außen- und Fortluftklappen ausgestattet werden. Die Klappen werden mit Öffnen/Schließen oder mit Federrückzug Stellmotoren angetrieben. M2, M3 - Öffnen/Schließen oder mit Federrückzug Stellmotoren. Bei Aktivierung von DO5 öffnen sich die Klappen. Bei Aktivierung von DO6 (bei Öffnen/Schließen) schließen sich die Klappen.
- Seite 28 8.8. VORHEIZREGISTER UND KÜHLREGISTER AmberAir Compact CXP Geräte sind mit einem externen Elektro- oder Wasservorheizregister ausgestattet. Der automatische und manuelle Schutz muss bei Verwendung mit MCB EX1 von Elektroheizregister mit X21 Kontakten verbunden werden. Andernfalls werden dort Drahtbrücken installiert. Das Wasserheizregister verfügt über eine Umwälzpumpe, Ventilantrieb und Temperatursensor. Es kann nur ein Vorheizregister an das Gerät angeschlossen werden.
- Seite 29 - N2 - N2 - N3 - N2 - N2 - N2 EX1 V1.0 EX1 V1.0 EX2 V1.0 EX1 V1.0 EX1 V1.0 EX1 V1.0 EX2 V1.0 0-10 VDC 24VDC -M16 -M14 Abbildung 8.9.3. Externes Wasserkühlregister AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 30 - N2 - N2 EX1 V1.0 EX1 V1.0 EX2 V1.0 EX2 V1.0 Jumper* 0-10 VDC 24VDC Abbildung 8.9.4. Externer DX-Kühler Abbildung 8.9.5. Brandschutz | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 31 Abbildung 8.9.6. Motorisierte Luftklappen EX1 V1.0 EX1 V1.0 -Transmitter2 Abbildung 8.9.7. CO oder RH Sensoren AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 32 DATE SP DI/DO UAB"SALDA" 2018-06-15 DRAWN BY Alle externen elektrischen Anschlüsse müssen muss in Übereinstimmung mit geltenden Gesetzen und Sicherheitsvorschriften ausgeführt werden MCB I/O Draw 2018-06-15 CHECKED BY Connections principal scheme 2018-06-15 APPROVED BY | DE AMBERAIR COMPACT CXP v2024.2...
- Seite 33 Druck ist falsch eingestellt. den Druckschalter der Filter, oder stellen Sie den korrekten Druck ein. 10. ECODESIGN DATENBLATT Mehr Details über das Gerät und den einzelnen Komponenten finden Sie in der "Ventmaster" Anwendung. AMBERAIR COMPACT CXP v2024.2 DE |...
- Seite 34 Sollten Änderungen an den Produkten vorgenommen werden, gilt diese Erklärung nicht mehr. Benannte Stelle: VšĮ Technikos priežiūros tarnyba, Naugarduko g. 41, LT – 03227 Vilnius, Lithuania, Identifi kationsnummer 1399. Qualität: Die Tätigkeit von SALDA UAB entspricht dem internationalen Standard des Qualitätsmanagements ISO 9001:2015. Datum...
- Seite 35 3.4. Wenn das Gerät nicht für seinen ursprünglichen Zweck verwendet wurde. 3.5. Die Gesellschaft SALDA UAB ist nicht verantwortlich für mögliche Sach- oder Personenschäden, wenn das Lüftungsgerät ohne Steuerung 3.5. Die Gesellschaft SALDA UAB ist nicht verantwortlich für mögliche Sach- oder Personenschäden, wenn das Lüftungsgerät ohne Steuerung gefertigt wird und eine Steuerung vom Kunden oder Dritten installiert wird.
- Seite 36 Intervall Datum Ventilatoren reinigen Einmal jährlich** Wärmetauscher reinigen Einmal jährlich** Filterwechsel Alle 3-4 Monate** * - Siehe Produktetikett ** - Mindestens HINWEIS: Der Käufer ist verpflichtet, das “Wartungsprotokoll“ auszufüllen. Ragainės g. 100 +370 41 540 415 Šiauliai LT-78109, LITHUANIA office@salda.lt...
