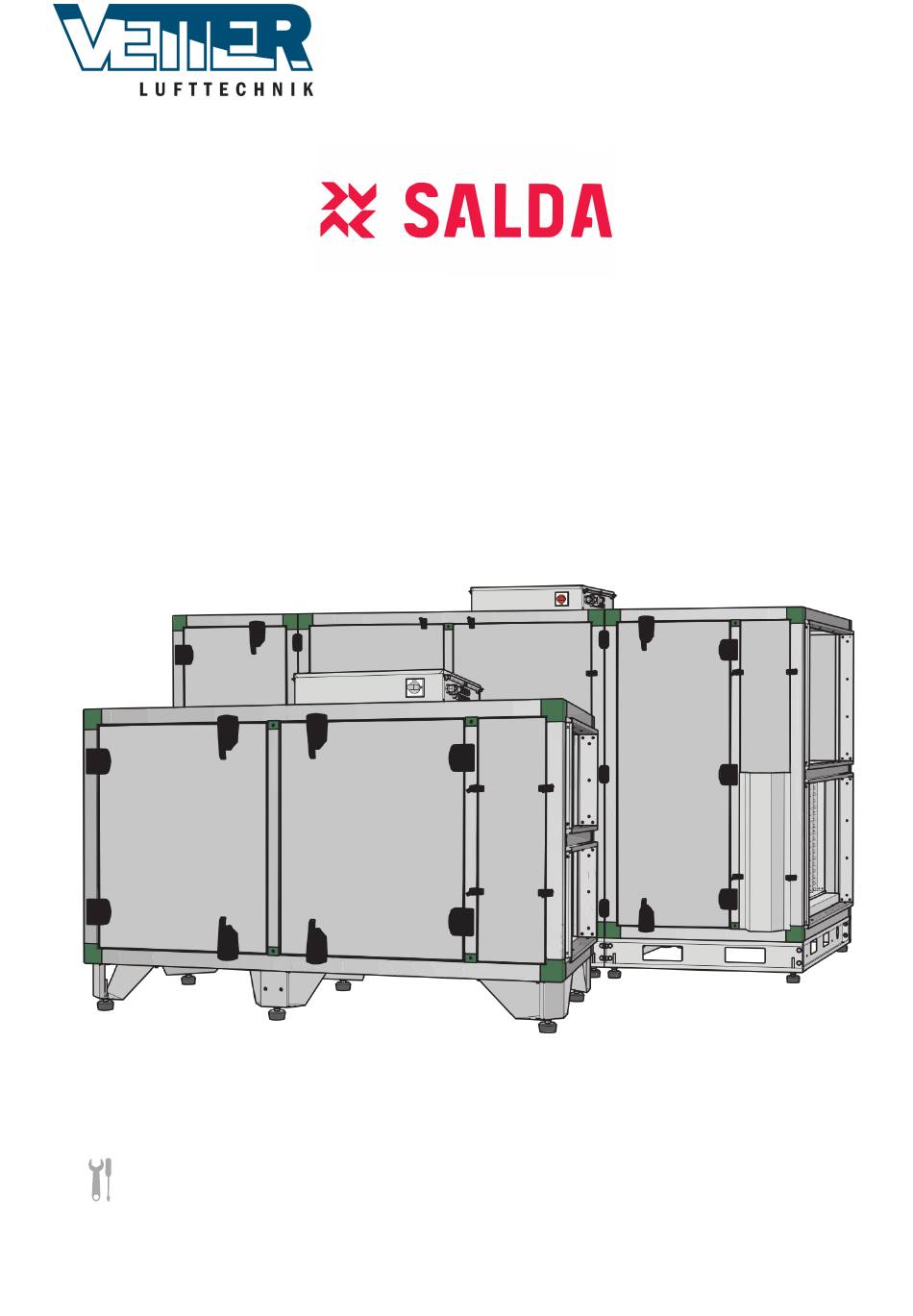

- Seite 1 Lüftungsgerät mit Wärmerückgewinnung AmberAir Compact CX H V 2.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise und Vorsichtsmaßnahmen Informationen über das Produkt Beschreibung Gehäuse Abmessungen und Gewicht Platzbedarf des Geräts Zulässige Betriebsbedingungen Lieferumfang Komponenten Zubehör Installation Warenannahme Transport und Lagerung Auspacken Installationsschema der Lüftungsanlage Montage Montagelagen Kondensatablauf Montage der Luftkanäle Montage des Filterkastens für Taschenfilter Dachmontage Anschluss an das Stromnetz Empfehlungen vor Inbetriebnahme des Geräts... -
Seite 3: Sicherheitshinweise Und Vorsichtsmaßnahmen
• Stellen Sie sicher, dass alle Komponenten und Zubehörteile gemäß dem Projekt oder der mitgelieferten Anleitung angeschlossen sind. Gefahr: Kohlenmonoxid Das Salda Antifrost System nutzt Ungleichgewicht der Luftströme und kann einen Unterdruck in den Räumen verursachen. Besondere Vorsicht ist geboten bei gleichzeitiger Verwendung in Räumen mit anderen Heizgeräten, die von der Raumluft abhängen. Zu diesen Geräten gehören Gas-, Öl-, Holz- oder Kohlekessel und Heizungen, Feuerstätten, oder andere Wasserheizungen, Gasherde, Herde oder Öfen, die... -
Seite 4: Bezeichnung
AmberAir Compact-Geräte sind Eurovent Certita zertifiziert und in Übereinstimmung mit dem Lüftungsanlagenprogramm zertifiziert. SALDA möchte Sie darüber informieren, dass auf der Grundlage der Verordnung (EU) Nr. 1253/2014 der Kommission zur Durchsetzung der Richtlinie 2009/125/EG (im Folgenden ErP Richtlinie genannt) das Einsatzgebiet bestimmter Lüftungsanlagen innerhalb der Europäischen Union durch bestimmte Bedingungen geregelt ist. -
Seite 5: Informationen Über Das Produkt
Informationen über das Produkt Beschreibung AmberAir Compact ist ein Lüftungsgerät der Kompaktklasse mit integrierter Wärmerückgewinnung. Grundlegende technische Daten können Sie folgender Tabelle entnehmen. Parameter Eigenschaft Gerätegrößen 1-7 CXH Typ des Wärmetauschers Kreuzgegenstrom Richtung der Luftauslässe Horizontal Bedienseite rechts oder links Art der Ventilatoren Bypassklappen 100%... -
Seite 6: Gehäuse
Gehäuse Das Gehäuse AmberAir Compact SD50+ besitzt herausragende Dichtheits- und Wärmedämmeigenschaften. Genauere Angaben dazu sind in der unteren Tabelle aufgeführt. Eigenschaften nach EN 1886:2008 Gehäuse SD50+ Festigkeitsklasse des Gehäuses D1(M) Luftleckageklasse des Gehäuses bei - 400 Pa L1(M) Luftleckageklasse des Gehäuses bei + 700 Pa L1(M) Filter Luftleckageklasse F9(M) -
Seite 7: Abmessungen Und Gewicht
Abmessungen und Gewicht 1-5 CXH Außenluft Zuluft Abluft Fortluft Gerät Gewicht (kg) □A,B,C,D (Anschlussflansche Luftkanal 1-CXH 1243 1838 1796 700 x 360 ~258 2-CXH 1503 1210 2237 2195 707 x 490 ~320 3-CXH 1578 1285 2392 2350 743 x 527 ~374 4-CXH 1572... -
Seite 8: Platzbedarf Des Geräts
Außenaufstellung mit spez. Zubehör Betrieb in explosiver Umgebung nicht zulässig Transport von zündfähigen Gemischen (Gas-/Luftgemenge) nicht zulässig Zulässige Außentemperaturen ohne Vorheizregister (Salda Antifrost** aus) [°C] -5/+40* Zulässige Außentemperaturen ohne Vorheizregister (Salda Antifrost** an) [°C] -15/+40 Zulässige Außentemperaturen bei komplett geöffneter Bypassklappe*** [°C]... -
Seite 9: Lieferumfang
Lieferumfang Lieferumfang (ohne optionales Zubehör) beeinhaltet: Zulufttemperatursensor TJ 1Stk. Wassertemperatursensor für Wasserheizregister TV1 1Stk. (nur bei Wasserheizregister) Vibrationsdämpfer 6Stk. (Compact 1-5 CX H) 14Stk. (Compact 6-7 CX H) Schraubensatz für Pad Montage 8Stk. (Compact 6-7 CX H) Schraubensatz für Verbindung von Baugruppen 12Stk. -
Seite 10: Komponenten
Komponenten 1. Wärmetauscher 2. Abluftventilator 3. Zuluftventilator 4. Bypass 5. Heizregister (Wasser oder Elektro) 6. Steuerungskasten 7. Zuluftfilter 8. Abluftfilter... -
Seite 11: Zubehör
Zubehör Stouch WiFi MB-Gateway S-RCO2-F2 S-RFF- S_KFF-U S-KCO2 UG3_A40 IR24-PC Patrol_701 U-D-F2 Energie- LM230A-TP TF230 STP-Cl Druckimpuls- messgerät schalter LJ/E SSKM SKG-A LSVF MUTE EKA NIS Füße FLEX MCB EKS NIS AVA-DX SA Control CO2 Raumsensor S-RCO2-F2 S-RCO2-F2 CO2 Kanalsensor S-KCO2 S-KCO2 RH Kanalsensor S-KFF-U S-KFF-U... -
Seite 12: Installation
Installation Warenannahme Jedes Gerät wird vor dem Transport gründlich überprüft. Bei der Warenannahme wird empfohlen, das Gerät auf Transportschäden zu überprüfen. Wenn ein Schaden am Gerät festgestellt wird, wenden Sie sich sofort an Vertreter des Transportunternehmens. Bitte informieren Sie einen Vertreter des Herstellers, wenn eine Abweichung von der Bestellung festgestellt wird. Transport und Lagerung •... -
Seite 13: Heben Von Amberair Compact 1-5 Cx H Mit Gabelstapler
Das Gerät ist mit einem Gabelstapler oder mit einem Kran unter Verwendung von Hebeschlingen zu heben. Beim Heben mit dem Gabelstapler ist darauf zu achten, dass die Länge der Gabel die Länge bzw. die Breite der Palette überschreiten. Die Kondensatrohre müssen vor Beschädigungen geschützt werden. Die Innenbeine des Geräts der Versionen 1-5 CXH sind mit einem Schutz versehen, um eine Beschädigung der Kondensatabflussrohre zu vermeiden. -
Seite 14: Heben Von Amberair Compact 1-5 Cx H Mit Hebeschlingen
Beim Anheben des Geräts mit Hebegurten ist es notwendig Abstandshalter zwischen die Gurte zu setzen, um Beschädigungen am Gehäuse zu vermeiden. Heben von AmberAir Compact 1-5 CX H mit Hebeschlingen Heben von AmberAir Compact 6-7 CX H mit Hebeschlingen... -
Seite 15: Auspacken
Auspacken • Entfernen Sie die Folie vom Gerät. • Entfernen Sie die Verpackungsbänder. • Entfernen Sie die Schutzprofile, die mit den Holzschrauben an der Palette befestigt wurden. • Lösen Sie die Holzschrauben, mit denen die Gerätebeine an der Palette befestigt sind. •... -
Seite 16: Installationsschema Der Lüftungsanlage
Installationsschema der Lüftungsanlage Version Elektroheizregister SA-Control MB-Gateway > NET > PC > SALDA AIR Version Wasserheizregister SA-Control MB-Gateway > NET > PC > SALDA AIR... - Seite 17 Liste der Komponenten Wasserkühlregister Temperatursensor Plattenwärmetauscher Thermostat zum Schutz des Wasserheizregisters Zuluftventilator Thermostat zur Umschaltung von Kühl-/Heizfunktion Abluftfilter Zuluftfilter Druckschalter (NO) Zuluftfilter Abluftfilter Druckschalter (NO) Abluftventilator Wärmetauscher Druckschalter (NC) Elektrisches (Nach-)Heizregister Zuluftventilator Druckschalter Elektrovorheizregister (Elektro- und Wasservorheiz- Abluftventilator Druckschalter register dürfen nicht gleichzeitig verwendet werden). Wasserheizregister (Möglichkeit der Kühlfunktion) Außenluft Wasservorheizregister (Elektro- und Wasservorheiz-...
-
Seite 18: Montage
Montage • Die Montage/Installation darf nur von qualifiziertem und geschultem Personal durchgeführt werden. • Beachten Sie beim Anschluss von Luftkanälen die Hinweise auf dem Gehäuse des Geräts. • Von der Lagerung bis zur Montage in das System der Luftkanäle sollten die Anschlussöffnungen des Lüftungsgeräts geschlossen sein. •... - Seite 19 AmberAir Compact 6-7 CX H Die Geräte müssen auf Gerätefüßen platziert werden. Dazu sollten die einzelnen Segmente leicht angehoben werden. Die Hebeverfahren sind im Abschnitt "Transport und Lagerung" dargestellt. Anbringen der Dichtungen...
-
Seite 20: Montagelagen
Montagelagen 1. Das Gerät darf nur horizontal verbaut werden. 2. Montieren Sie die Gerätefüße. 3. AmberAir Compact der Größen 6-7 CX H werden aus separaten Elementen zusammengesetzt. 4. Das Gerät muss neigungsfrei aufgestellt werden (da in den Kondensatwannen eine Neigung von 3° vorhanden ist). 5. -
Seite 21: Kondensatablauf
Kondensatablauf • Nach der Installation des Lüftungsgeräts sollte das Kondensatablaufsystem angeschlossen werden: Schließen Sie einen Siphon (2) (siehe untere Abbildung) an die Kondensatauffangwannen (1) des Lüftungsgeräts an. • An jedem AmberAir Compact CXH Gerät werden zwei Siphons verwendet, da jedes dieser Geräte mit zwei Kondensatwannen ausgestattet ist). -
Seite 22: Montage Der Luftkanäle
Montage der Luftkanäle • Die Anschlüsse der Lüftkanäle müssen fachgerecht und spannungsfrei befestigt werden. • Stellen Sie sicher, dass Ventilatoren nicht über Luftkanäle erreichbar sind. (Berührschutz) • Reduzieren Sie den Durchmesser der Rohrleitung von Zuluft oder Abluft nicht. Vergrößern Sie ihn, wenn Sie die Luftgeschwindigkeit, Druckveränderungen und den Schallpegel im System reduzieren möchten. -
Seite 23: Montage Des Filterkastens Für Taschenfilter
Montage des Filterkastens für Taschenfilter (optional) Vorbereitung Der Filterkasten wird als Teil des Luftkanalsystems an die Anschlüsse des Geräts angeschlossen. Für den Anschluss ist ein C-Profil zu verwenden. Die Verbindung kann zusätzlich verstärkt werden, indem die Ecken des Flansches mit den Schrauben verschraubt werden. Der Filterkasten muss entsprechend den Installationsvorschriften für Luftkanäle montiert werden und eine eigene Befestigung aufweisen. -
Seite 24: Dachmontage
Dachmontage • Das Dach muss in der unten dargestellten Reihenfolge montiert werden. • Überprüfen Sie unbedingt die Gerätegröße (1-7 CXH), da die Montagereihenfolge davon abhängig ist. • Achten Sie bei der Montage der Trägerbleche (1 a,b,c) auf die Verwendung der richtigen Trägerbleche, sowie auf die richtige Ausrichtung der Bleche AmberAir Compact 1-5 CX H AmberAir Compact 6-7 CX H... -
Seite 25: Anschluss An Das Stromnetz
Anschluss an das Stromnetz • Arbeiten zum Anschluss der Netzspannung des Geräts sind von qualifiziertem Fachpersonal auf Grundlage der Herstelleranleitung und der gültigen Sicherheitsvorschriften durchzuführen. • Die Netzspannung muss den Parametern des Geräts, die im technischen Aufkleber angegeben sind, entsprechen. •... -
Seite 26: Mögliche Fehler Und Deren Behebung
Mögliche Fehler und deren Behebung Störung Mögliche Ursache der Störung Erklärung der Störung, Störungsbeseitigung Überprüfen Sie, ob das Gerät an die Steckdose angeschlossen und die Hauptschalttafel Das Gerät funktioniert nicht Keine Spannungsversorgung. eingeschaltet ist. Nur dann einschalten, wenn der Zustand des Zweipolige Schutzeinrichtung ist Geräts von einem qualifizierten Elektriker geprüft ausgeschaltet oder ein... -
Seite 27: Wartung
Wartung Sicherheitsanweisungen Vor dem Öffnen der Tür den Netzstecker ziehen (Netzstecker aus der Steckdose ziehen oder bei Vorhandensein eines allpoligen Sicherungsautomaten, diesen ebenfalls trennen. Es ist darauf zu achten, dass er nicht von Dritten eingeschaltet werden kann). Es muss bis zum vollständigen Stillstand der Ventilatoren gewartet werden (ca. 2 Minuten). Türöffnung (A) Vergewissern Sie sich, dass sich der Hauptschalter in der Off-Stellung befindet. -
Seite 28: Filterwechsel
Filterwechsel • Öffnen Sie die Türen wie im Kapitel "Türöffnung" beschrieben. • Halten Sie den Filter an den Löchern in der Nähe der Pfeile fest und ziehen Sie die rot markierten Filterklemmen. Entfernen sie den Filter. • Achten Sie beim Einlegen eines Filters darauf, dass der Pfeil auf dem Filter mit der Luftstromrichtung übereinstimmt. Angebotsanfrage Ersatzfilter https://www.vetter-lufttechnik.de/Filter/... -
Seite 29: Wartung Von Bypass- Und Umluftklappen
Wartung von Bypass- und Umluftklappen • Öffnen Sie die Wartungstür. • Stecken Sie die Anschlusskabel ab. • Schrauben Sie die Platte, die den Antrieb hält, ab und entfernen Sie die Platte samt Achse vom Gerät. • Lösen Sie die Schrauben der Klemmen, die die Klappe halten. •... -
Seite 30: Wartung Der Ventilatoren
Wartung der Ventilatoren Vor Beginn von Wartungs- oder Reparaturarbeiten ist sicherzustellen, dass das Gerät vom Stromnetz getrennt und/oder der Hauptschalter ausgeschaltet ist und gegen versehentliches Wiedereinschalten gesichert ist • Die Wartung darf nur von erfahrenem und geschultem Personal durchgeführt werden. •... - Seite 31 Ausbau Ventilator - AmberAir Compact 6-7 CX H Abb. 1 Abb. 2 Abb. 4 Abb. 3...
-
Seite 32: Wartung Des Plattenwärmetauschers
Wartung des Plattenwärmetauschers • Wartungsarbeiten dürfen erst nach vollständigem Stillstand der Ventilatoren begonnen werden. • Reinigen Sie den Wärmetauscher mindestens einmal jährlich. • Entfernen Sie die Wärmetauscherkassette vollständig und tauchen Sie sie in einen Behälter mit Seifenwasser (kein Natron). • Waschen Sie die Kartusche dann mit einem schwachen warmen Wasserstrahl (zu starker Wasserstrahl kann die Platten verbiegen). •... -
Seite 33: Austausch Der Steuerung
Austausch der Steuerung • Schalten Sie den Hauptschalter des Geräts aus. • Öffnen Sie die Türen der Geräts. • Schrauben Sie die Steuerung mit einem Schraubendreher aus dem Schaltkasten heraus. • Trennen Sie die Anschlüsse von der Steuerung. • Entfernen Sie die Platine. •... -
Seite 34: Wartung/Austausch Des Elektroheizregisters
Wartung/Austausch des Elektroheizregisters • Schalten Sie den Hauptschalter des Geräts aus. • Öffnen Sie die Türen der Lüftungsgeräts. • Trennen Sie den elektrischen Stecker des Heizregisters. • Entfernen Sie das Heizregister. Halten Sie das Register nicht an den Heizelementen, sondern nur am Gehäuse. •... -
Seite 35: Allgemeine Empfehlungen Zur Wartung Der Lüftungsanlage
Allgemeine Empfehlungen zur Wartung der Lüftungsanlage Um ein einwandfreies Funktionieren des Systems zu gewährleisten, müssen die Wartungsanforderungen und -fristen eingehalten werden. Andernfalls erlischt die Garantie. Einige Empfehlungen sind in der folgenden Tabelle aufgeführt, jedoch sind sie sind nur als Vorschläge zu sehen, da der Bedarf an Systemwartung vom Ort der Geräteinstallation, der Verschmutzung der Umgebungsluft, der Personen, der Betriebsdauer usw. -
Seite 36: Garantie Und Garantiebestimmungen
Garantie und Garantiebestimmungen 1. Alle in unserem Werk hergestellten Geräte werden unter Betriebsbedingungen geprüft und vor der Auslieferung getestet. Das Testprotokoll wird zusammen mit dem Gerät geliefert. Die Ausrüstung wird in einwandfreiem Zustand an den Direktkunden geliefert. Auf das Gerät wird eine Garantie für den Zeitraum von zwei Jahren ab Rechnungsdatum gewährt. -
Seite 37: Konformitätserklärung
Geschäftsführer der Produktentwicklungsgruppe SALDA UAB, Ragainės g. 100, LT-78109 Šiauliai; tel.: (8 ~ 41) 54 04 15, faks. (8 ~ 41) 54 04 17; el.p. office@salda.lt Code des Unternehmens 244114580 USt Id. Nr. LT441145811 a.s LT46 7300 0100 0006 5770, "Swedbank" AB, banko kodas 73000... -
Seite 39: Notizen
Notizen... - Seite 40 Gmbh & Co. KG Moosweg 16A 92318 Neumarkt Tel.: 09181 51088-0 Fax: 09181 51088-08 info@vetter-lufttechnik.de www.vetter-lufttechnik.de...
