POWER ELECTRONICS
5.
ELEKTRISCHER ANSCHLUSS
Der elektrische Anschluss erfolgt nachdem der Wechselrichter sicher aufgestellt und mechanisch befestigt
wurde. Sämtliche Kabel werden von unten eingeführt, nach Entfernen der Abdeckung können die Kabel
innen im Wechselrichter über die Bodenplatten eingeführt werden. Die Bodenplatten können
herausgenommen werden um Löcher für die Kabelverschraubungen für die benötigten Ein- und
Augängezu bohren.
5.1. Externe Anschlüsse
5.1.1. Elektrischer Anschluss der Netzspannung
Der Netzanschluss kann an TN-C, TN-S, TT Netze, welche vom Kunden zur Verfügung gestellt
werden angeschlossen werden. Es ist ein dreiphasiges Netz mit 400V.
Zusätzlich ist sicher zu stellen, dass das Drehfeld rechtsdrehend angeschlossen wird. Bei
falschem Anschluss wird der Wechselrichter mit Fehlermeldung abschalten. Die Beschriftung mit
L1, L2 und L3 ist massgebend.
Es ist sicherzustellen, dass das Anschlusskabel entsprechend des Gerätestroms abgesichert
wird. Unterscheidet sich der Gerätenennstrom von der Sicherung, so ist der nächst größere
Sicherungswert zu wählen.
Die Wechselstromkabel sind mit Kabelschuhen an Schraubklemmen der Größe M8 zu befestigen.

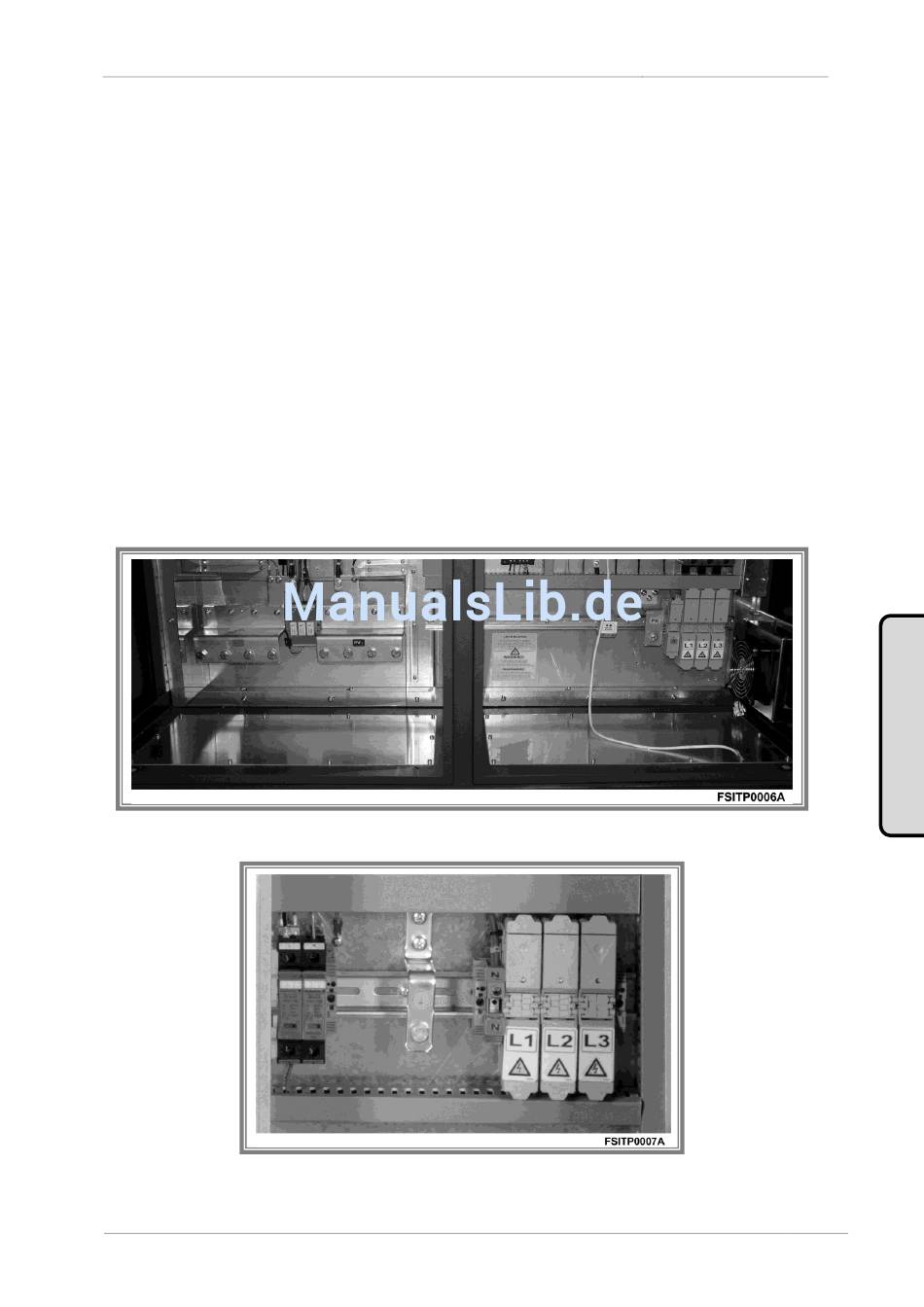

Abbildung 5.1: Ansicht auf die Bodenplatten für die Kabeleinführung und dem elektrischen Anschlüssen des
Wechselrichters.
Abbildung 5.2: Klemmen Netzanschluss
FREESUN
ELEKTRISCHER ANSCHLUSS
D
E
U
T
S
C
H
23
