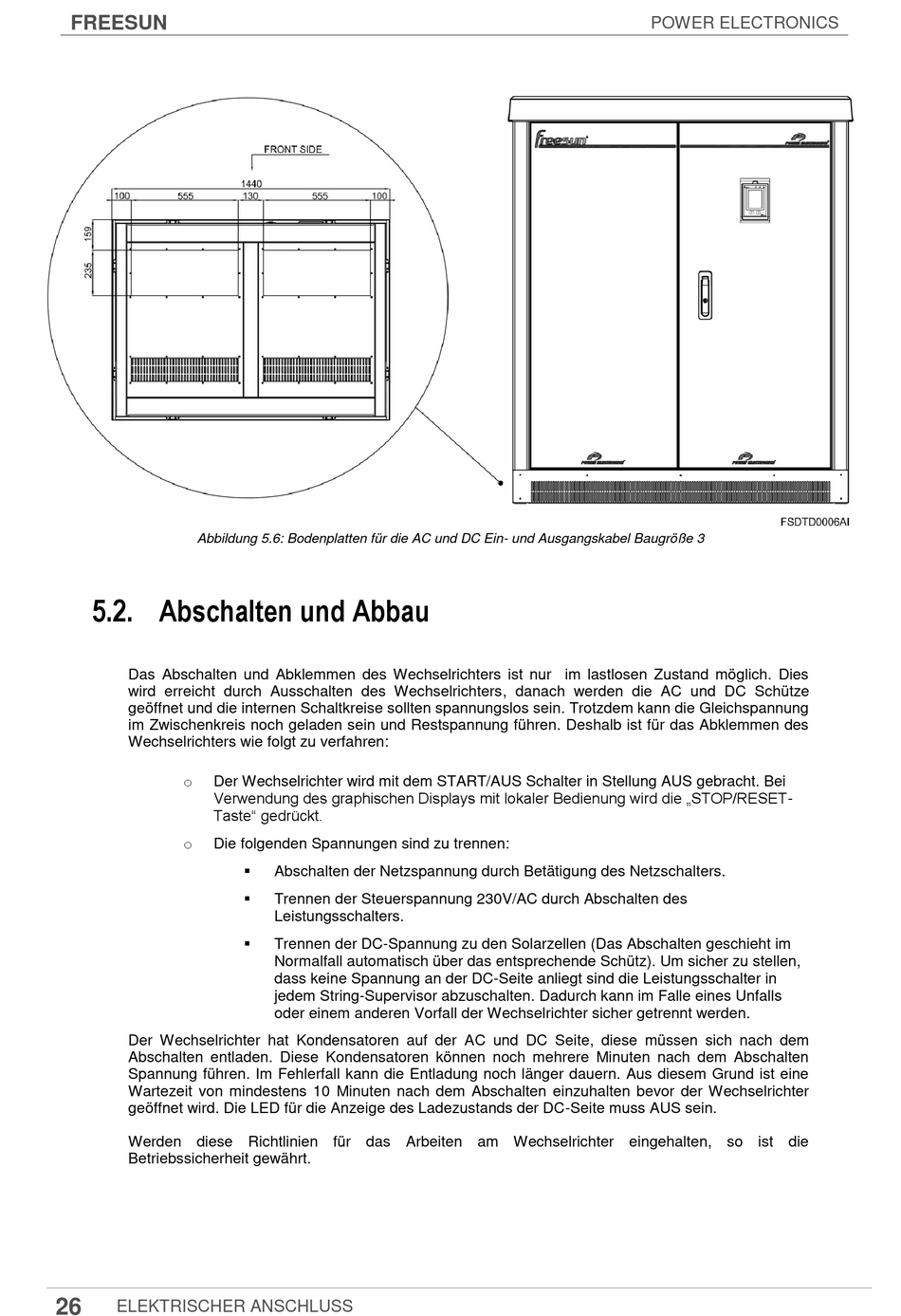

Abbildung 5.6: Bodenplatten für die AC und DC Ein- und Ausgangskabel Baugröße 3
5.2. Abschalten und Abbau
Das Abschalten und Abklemmen des Wechselrichters ist nur im lastlosen Zustand möglich. Dies
wird erreicht durch Ausschalten des Wechselrichters, danach werden die AC und DC Schütze
geöffnet und die internen Schaltkreise sollten spannungslos sein. Trotzdem kann die Gleichspannung
im Zwischenkreis noch geladen sein und Restspannung führen. Deshalb ist für das Abklemmen des
Wechselrichters wie folgt zu verfahren:
Der Wechselrichter wird mit dem START/AUS Schalter in Stellung AUS gebracht. Bei
o
Verwendung des graphischen Displays mit lokaler Bedienung wird die „STOP/RESET-
Taste" gedrückt.
Die folgenden Spannungen sind zu trennen:
o
Der Wechselrichter hat Kondensatoren auf der AC und DC Seite, diese müssen sich nach dem
Abschalten entladen. Diese Kondensatoren können noch mehrere Minuten nach dem Abschalten
Spannung führen. Im Fehlerfall kann die Entladung noch länger dauern. Aus diesem Grund ist eine
Wartezeit von mindestens 10 Minuten nach dem Abschalten einzuhalten bevor der Wechselrichter
geöffnet wird. Die LED für die Anzeige des Ladezustands der DC-Seite muss AUS sein.
Werden diese Richtlinien für das Arbeiten am Wechselrichter eingehalten, so ist die
Betriebssicherheit gewährt.
26
ELEKTRISCHER ANSCHLUSS
Abschalten der Netzspannung durch Betätigung des Netzschalters.
Trennen der Steuerspannung 230V/AC durch Abschalten des
Leistungsschalters.
Trennen der DC-Spannung zu den Solarzellen (Das Abschalten geschieht im
Normalfall automatisch über das entsprechende Schütz). Um sicher zu stellen,
dass keine Spannung an der DC-Seite anliegt sind die Leistungsschalter in
jedem String-Supervisor abzuschalten. Dadurch kann im Falle eines Unfalls
oder einem anderen Vorfall der Wechselrichter sicher getrennt werden.
