FREESUN
Beispiel B: Steckverbinder J900 ausgeführt mit Schraubklemmen
ANMERKUNG:
Das Kabel für den CAN Anschlus zwischen Wechselrichter und String Supervisor muss folgende
Spezifikation erfüllen:
Kabelgruppe:
o
Querschnitt:
o
Farbcode:
o
Hülle:
o
Typische Impedanz:
o
Die empfohlene maximale Kabellänge liegt zwischen 75 und 100m bei einer Übertragungsgeschwindigkeit
von 500kb/s. Größere Kabellängen sind mit Power Electronics abzustimmen.
Zu kleine Biegeradien der CAN Leitungen können die Leistungsfähigkeit der CAN Schnittstelle
beeinträchtigen. Der Biegeradius von „dicken" Kabeln sollte größer 75 mm sein, der Biegeradius von
„dünnen" Kabeln sollte größer 50 mm sein.
30
ELEKTRISCHER ANSCHLUSS

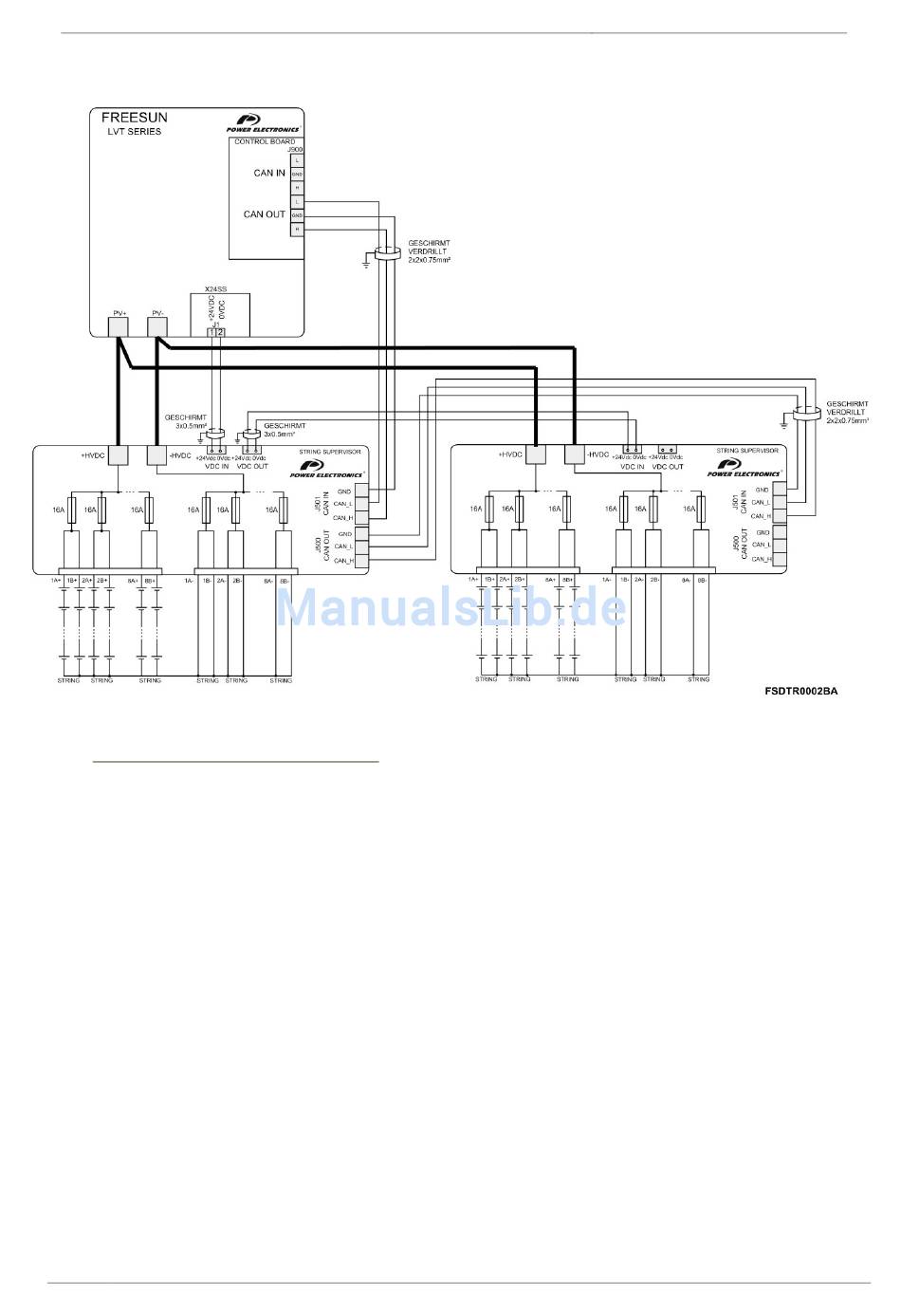

Abbildung 5.10: Anschluss String Supervisor über Schraubklemmen
CAN-BUS 2x2x0.75mm² VIOLETT
0.75mm²
DIN 47100
PVC
120Ω
POWER ELECTRONICS
