POWER ELECTRONICS
5.4.1. Anschluss und Beschreibung des Power Steuer-Interface und des
Rundsteuerempfängers

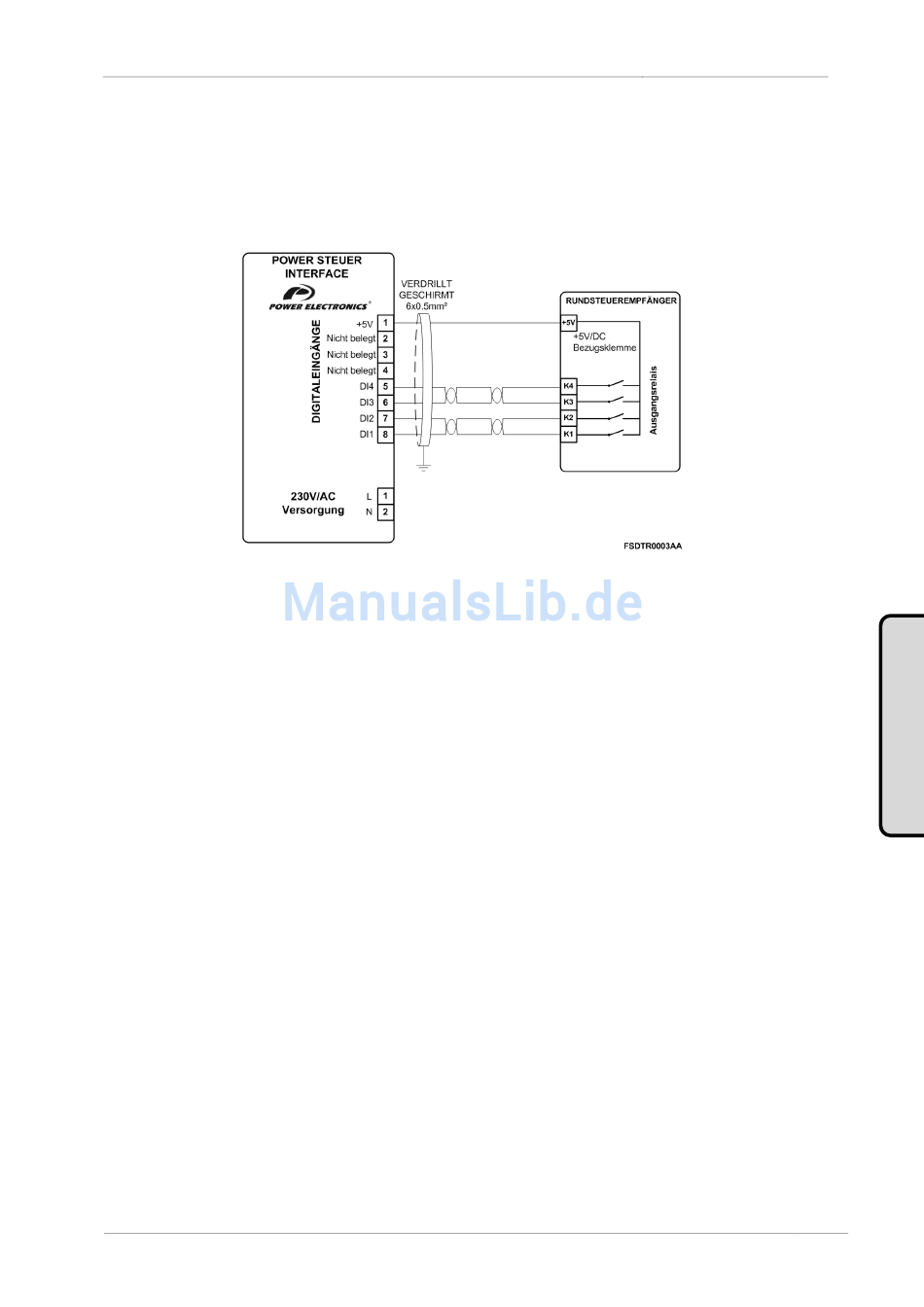

In der folgenden Zeichnung wird der Anschluss des Rundsteuerempfängers an das Power
Steuer-Interface beschrieben. Es sind die Herstellerangaben für die Konfiguration des
Rundsteuerempfängers zu beachten.
Abbildung 5.11: Anschluss Rundsteuerempfänger an das Power Steuer Interface
5.5. Anschluss und Beschreibung des String Supervisors
Die Haupfunktion des String Supervisiors ist die Überwachungung der einzelnen Strings zur
Erkennung von Fehlfunktionen. Die geschieht mittels Halleffekt-Stromsensoren welche den Strom in
jedem einzelnen String messen und dadurch dessen Leistungsfähigkeit ermittelt.
Für den Fall, dass einer der Strings weniger Energie erzeugt kann dies ermittelt und ausgewertet
werden.
Jeder String Supervisor arbeitet im "SLAVE" Modus mit dem Wechselrichter. Der String Supervisor
informiert den Wechselrichter zu den jeweiligen Betriebszuständen. Dies geschieht über 2 bereits im
Gerät integrierte Bussysteme: CAN-Bus für die Kommunikation mit dem Wechselrichter oder RS485
für den Fall das die Anbindung über das Modbus Protokoll erfolgen soll. Die String Supervisor
werden parallel angeschlossen.
Jeder String Supervisor verfügt über einen Überspannungsschutz zum Schutz der Installation. Der
Strong Supervisor von Power Electronics erkennt den Status des Überspannungsschutzes und
informiert den Wechselrichter, sollte der Überspannungsschutz ausgelöst haben. Diese Information
erleichert die Arbeit des Wartungspersonals im Fehlerfall.
Der String Supervisor besitzt für jeden String eine Absicherung, welche im Fall einer Überlast
auslöst. Der String Supervisor erkennt dies aufgrund fehlender Strommessung und gibt dies weiter.
Ein digitaler Eingang für die Diebstahlssicherung steht zur Verfügung.
Der String Supervisor verfügt bereits über einen eingebauten Lasttrenner, dies ermöglicht die
vollständige Trennung durch Abschalten sowohl der positiven als auch der negativen Pole der
Solarzellen. Dies ist hilfreich bei Wartungsarbeiten, da dadurch nicht die gesamte Anlage
abgeschaltet werden muss.
FREESUN
ELEKTRISCHER ANSCHLUSS
D
E
U
T
S
C
H
31
