POWER ELECTRONICS
5.3. Sensoren und Steuersignale für den Anwender
Die benötigten Informationen zu den digitalen und analogen Ein- und Ausgängen werden
nachfolgend benannt.
Zwei analoge Eingänge und ein PT100 Temperatursensor können am Wechselrichter der Serie
freeSUN verschaltet werden. Der Anschluss erfolgt auf der Steuerklemmleiste des Wechselrichters.
Weitere Informationen zu jedem Ein- und Ausgang befinden sic him Programmieranleitung für den
Freesun Wechselrichter.
5.4. Schnittstellen für den Wechselrichter
Der Wechselrichter kann mit verschiedenen Schnittstellenkarten für die Kommunikation zwischen
Wechselrichter und PC oder Modem ausgerüstet werden.
Die Daten können wie folgt übermittelt werden:
Ethernet
o
RS232 / RS485 / USB
o
CAN (Für String Supervisor)
o
GSM
o
Die folgende Zeichnung informiert über die verschiedenen Geräte einer Installation und deren
Zusammenwirken. Die Leistungsseite und die Kommunikationsseite sind getrennt.
Für den Fall einer externen 230V/AC Steuerversorgung sind die einzelnen Geräte entsprechend
dieser Zeichnung anzuschließen.
Die Zulassung einer externen Steuerversorgung ist abhängig von den jeweiligen Vorschriften des
Landes in welchem die Installation erfolgt.

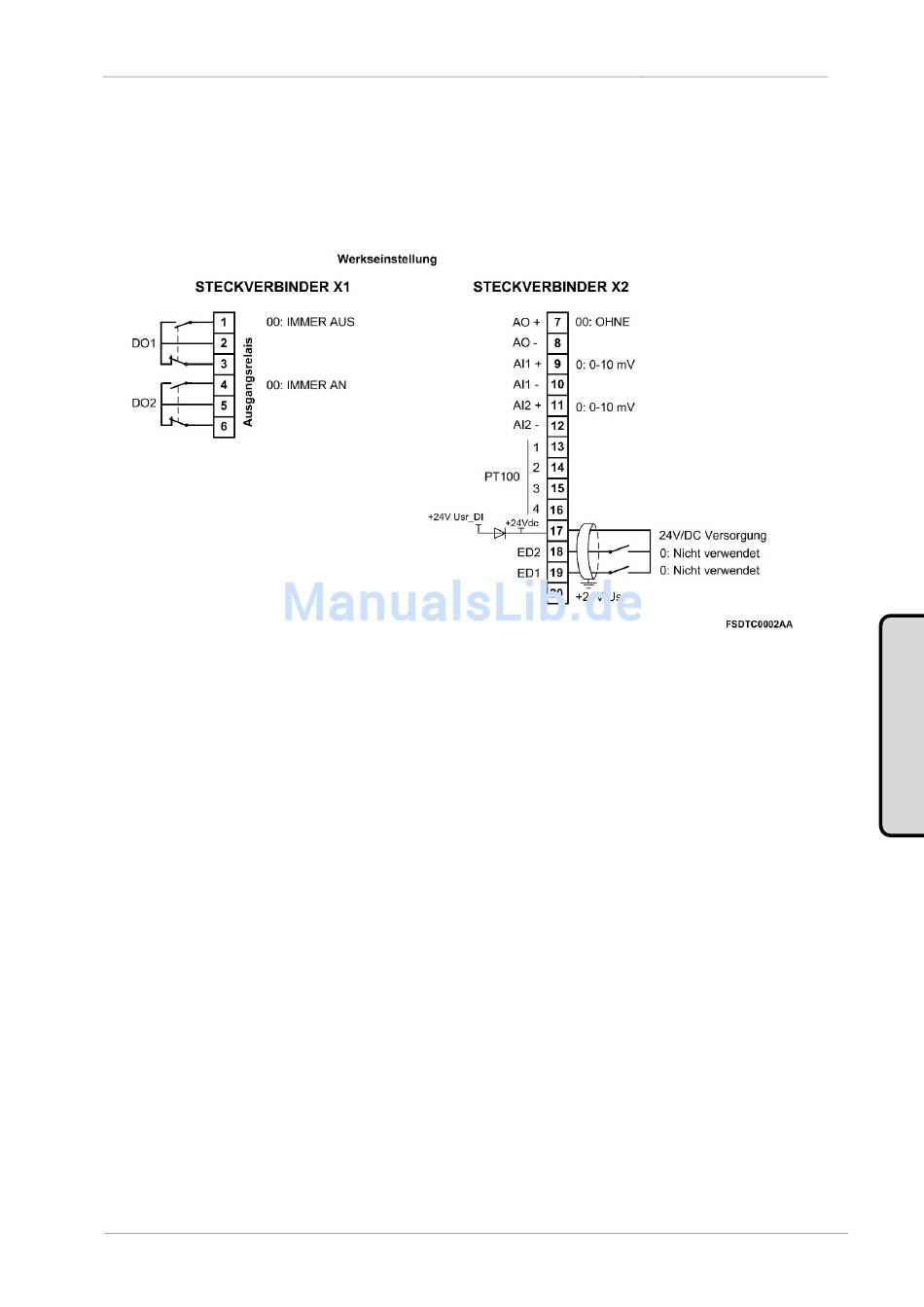

Abbildung 5.7:Steuerklemmen für den Anwender
FREESUN
ELEKTRISCHER ANSCHLUSS
D
E
U
T
S
C
H
27
