FREESUN
POWER ELECTRONICS
5.1.2. PV - Anschlüsse
Eine Schiene zur Anbringung der String Verteiler befindet in der linken unteren Ecke des
Wechselrichters. Für den Anschluss an die DC Sicherungseingänge sind die Kabel für minimum
900V // 1000V auszulegen.
Die Gleichstromkabel sind mit Kabelschuhen an Schraubklemmen der Größe M10 zu befestigen.
Die DC-Spannung der angeschlossenen Solarzellen darf die maximale Eingangsspannung des
Wechselrichters nicht überschreiten. Andernfallskann der Wechselrichter beschädigt werden:
U
< 900 // 1000 V.
PV
B
A

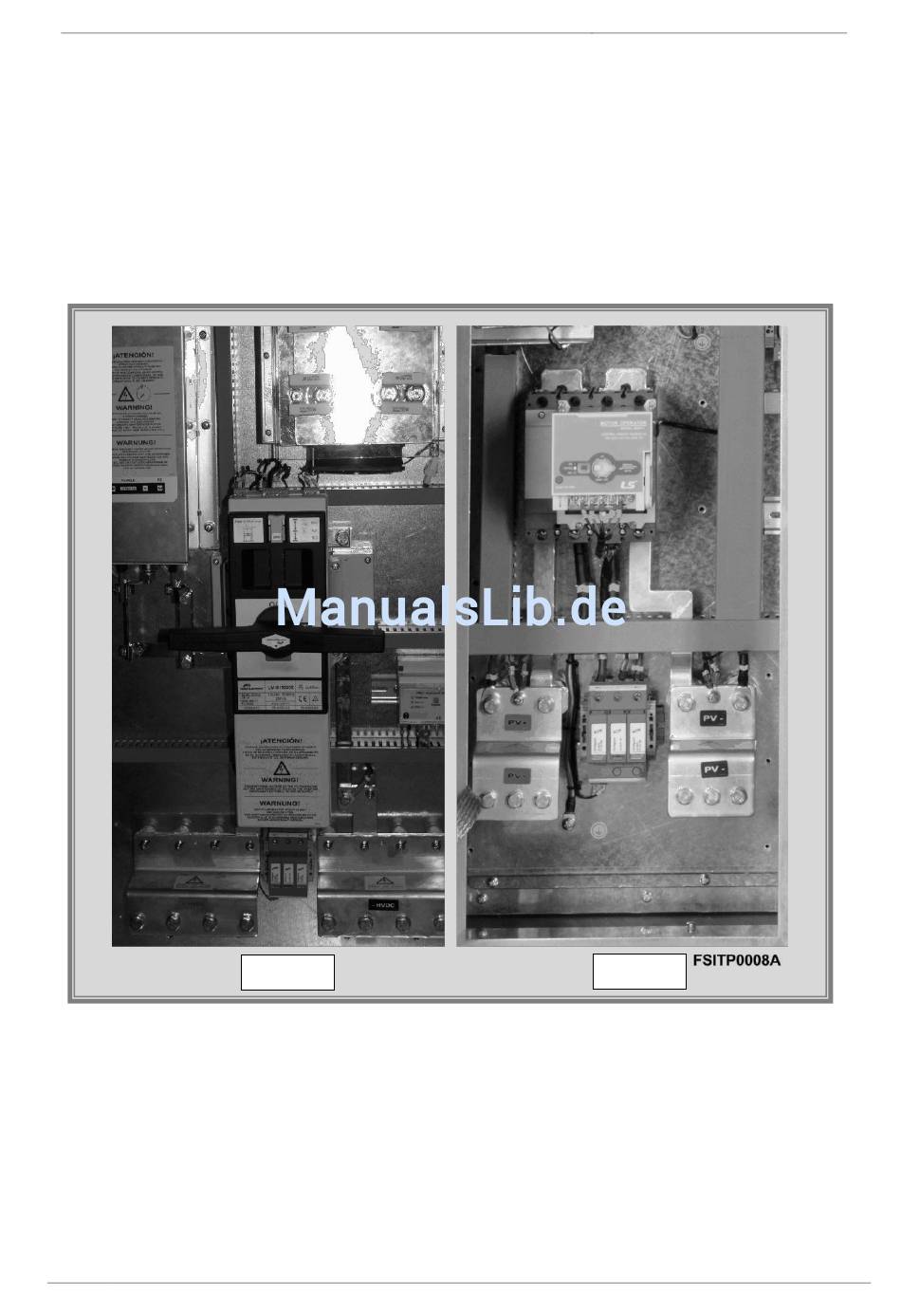

Abbildung 5.3: Ansicht der DC-Verbindung mit Trennschalter (A) und MCB (B)
24
ELEKTRISCHER ANSCHLUSS
