POWER ELECTRONICS
In der folgenden Zeichnung werden die Hauptkomponenten des String Supervisors gezeigt:
Die Umgebungsbedingungen für einen korrekten Einsatz des String Supervisors sind wie folgt:
TEMPERATURBEREICH
o
RELATIVE LUFTFEUCHTIGKEIT
o
AUFSTELLUNGSHÖHE
o
SCHMUTZKLASSE
o
Weitere Daten für den richtigen elektrischem Anschluss, LED-Anzeigen und Abmessungen befinden
sich bei den technischen Daten zum String Supervisor.

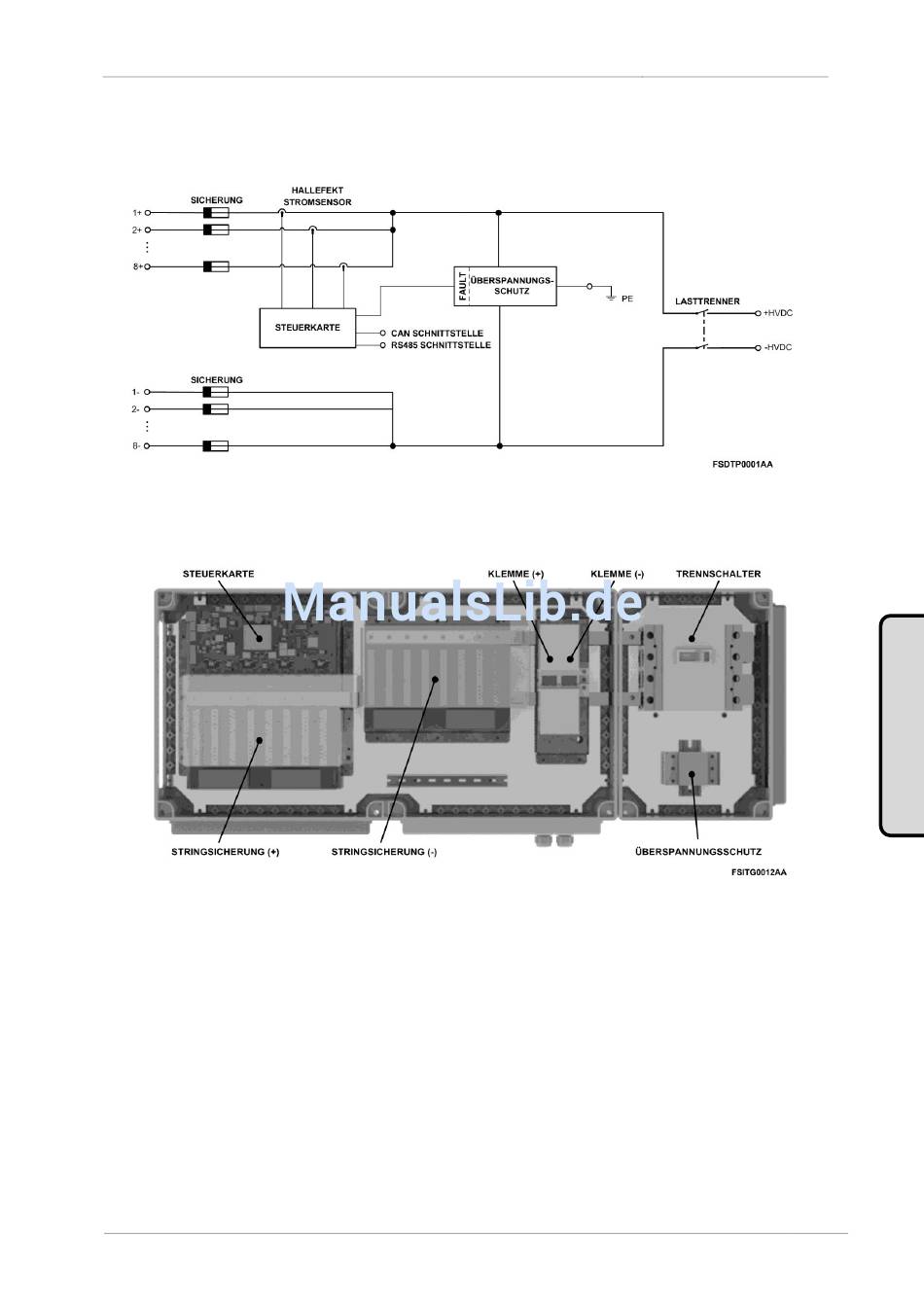

Abbildung 5.14: Blockschaltbild String Supervisor
Abbildung 5.15: String Supervisor Innenansicht
-20ºC bis +60ºC
15 bis 95%
max 1000m über NN
Type II
FREESUN
ELEKTRISCHER ANSCHLUSS
D
E
U
T
S
C
H
33
