2.8.1. Elektrischer Anschluss ans öffentliche Netz
Der Netzanschluss kann als TN-C, TN-S oder TT Netz ausgeführt werden und ist vom Kunden
anzuschließen. Es ist ein dreiphasiges Netz mit 400V.
Zusätzlich ist sicher zu stellen, dass das Drehfeld rechtsdrehend angeschlossen wird. Bei
falschem Anschluss wird der Wechselrichter mit Fehlermeldung abschalten. Die Beschriftung mit
L1, L2 und L3 ist maßgebend.
Es ist sicherzustellen, dass das Anschlusskabel entsprechend des Gerätestroms abgesichert
wird. Unterscheidet sich der Gerätenennstrom von der Sicherung, so ist der nächst größere
Sicherungswert zu wählen.
Die Wechselstromkabel sind mit Kabelschuhen an Schraubklemmen der Größe M8 zu befestigen.

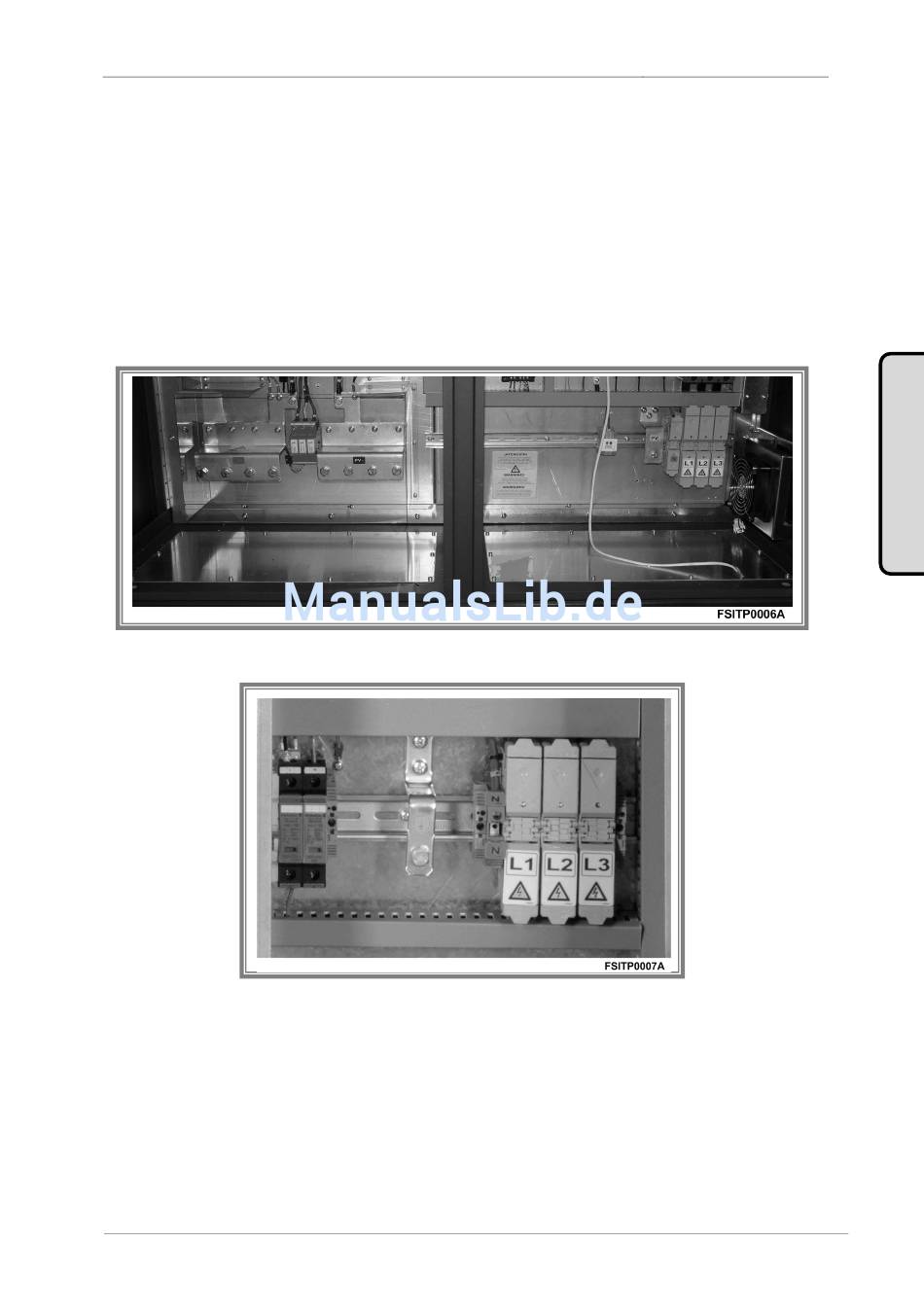

Abbildung 2.6 Ansicht auf die Bodenplatten für die Kabeleinführung und dem elektrischen Anschlüssen des
Wechselrichters
Abbildung 2.7 Klemmen Netzanschluss
