Reinigung und Wartung
Beispiel
Ventilwechsel
66

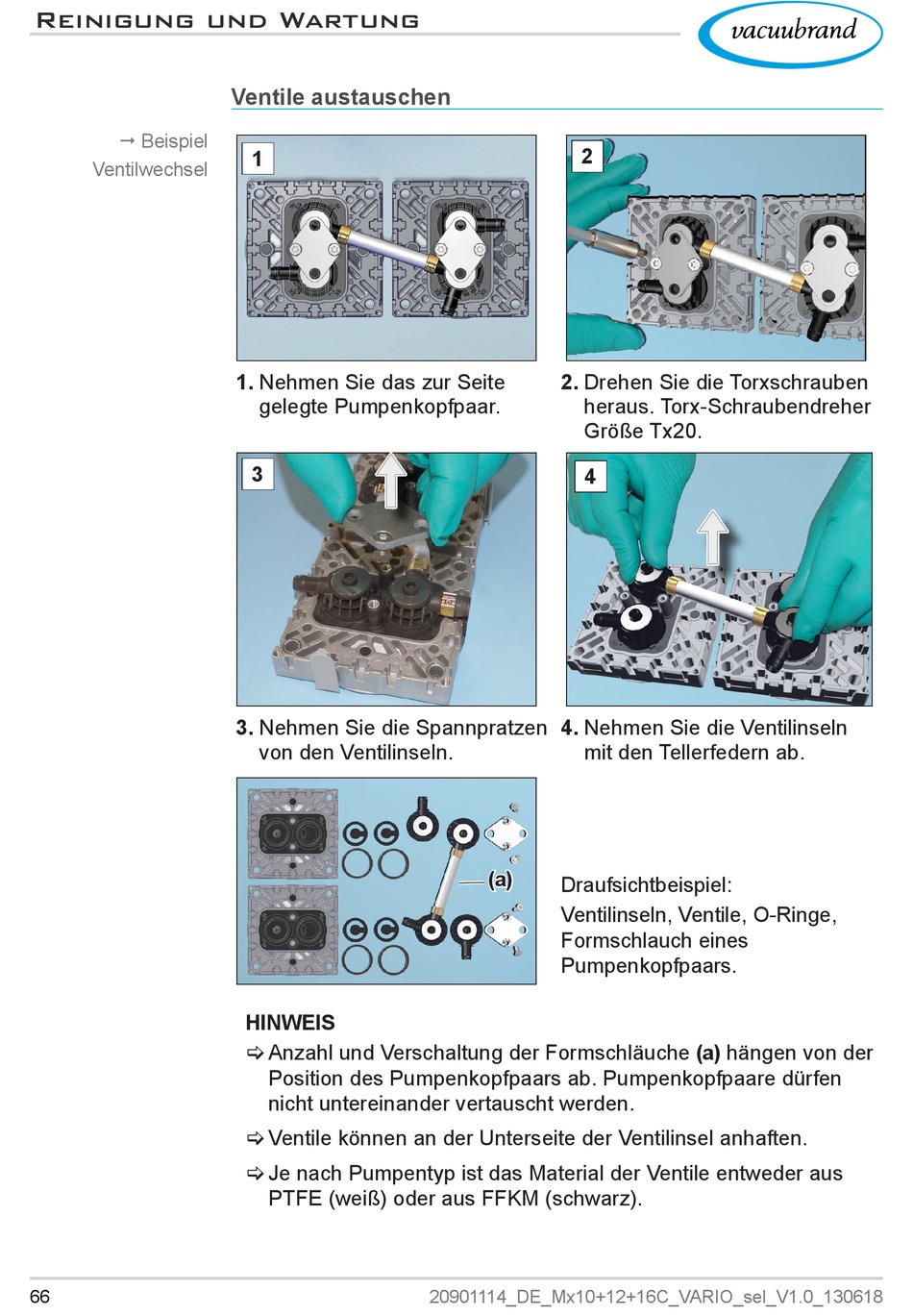

Ventile austauschen
1
1. Nehmen Sie das zur Seite
gelegte Pumpenkopfpaar.
3
3. Nehmen Sie die Spannpratzen
von den Ventilinseln.
HINWEIS
> Anzahl und Verschaltung der Formschläuche (a) hängen von der
Position des Pumpenkopfpaars ab. Pumpenkopfpaare dürfen
nicht untereinander vertauscht werden.
> Ventile können an der Unterseite der Ventilinsel anhaften.
> Je nach Pumpentyp ist das Material der Ventile entweder aus
PTFE (weiß) oder aus FFKM (schwarz).
2
2. Drehen Sie die Torxschrauben
heraus. Torx-Schraubendreher
Größe Tx20.
4
4. Nehmen Sie die Ventilinseln
mit den Tellerfedern ab.
(a)
Draufsichtbeispiel:
Ventilinseln, Ventile, O-Ringe,
Formschlauch eines
Pumpenkopfpaars.
