GERÄTEBESCHREIBUNG
2. Gerätebeschreibung
2.1. Geräteübersicht
18
17
16
15
14

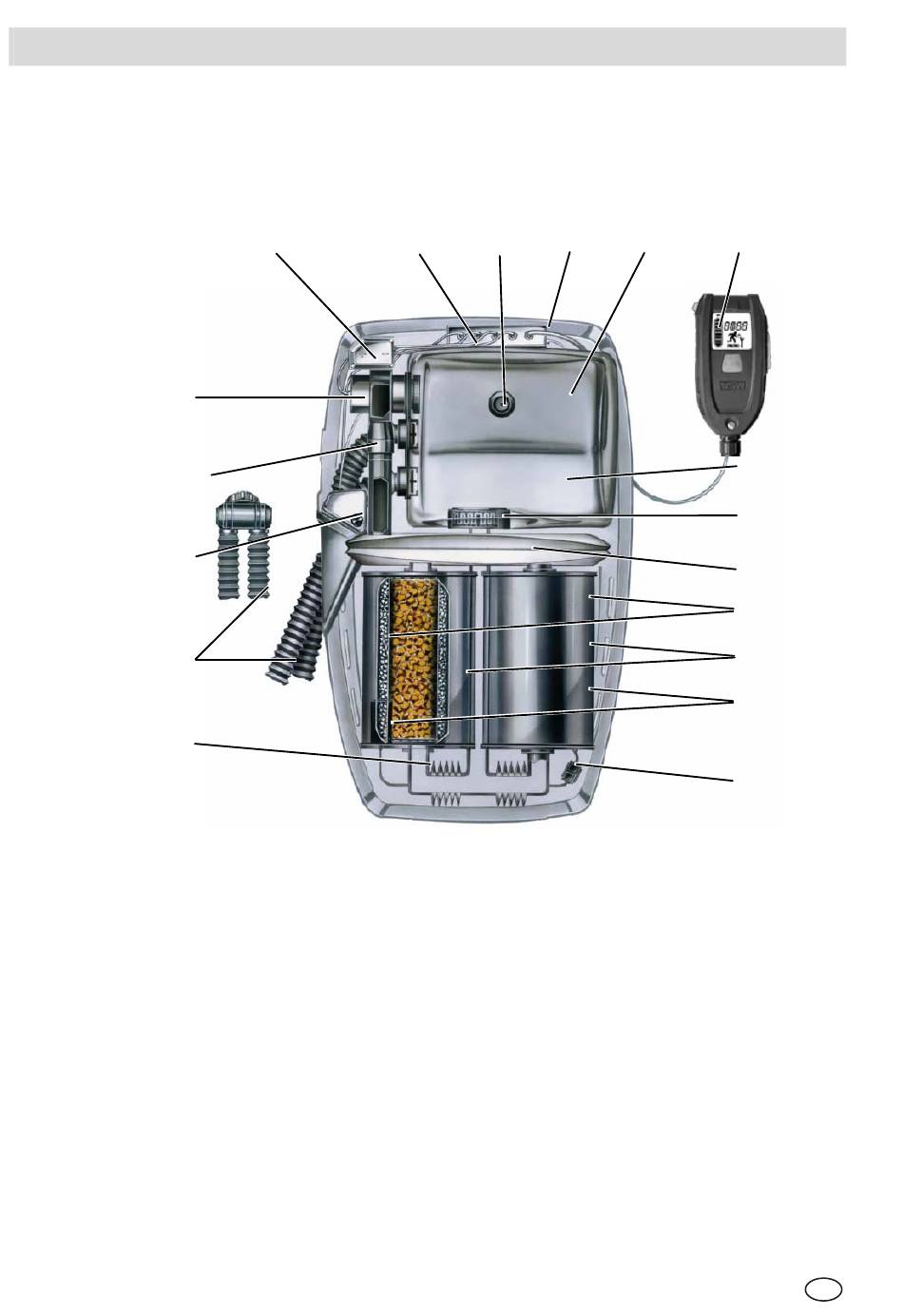

Bild 1 Gesamtansicht
1 Akku
2 Elektronischer Verteiler
3 Überschussventil (Atembeutel Rücksei-
te)
4 Ladebuchse
5 Ausatembeutel
6 IC-Air (am rechten Schultergurt)
7 Einatembeutel
8 Partikelfilter
9 Luftverteiler
10 Kühlmantel (2x)
6
1 2
AirElite 4h
3 4
11 Chemikalkanister (2x)
12 Quickstarter (2x)
13 Anschluss Starterkabel
14 Lüftungsrohr mit Kühler
15 Atemschlauchgarnitur
16 Gehäuse mit Sensoreinheit
17 Ventilsteuerung
18 Gebläse
-- Maskenanschluss mit Startautomatik
(am linken Schultergurt)
