8 Elektrische Installation

8.4 Betrieb der FSZ Basis

Die FSZ Basis kann nach den Anforderungen des DIBt und/oder nach den Anforderungen der
DIN EN 14637 betrieben werden. Hierzu müssen die DIP-Schalter in der FSZ Basis dementsprechend
eingestellt werden.
Über die DIP-Schalter kann die Alarmspeicherung, die Leitungsüberwachung und die Verwendung
von Stichen mit Rauchschaltern konfiguriert werden.
EN 14637
2 Stiche
Al. Speicher

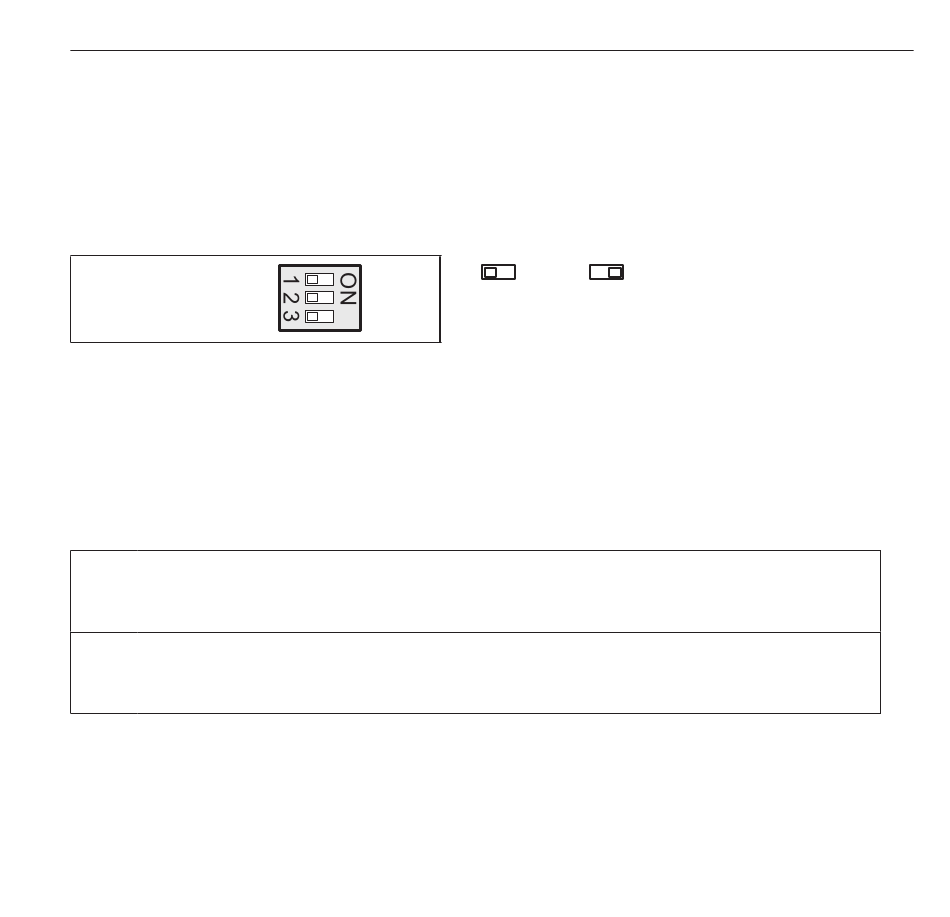

Abb. 4: DIP-Schalter für Konfiguration der FSZ Basis
EN 14637 – DIP 1
Wird die FSZ Basis entsprechend der DIN EN 14637 verwendet, muss dieser DIP-Schalter auf „ON"
gestellt werden.
Bei der Verwendung gemäß DIBt kann die Anlage sowohl mit als auch ohne Leitungsüber wachung
eingesetzt werden.
OFF Die FSZ Basis wird ohne Leitungsüberwachung betrieben. Im letzten Rauchschalter
wird eine Drahtbrücke zwischen den Kontakten 1 und 5 gesetzt (Kapitel 7 Absatz 1
muss beachtet werden).
ON Die FSZ Basis wird mit Leitungsüberwachung betrieben. Im letzten Rauchschalter
eines Stiches und am externen Handauslösetaster muss das Abschlussmodul AM 142
eingesetzt werden. Es dürfen maximal 9 Rauchschalter angeschlossen werden.
16
= OFF / = ON
