Hekatron FSZ Basis Montageanleitung Seite 22

8 Elektrische Installation
8.6.4 Anschluss mit Leitungsüberwachung (DIP 1 ON)
Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) und ohne externem Hand-
auslösetaster betrieben. Nach DIN EN 14637 ist eine Leitungsüberwachung mit Abschluss modul
(AM 142) installiert. Der DIP-Schalter 1 muss auf ON gesetzt werden. Der Handauslösetaster muss
durch ein AM 142 simuliert werden.

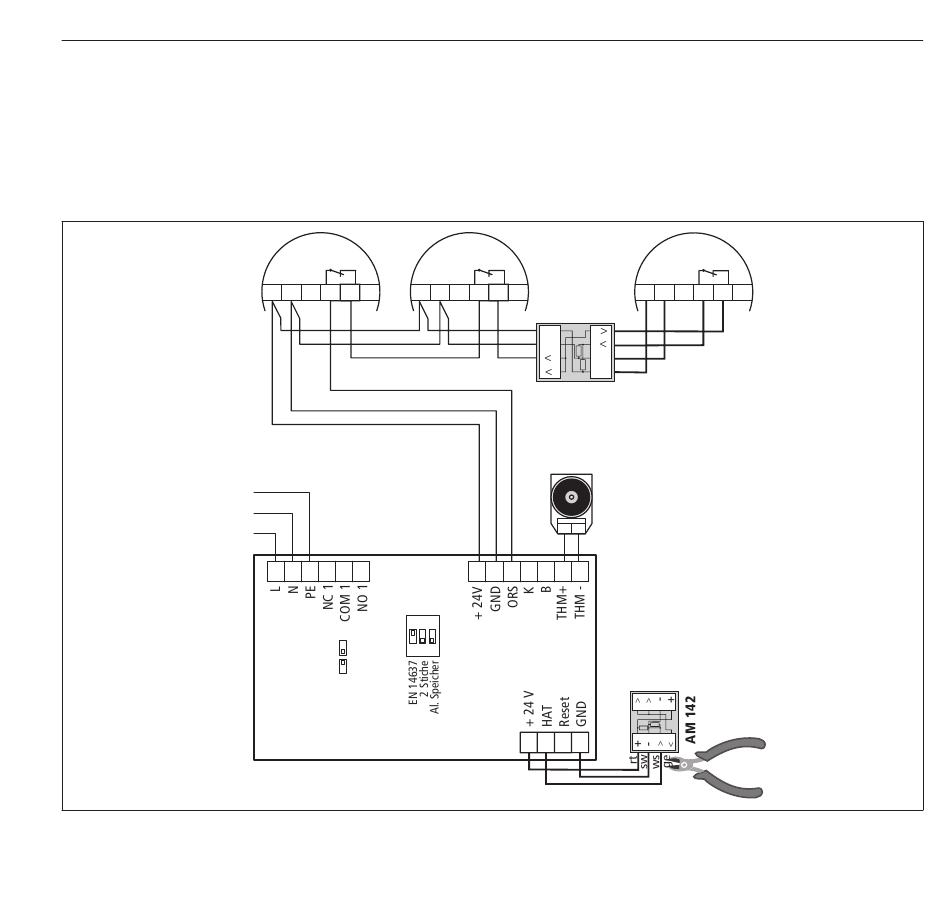

Abb. 8: Anschlussbeispiel mit Leitungsüberwachung
22
ORS/TDS ORS/TDS
+ +
- BUS -
1 2 3 4 5 6 1 2
ON
= OFF
1 2 3
= ON
FSZ Basis
BUS
3 4 5 6
AM 142
ge
+
ws
-
sw
-
rt
+
THM
+ -
ORS/TDS
+
- BUS
1 2 3 4 5 6
Um einen eventuellen
Kurzschluss zu vermeiden,
den gelben Anschlussdraht
entfernen.
