Hekatron FSZ Basis Montageanleitung Seite 20

8 Elektrische Installation
8.6.2 Anschluss ohne Leitungsüberwachung (DIP 1 OFF)
Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) ohne externen Handaus-
lösetaster betrieben. Der Handauslösetaster muss durch eine Brücke simuliert werden.

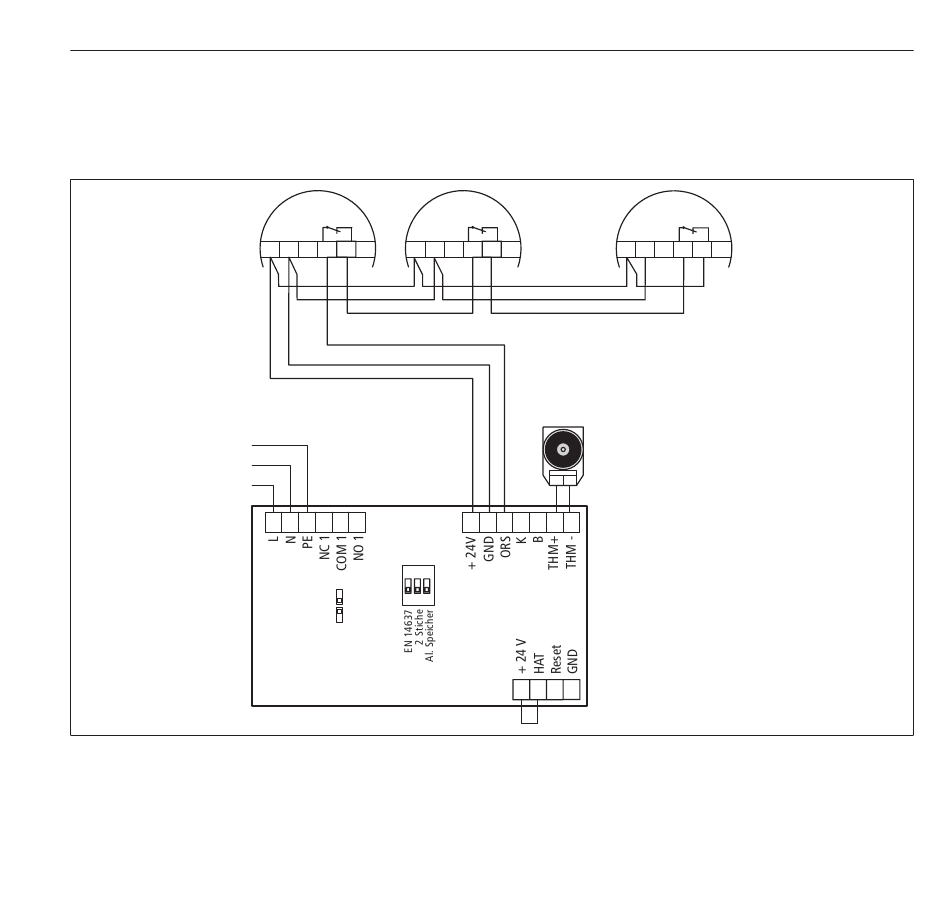

Abb. 6: Anschlussbeispiel ohne Leitungsüberwachung
20
ORS/TDS ORS/TDS
+ +
- BUS -
1 2 3 4 5 6 1 2
ON
= OFF
1 2 3
= ON
FSZ Basis
BUS +
3 4 5 6 1
THM
+ -
ORS/TDS
- BUS
2 3 4 5 6
