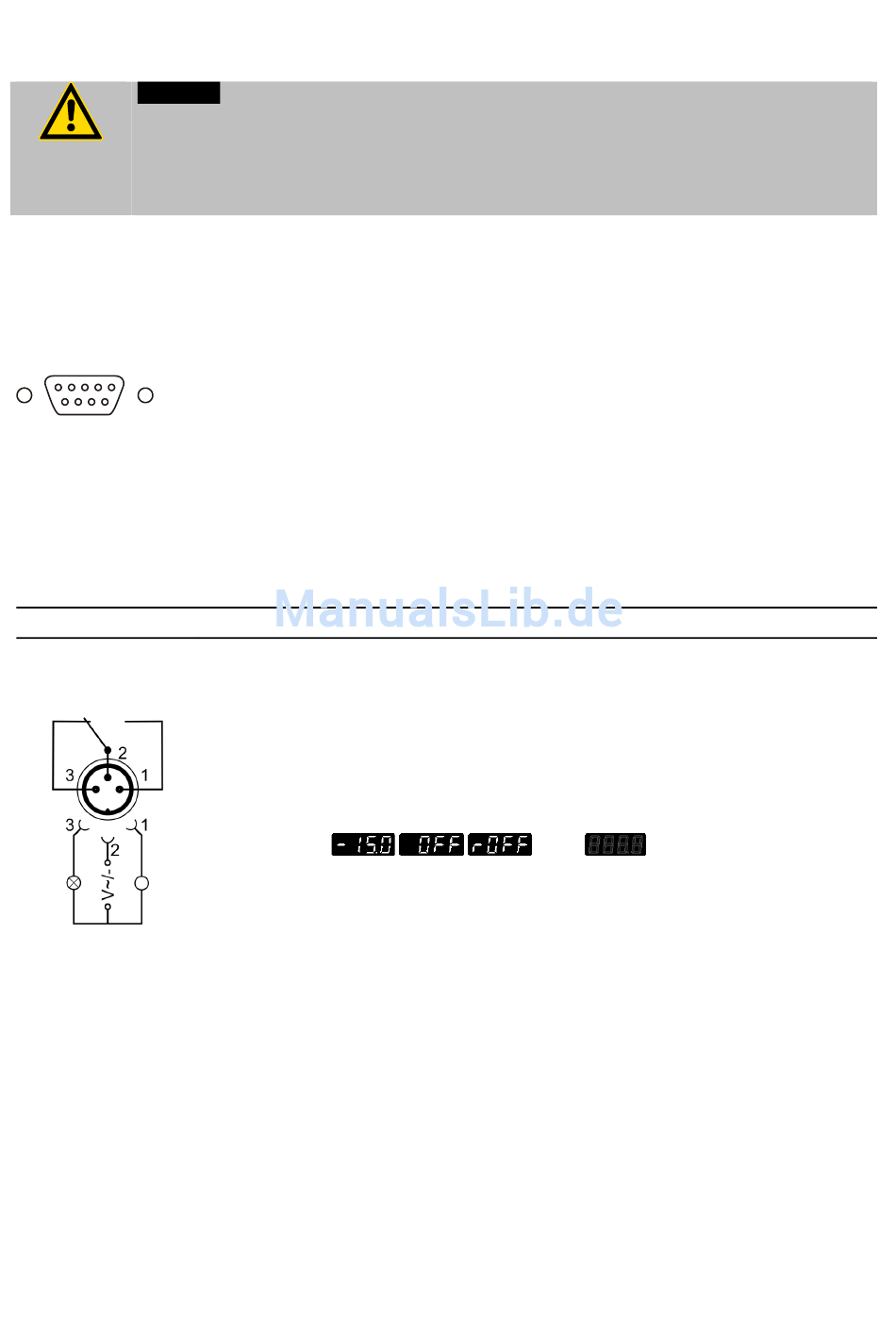

10. Elektrische Anschlussmöglichkeiten
Achtung:
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden.
Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen
sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die
richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere
Betrieb gefährdet werden.
5
1
9 6
RS232C
Zubehör:
Bestell-Nr.
8 980 073
8 900 110
28
Nur geschirmte Leitungen verwenden.
Serielle Schnittstelle RS232
An dieser Buchse kann ein PC, zur Fernbedienung des Thermostaten,
angeschlossen werden.
Beschaltung:
Pin 2 RxD
Pin 3 TxD
Pin 5 0 V
Pin 7 RTS
Pin 8 CTS
Pin 1; 4; 6, 9 sind reserviert, nicht benutzen!
Bestelltext
RS232 Schnittstellenkabel 9-pol./9-pol. , 2,5 m
USB Interface-Adapterkabel
Alarm Ausgang
Dieser Anschluss ist als potentialfreier Wechselkontakt ausgeführt.
(für externes Alarmsignal)
Pin 2 und 3 sind im Alarmfall verbunden.
Pin 2 und 1 sind im Normalbetrieb oder Netzschalter "Aus" verbunden.
Schaltleistung
Schaltspannung dabei
Schaltstrom dabei
Receive Data
Transmit Data
Signal GND
Request to send
Clear to send
oder
max. 30 W / 30 VA
max. 30 V∼/−
max. 1 A
