deMonTage dU sysTeMe 4000
Tout. d'abord,. n'oubliez. pas. de. démonter. les. connecteurs. où. règnent. des.
ten. s ions.dangereuses.
quand la del rouge s'allume / l'indicateur affiche ao.er :
PR4114. est. conçu. pour. répondre. aux. éxigences. d'un. niveau. de. sécurité. SIL2..
De. ce. fait. une. mesure. continue. de. la. boucle. de. courant. de. sortie. 4...20. mA.
est.faite..Si.le.courant.est.à.0,.un.mode.de.detection.d'erreur.commute.la.DEL.
rouge..Cette.fonction.ne.peut.être.validée.que.par.la.programmation..La.remise.
à.zero.de.ce.défaut.se.fait.en.coupant.l'alimentation.
54
figure 1 :

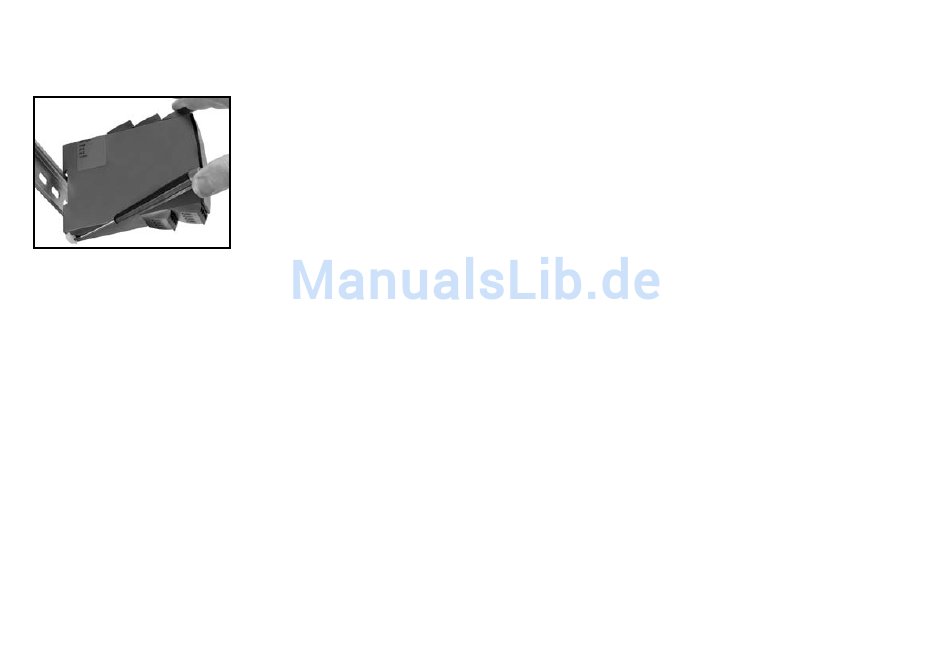

Débloquez.le.verrou.inférieur.pour.
dégager.le.module.du.rail.DIN.
TransMeTTeUr Universel
Preasy 4114
• Entrées : RTD, TC, mV, Ohm, potentiomètre, mA et V
• Alimentation 2-fils > 16 V
• Approbation FM pour installation en Div. 2
• Sorties : courant et tension
• Alimentation multi-tension ca ou cc
options avancées :
•. Programmable.à.l'aide.de.la.façade.de.programmation.(4501),.calibration.de.
process,.simulation.de.signaux,.protection.par.mot.de.passe,.diagnostic.
d'erreurs.et.textes.d'aide.disponibles.en.plusieurs.langues.

fonctions :

•. Mesure.électronique.linéarisée.de.la.température.avec.un.capteur.RTD.ou.un.
thermocouple.
•. Conversion.d'une.variation.de.la.résistance.linéaire.en.un.signal.courant.ou.
tension.analogique..Signal.potentiométrique.en.provenance.de.vannes,.vannes.
papillons.ou.mouvement.linéaire.
•. Alimentation.et.isolateur.de.signaux.pour.transmetteurs.2-fils.
•. Contrôle.de.procédés.avec.sortie.analogique.standard.
•. Isolataion.galvanique.de.signaux.analogiques.et.mesure.de.signaux.flottants.
•. Le.4114.a.été.construit.avec.un.niveau.de.sécurité.élevé.permettant.de.
l'utiliser.dans.les.installations.classées.SIL.2.
Caractéristiques techniques :
•. Quand.l'indicateur./.façade.de.programmation.4501.est.monté,.tous.les.
paramètres.de.fonctionnement.peuvent.être.réglés.quelle.que.soit.l'application..
Le.module.est.équipé.de.commutateurs.électroniques.et.ne.nécessite.donc.
aucun.réglage.de.commutateurs.DIP..
•. La.DEL.verte./.rouge.en.face.avant.indique.un.fonctionnement.normal.ou.
incorrect.du.module.
•. Vérification.continue.des.données.sauvegardées.
•. Isolation.galvanique.3-port.de.2,3.kVca.
