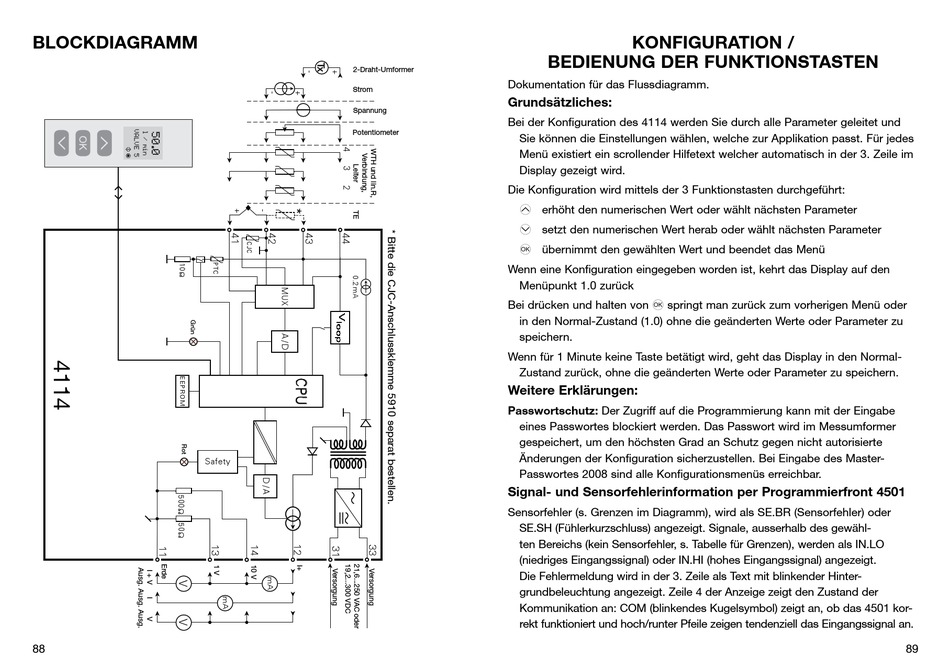

bloCKdiagraMM

Safety
88
2-Draht-Umformer
Dokumentation.für.das.Flussdiagramm.
Strom
grundsätzliches:
Spannung
Bei.der.Konfiguration.des.4114.werden.Sie.durch.alle.Parameter.geleitet.und.
Potentiometer
Sie.können.die.Einstellungen.wählen,.welche.zur.Applikation.passt..Für.jedes.
Menü.existiert.ein.scrollender.Hilfetext.welcher.automatisch.in.der.3..Zeile.im.
Display.gezeigt.wird.
Die.Konfiguration.wird.mittels.der.3.Funktionstasten.durchgeführt:
.. erhöht.den.numerischen.Wert.oder.wählt.nächsten.Parameter
1
.
2
.
3
Wenn.eine.Konfiguration.eingegeben.worden.ist,.kehrt.das.Display.auf.den.
Menüpunkt.1.0.zurück.
Bei.drücken.und.halten.von.
in.den.Normal-Zustand.(1.0).ohne.die.geänderten.Werte.oder.Parameter.zu.
speichern.
Wenn.für.1.Minute.keine.Taste.betätigt.wird,.geht.das.Display.in.den.Normal-
Zustand.zurück,.ohne.die.geänderten.Werte.oder.Parameter.zu.speichern.
Weitere erklärungen:
Passwortschutz:.Der.Zugriff.auf.die.Programmierung.kann.mit.der.Eingabe.
eines.Passwortes.blockiert.werden..Das.Passwort.wird.im.Messumformer.
gespeichert,.um.den.höchsten.Grad.an.Schutz.gegen.nicht.autorisierte.
Änderungen.der.Konfiguration.sicherzustellen..Bei.Eingabe.des.Master-
Passwortes.2008.sind.alle.Konfigurationsmenüs.erreichbar.
signal- und sensorfehlerinformation per Programmierfront 4501
Sensorfehler.(s..Grenzen.im.Diagramm),.wird.als.SE.BR.(Sensorfehler).oder.
SE.SH.(Fühlerkurzschluss).angezeigt..Signale,.ausserhalb.des.gewähl-
ten.Bereichs.(kein.Sensorfehler,.s..Tabelle.für.Grenzen),.werden.als.IN.LO.
(niedriges.Eingangssignal).oder.IN.HI.(hohes.Eingangssignal).angezeigt..
Die.Fehlermeldung.wird.in.der.3..Zeile.als.Text.mit.blinkender.Hinter-
grundbeleuchtung.angezeigt..Zeile.4.der.Anzeige.zeigt.den.Zustand.der.
Kommunikation.an:.COM.(blinkendes.Kugelsymbol).zeigt.an,.ob.das.4501.kor-
rekt.funktioniert.und.hoch/runter.Pfeile.zeigen.tendenziell.das.Eingangssignal.an.
KonfigUraTion /
bedienUng der fUnKTionsTasTen
setzt.den.numerischen.Wert.herab.oder.wählt.nächsten.Parameter
übernimmt.den.gewählten.Wert.und.beendet.das.Menü
.springt.man.zurück.zum.vorherigen.Menü.oder.
3
