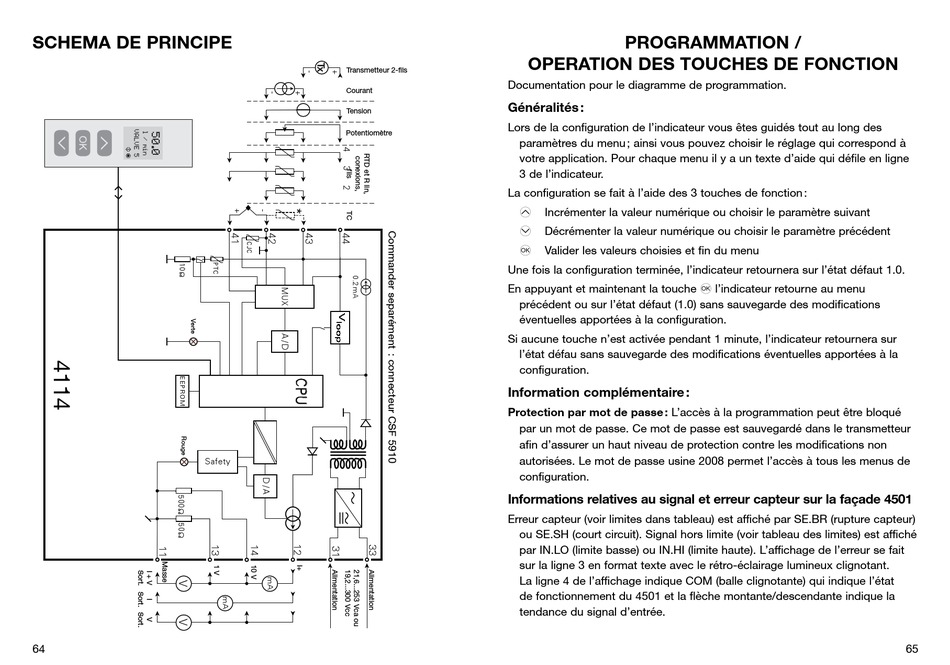

sCheMa de PrinCiPe
Safety
64
Transmetteur.2-fils
Documentation.pour.le.diagramme.de.programmation.
Courant
généralités :
Tension
Lors.de.la.configuration.de.l'indicateur.vous.êtes.guidés.tout.au.long.des.
Potentiomètre
paramètres.du.menu.;.ainsi.vous.pouvez.choisir.le.réglage.qui.correspond.à.
votre.application..Pour.chaque.menu.il.y.a.un.texte.d'aide.qui.défile.en.ligne.
3.de.l'indicateur.
La.configuration.se.fait.à.l'aide.des.3.touches.de.fonction.:
1
.
2
.
3
Une.fois.la.configuration.terminée,.l'indicateur.retournera.sur.l'état.défaut.1.0..
En.appuyant.et.maintenant.la.touche.
précédent.ou.sur.l'état.défaut.(1.0).sans.sauvegarde.des.modifications.
éventuelles.apportées.à.la.configuration.
Si.aucune.touche.n'est.activée.pendant.1.minute,.l'indicateur.retournera.sur.
l'état.défau.sans.sauvegarde.des.modifications.éventuelles.apportées.à.la.
configuration.
information complémentaire :
Protection par mot de passe :.L'accès.à.la.programmation.peut.être.bloqué.
par.un.mot.de.passe..Ce.mot.de.passe.est.sauvegardé.dans.le.transmetteur.
afin.d'assurer.un.haut.niveau.de.protection.contre.les.modifications.non.
autorisées..Le.mot.de.passe.usine.2008.permet.l'accès.à.tous.les.menus.de.
configuration.
informations relatives au signal et erreur capteur sur la façade 4501
Erreur.capteur.(voir.limites.dans.tableau).est.affiché.par.SE.BR.(rupture.capteur).
ou.SE.SH.(court.circuit)..Signal.hors.limite.(voir.tableau.des.limites).est.affiché.
par.IN.LO.(limite.basse).ou.IN.HI.(limite.haute)..L'affichage.de.l'erreur.se.fait.
sur.la.ligne.3.en.format.texte.avec.le.rétro-éclairage.lumineux.clignotant..
La.ligne.4.de.l'affichage.indique.COM.(balle.clignotante).qui.indique.l'état.
de.fonctionnement.du.4501.et.la.flèche.montante/descendante.indique.la.
tendance.du.signal.d'entrée.
PrograMMaTion /
oPeraTion des ToUChes de fonCTion
.. Incrémenter.la.valeur.numérique.ou.choisir.le.paramètre.suivant
Décrémenter.la.valeur.numérique.ou.choisir.le.paramètre.précédent
Valider.les.valeurs.choisies.et.fin.du.menu
3
.l'indicateur.retourne.au.menu.
65
