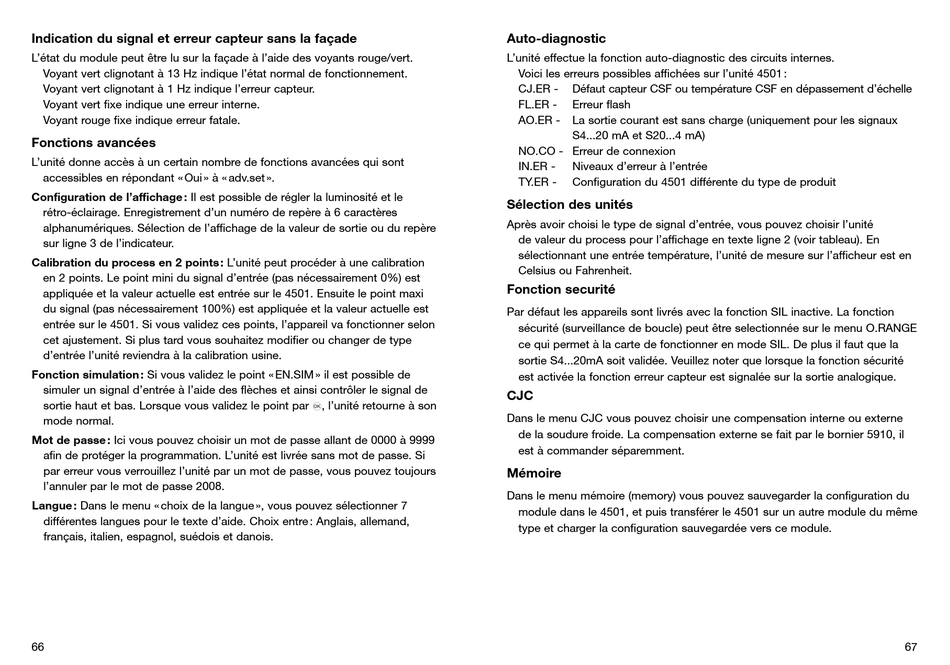

indication du signal et erreur capteur sans la façade
L'état.du.module.peut.être.lu.sur.la.façade.à.l'aide.des.voyants.rouge/vert..
Voyant.vert.clignotant.à.13.Hz.indique.l'état.normal.de.fonctionnement..
Voyant.vert.clignotant.à.1.Hz.indique.l'erreur.capteur..
Voyant.vert.fixe.indique.une.erreur.interne..
Voyant.rouge.fixe.indique.erreur.fatale.
fonctions avancées
L'unité.donne.accès.à.un.certain.nombre.de.fonctions.avancées.qui.sont.
accessibles.en.répondant.«.Oui.».à.«.adv.set.».
Configuration de l'affichage :.Il.est.possible.de.régler.la.luminosité.et.le.
rétro-éclairage..Enregistrement.d'un.numéro.de.repère.à.6.caractères.
alphanumériques..Sélection.de.l'affichage.de.la.valeur.de.sortie.ou.du.repère.
sur.ligne.3.de.l'indicateur.
Calibration du process en 2 points :.L'unité.peut.procéder.à.une.calibration.
en.2.points..Le.point.mini.du.signal.d'entrée.(pas.nécessairement.0%).est.
appliquée.et.la.valeur.actuelle.est.entrée.sur.le.4501..Ensuite.le.point.maxi.
du.signal.(pas.nécessairement.100%).est.appliquée.et.la.valeur.actuelle.est.
entrée.sur.le.4501..Si.vous.validez.ces.points,.l'appareil.va.fonctionner.selon.
cet.ajustement..Si.plus.tard.vous.souhaitez.modifier.ou.changer.de.type.
d'entrée.l'unité.reviendra.à.la.calibration.usine.
fonction simulation : Si.vous.validez.le.point.«.EN.SIM.».il.est.possible.de.
simuler.un.signal.d'entrée.à.l'aide.des.flèches.et.ainsi.contrôler.le.signal.de.
sortie.haut.et.bas..Lorsque.vous.validez.le.point.par.3,.l'unité.retourne.à.son.
mode.normal.
Mot de passe :.Ici.vous.pouvez.choisir.un.mot.de.passe.allant.de.0000.à.9999.
afin.de.protéger.la.programmation..L'unité.est.livrée.sans.mot.de.passe..Si.
par.erreur.vous.verrouillez.l'unité.par.un.mot.de.passe,.vous.pouvez.toujours.
l'annuler.par.le.mot.de.passe.2008.
langue :.Dans.le.menu.«.choix.de.la.langue.»,.vous.pouvez.sélectionner.7.
différentes.langues.pour.le.texte.d'aide..Choix.entre.:.Anglais,.allemand,.
français,.italien,.espagnol,.suédois.et.danois.
66

auto-diagnostic

L'unité.effectue.la.fonction.auto-diagnostic.des.circuits.internes..
Voici.les.erreurs.possibles.affichées.sur.l'unité.4501.:.
CJ.ER.-. Défaut.capteur.CSF.ou.température.CSF.en.dépassement.d'échelle.
FL.ER.-. Erreur.flash.
AO.ER.-. La.sortie.courant.est.sans.charge.(uniquement.pour.les.signaux..
. S4...20.mA.et.S20...4.mA).
NO.CO.-. Erreur.de.connexion.
IN.ER.-. Niveaux.d'erreur.à.l'entrée.
TY.ER.-. Configuration.du.4501.différente.du.type.de.produit
sélection des unités
Après.avoir.choisi.le.type.de.signal.d'entrée,.vous.pouvez.choisir.l'unité.
de.valeur.du.process.pour.l'affichage.en.texte.ligne.2.(voir.tableau)..En.
sélectionnant.une.entrée.température,.l'unité.de.mesure.sur.l'afficheur.est.en.
Celsius.ou.Fahrenheit.
fonction securité
Par.défaut.les.appareils.sont.livrés.avec.la.fonction.SIL.inactive..La.fonction.
sécurité.(surveillance.de.boucle).peut.être.selectionnée.sur.le.menu.O.RANGE.
ce.qui.permet.à.la.carte.de.fonctionner.en.mode.SIL..De.plus.il.faut.que.la.
sortie.S4...20mA.soit.validée..Veuillez.noter.que.lorsque.la.fonction.sécurité.
est.activée.la.fonction.erreur.capteur.est.signalée.sur.la.sortie.analogique.
CjC
Dans.le.menu.CJC.vous.pouvez.choisir.une.compensation.interne.ou.externe.
de.la.soudure.froide..La.compensation.externe.se.fait.par.le.bornier.5910,.il.
est.à.commander.séparemment.
Mémoire
Dans.le.menu.mémoire.(memory).vous.pouvez.sauvegarder.la.configuration.du.
module.dans.le.4501,.et.puis.transférer.le.4501.sur.un.autre.module.du.même.
type.et.charger.la.configuration.sauvegardée.vers.ce.module.
