DLS-6 + DLS-18

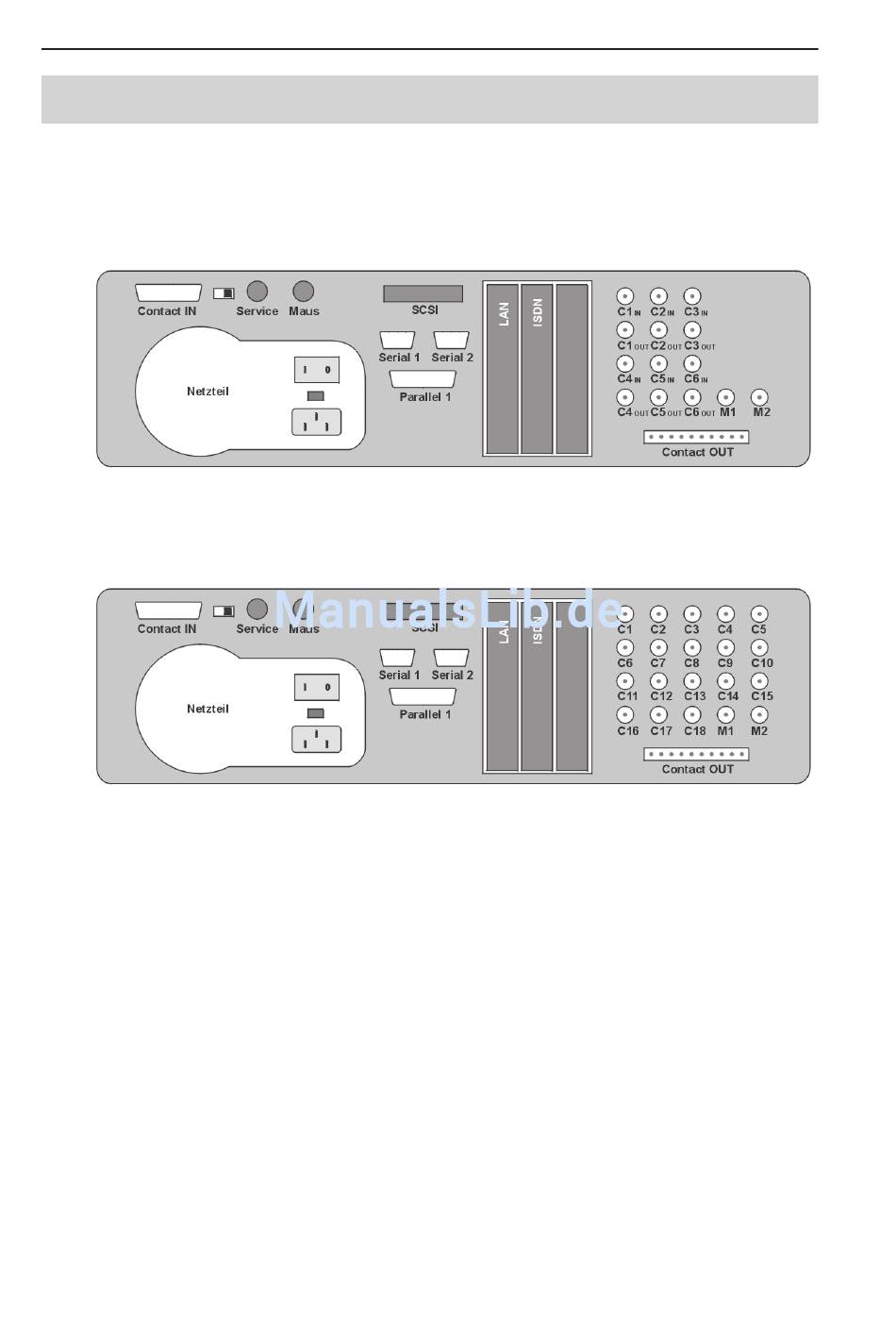

Anschlußfeld des DLS
Videoeingänge
Durchschleif-
ausgänge
14
DLS-6
DLS-18
Die 6 bzw. 18 Videoeingänge des DLS-18 sind als BNC-Buch-
sen C1 bis C18 ausgeführt.
Die Durchschleifausgänge des DLS-6 sind jeweils unterhalb
der entsprechenden
(C1 IN - C1 OUT usw.).
Beim DLS-18 kann der Durchschleifausgang mit einem BNC-
Verteiler (z.B. T-Stück) realisiert werden.
Der Abschlußwiderstand muß intern abgeschaltet werden.
Diese Maßnahme ist nur von geschultem Fachpersonal
durchzuführen.
Videoeingänge
Dallmeier electronic GmbH
angebracht
