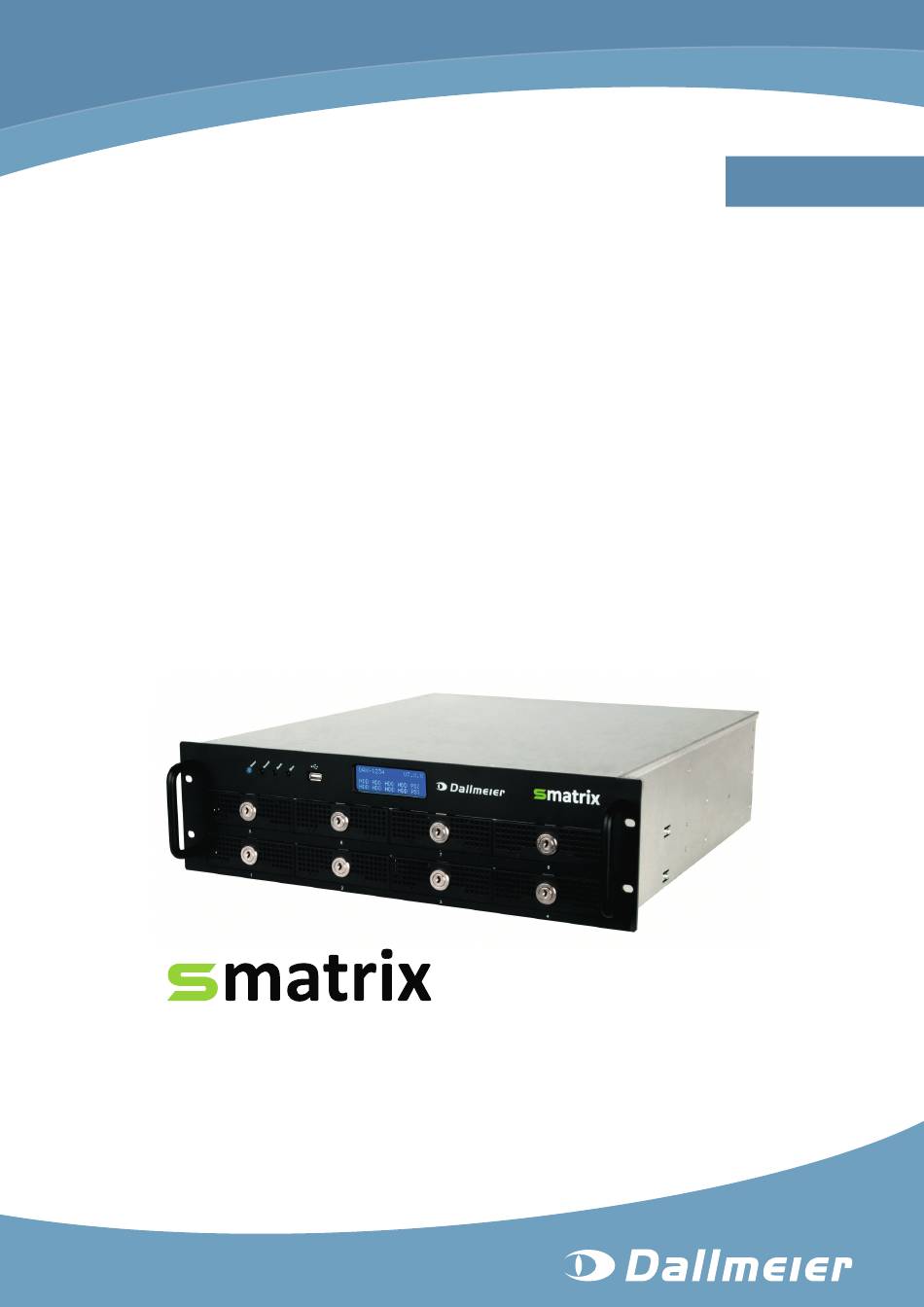

- Seite 1 Service Deutsch Hybrid VideoIP-Appliance DMX 2400 Rev. 1.0.1 / 2012-01-19...
- Seite 2 Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht. Sollte im Einzelfall auf geschützte Rechte nicht gesondert hingewiesen werden, berechtigt dies nicht zu der Annahme, dass die Marke ungeschützt ist.
-
Seite 3: Inhaltsverzeichnis
Parameterimport ...................15 Festplatten ....................17 Identifikation ....................17 7.1.1 Informationsdialog..................17 7.1.2 Display ......................18 Ablauf ......................18 7.2.1 Mit RAID-System ..................19 7.2.2 Ohne RAID-System ..................20 Austausch .....................21 Netzteilmodule ....................24 Identifikation ....................24 8.1.1 Display ......................24 8.1.2 Informationsdialog..................24 8.1.3 Status-LED....................25 Deaktivierung ....................26 Austausch .....................26 Reinigung ....................28 www.dallmeier.com... -
Seite 4: Einführung
Verschiedene Warnworte und Warnsymbole weisen auf potenzielle Gefahrenquellen hin. GEFAHR GEFAHR kennzeichnet eine Gefahr, die zu Tod oder schwerer Verletzung führt, wenn sie nicht vermieden wird. WARNUNG WARNUNG kennzeichnet eine Gefahr, die zu Tod oder schwerer Verlet- zung führen kann, wenn sie nicht vermieden wird. www.dallmeier.com... - Seite 5 Übersichtlichkeit des Dokuments verwendet: Handlungsanweisungen sind durch Pfeile () gekennzeichnet. Fett/kursiv formatierte Ausdrücke weisen in der Regel auf ein Bedienelement der Benut- zeroberfläche (Buttons, Menüeintrage) hin. Kursiv formatierte Absätze bieten Informationen zu Grundlagen, Besonderheiten und effi- zienter Vorgehensweise sowie allgemeine Empfehlungen. www.dallmeier.com...
-
Seite 6: Sicherheitshinweise
Ein plötzlicher Spannungsabfall könnte das RAID-System beschädigen. Veränderungen Nehmen Sie keine Veränderungen an Hard- oder Software vor, die nicht von Dallmeier geprüft und freigegeben wurden. Nicht geeignete Veränderungen können zu Funktionsstö- rungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. - Seite 7 Das Gehäuse des Geräts darf zur Inbetriebnahme, Prüfung, Wartung und Reparatur nur von geschultem Fachpersonal geöffnet werden. Entsorgung Trennen Sie das Gerät von der Stromversorgung. Entfernen Sie alle angeschlossenen Geräte. Geben Sie das Gerät an Ihren zuständigen Vertriebspartner zurück. www.dallmeier.com...
-
Seite 8: Login
Nach dem Start (bis zu circa 5 Minuten) ist der Recorder für den lokalen Login bereit. Das Hintergrundbild der Konfigurationsoberfläche wird angezeigt. Abb. 3-1 Linksklicken Sie den Hintergrund. Der Dialog Login Rekorder wird angezeigt. Geben Sie den Benutzernamen ein. Geben Sie das Passwort ein. Klicken Sie den Button OK. www.dallmeier.com... -
Seite 9: Fern-Login
Der Dialog NetConfig Login wird angezeigt. Abb. 3-3 Stellen Sie den erforderlichen Modus ein. Geben Sie die erforderliche IP-Adresse ein. Geben Sie das erforderliche Passwort ein. Bestätigen Sie mit Login. Die Verbindung zum Recorder wird hergestellt. www.dallmeier.com... - Seite 10 DMX 2400 Die grafische Konfigurationsoberfläche des Recorders wird angezeigt. Abb. 3-4 Nehmen Sie die erforderlichen Einstellungen vor (siehe im Folgenden). www.dallmeier.com...
-
Seite 11: Lizenzen
Nach der Aktivierung von Eigenschaften und Funktionen ist ein Neustart des Recorders erforderlich. Der Neustart erfolgt in der Regel automatisch. Sollte dies nicht der Fall sein, starten Sie den Recorder manuell neu. Öffnen Sie den Dialog Lizenzen über System > Info > Lizenzen. Abb. 4-2 www.dallmeier.com... - Seite 12 DMX 2400 Stellen Sie sicher, dass die Eigenschaft oder Funktion als aktiv markiert ist. Prüfen Sie die Funktionsfähigkeit der Eigenschaft oder Funktion. Beachten Sie, dass unter Umständen weitere Einstellungen erforderlich sind. www.dallmeier.com...
-
Seite 13: Update
Öffnen Sie den Dialog Software-Update über System > Service > Software-Update. Abb. 5-1 Wählen Sie das Speichermedium als Quelle. Klicken Sie Einlesen. Wählen Sie die relevante Update-Datei. Bestätigen Sie mit OK. Folgen Sie den Anweisungen der nachfolgenden Dialoge. www.dallmeier.com... -
Seite 14: Systemparameter
Wählen Sie den relevanten Spurmodus. Bestätigen Sie mit OK. Parameterexport Die Systemparameter können nach einem Export archiviert und an spezielle Anforderun- gen angepasst werden. Öffnen Sie den Dialog Konfiguration speichern über System > Systemparameter > Konfiguration speichern. www.dallmeier.com... -
Seite 15: Parameterimport
Gesicherte oder modifizierte Systemparameter können importiert werden, um die Konfigu- ration des Gerätes wiederherzustellen. ACHTUNG Unpassende oder fehlerhaft modifizierte Systemparameter können zum Verlust der Aufzeichnungen und zu einer dauerhaften Störung des Gerätes führen. Öffnen Sie den Dialog Konfiguration wiederherstellen über System > Systempara- meter > Konfiguration wiederherstellen. www.dallmeier.com... - Seite 16 DMX 2400 Abb. 6-3 Beachten Sie die ausführlichen Erklärungen im Dialog. Wählen Sie das Speichermedium als Quelle. Wählen Sie die relevante Importoption. Bestätigen Sie mit OK. www.dallmeier.com...
-
Seite 17: Festplatten
• Leere HDD-Halter werden grau dargestellt. • Aktive HDDs werden grün dargestellt. • Defekte HDDs werden rot dargestellt. • Reserve-HDDs werden gelb dargestellt. • HDDs im Wiederherstellungsprozess werden orange dargestellt. Prüfen Sie die Zustände der Festplatten. Identifizieren Sie die defekte Festplatte. www.dallmeier.com... -
Seite 18: Display
SSS = Reserve HDD Abb. 7-3 XXX = Defekte HDD ooo = HDD im Wiederherstellungsprozess Prüfen Sie den Status der Festplatten. Identifizieren Sie die defekte Festplatte. Ablauf Der Ablauf eines Festplattentausches unterscheidet sich bei Geräten mit und ohne RAID- System. www.dallmeier.com... -
Seite 19: Mit Raid-System
Gehen Sie vor wie im Folgenden beschrieben, um die höchstmögliche Datensicherheit zu gewährleisten: Beachten Sie, dass • neue HDDs von Dallmeier getestet und zum Einbau freigegeben sein müssen (HDD- Whitelist im Partnerforum). • neue HDDs nicht formatiert und nicht partitioniert sein dürfen. -
Seite 20: Ohne Raid-System
Aufnahmen verloren gehen. Die Einstellungen des Gerätes blei- ben komplett erhalten. Beachten Sie, dass • neue HDDs von Dallmeier getestet und zum Einbau freigegeben sein müssen (HDD- Whitelist im Partnerforum) • neue HDDs nicht formatiert und nicht partitioniert sein dürfen. -
Seite 21: Austausch
Um eine defekte Festplatte auszutauschen, verfahren Sie wie folgt: ACHTUNG Zur Vermeidung von Datenverlusten und Sachschäden beachten Sie den oben beschriebenen Ablauf. Identifizieren Sie die fehlerhafte Festplatte wie oben beschrieben. Abb. 7-8 Entsperren Sie den Festplatten-Halter mit dem Schlüssel. www.dallmeier.com... - Seite 22 Legen Sie die neue Festplatte in den Festplatten-Halter. Stellen Sie sicher, dass die Anschlüsse der Festplatte an der Rückseite des Festplatten- Halters positioniert sind. Montieren Sie die Festplatte mit den 4 Schrauben. Abb. 7-11 Setzen Sie den Festplatten-Halter in die Führungsschiene ein. www.dallmeier.com...
- Seite 23 Achten Sie darauf nicht zu verkanten. Wenden Sie keine Gewalt an. Abb. 7-13 Stellen Sie sicher, dass der Festplatten-Halter und das Gehäuse bündig abschließen. Verriegeln Sie den Festplatten-Halter mit dem Schlüssel. Die neue Festplatte wird initialisiert wie oben beschrieben. www.dallmeier.com...
-
Seite 24: Netzteilmodule
Das ausgeschaltete oder defekte Netzteilmodul wird durch XXX angezeigt. 8.1.2 Informationsdialog Der Status der Netzteilmodule wird im Dialog Info auf der Registerkarte Spannungsver- sorgung angezeigt. Öffnen Sie den Dialog Info über System > Info. Wählen Sie den Tab Spannungsversorgung. Der Tab Spannungsversorgung wird angezeigt. www.dallmeier.com... -
Seite 25: Status-Led
Bestätigen Sie abschließend mit OK. 8.1.3 Status-LED Der Status der Netzteilmodule wird auch durch die grüne LED an der Frontseite des Mo- duls angezeigt. Abb. 8-3 Grüne LED leuchtet = Netzteilmodul eingeschaltet und OK Grüne LED leuchtet nicht = Netzteilmodul ausgeschaltet oder defekt www.dallmeier.com... -
Seite 26: Deaktivierung
Wenn das Gerät mit zwei redundanten Netzteilmodulen betrieben wird, kann eines im lau- fenden Betrieb ausgetauscht werden. Schalten Sie das defekte Netzteilmodul mit dem entsprechenden Netzschalter aus. Entfernen Sie das Netzkabel. Lösen Sie die Schrauben an der Oberkante des Netzteilmoduls. Abb. 8-5 www.dallmeier.com... - Seite 27 Befestigen Sie das Netzteilmodul mit den 2 Schrauben an der Oberkante. Schließen Sie das Netzkabel an. Schalten Sie das neue Netzteilmodul mit dem entsprechenden Netzschalter an. Das Netzteilmodul wird automatisch in Betrieb genommen. Das Gerät wird von den redun- danten Netzteilmodulen zu gleichen Teilen mit Spannung versorgt. www.dallmeier.com...
-
Seite 28: Reinigung
Verwenden Sie keine Reinigungsmittel, da die enthaltenen Lösungsmit- tel das Gerät beschädigen können. Reinigen Sie das Gehäuse (außen) mit einem weichen, trockenen und antistatischen Staub-Tuch. Entfernen Sie Staubablagerungen an den Lüfteröffnungen durch vorsichtiges Absau- gen, falls erforderlich. www.dallmeier.com...
