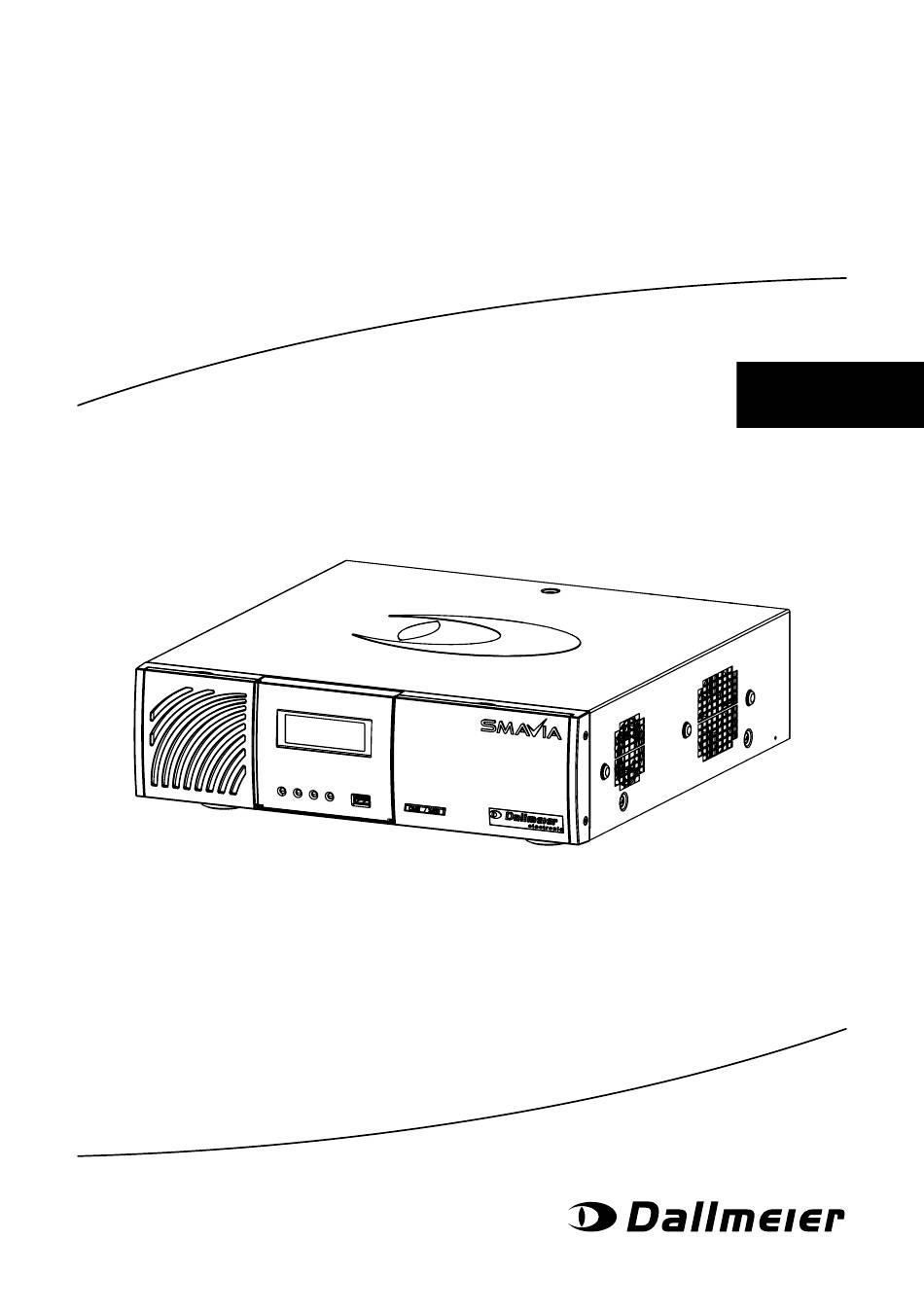

- Seite 1 DMS 2400 II Inbetriebnahme Deutsch 005993 / 1.0.0 / 2016-04-27...
- Seite 2 Mit ® gekennzeichnete Marken sind eingetragene Marken von Dallmeier electronic. Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht.
- Seite 3 5× 1× 1× 1× 5× 2× 8×...
-
Seite 5: Inhaltsverzeichnis
DMS 2400 II Inhalt 1 Gültigkeit 2 Dokumente Dieses Dokument Mitgeltende Dokumente 3 Darstellungskonventionen 4 Sicherheitshinweise 5 Allgemeine Hinweise Lieferumfang Transport und Verpackung Gewährleistung Bestimmungsgemäße Verwendung Zulassungen/Zertifizierungen 6 Anforderungen 7 Installation 8 HDD Einbau 9 Anzeigen 10 Anschlüsse 11 Inbetriebnahme und Login Inbetriebnahme Login... -
Seite 6: Gültigkeit
DMS 2400 II Gültigkeit Dieses Dokument ist gültig für die SMAVIA Appliance DMS 2400 II. Abbildungen in diesem Dokument können vom tatsächlichen Produkt abweichen. Dokumente Die Produktdokumentation umfasst verschiedene Dokumente, die ge- druckt und/oder auf einem digitalen Medium mitgeliefert werden. -
Seite 7: Dieses Dokument
DMS 2400 II Dieses Dokument Inbetriebnahme Das Dokument „Inbetriebnahme“ (dieses Dokument) enthält detaillierte Beschreibungen zu Installation, Anschluss und Inbetriebnahme des Ge- räts sowie Sicherheitshinweise und allgemeine Hinweise. Zielgruppe dieses Dokuments sind geschulte Systemintegratoren. Mitgeltende Dokumente Datenblatt Das Dokument „Datenblatt“ enthält detaillierte technische Spezifikatio- nen und Eigenschaften des Geräts. -
Seite 8: Darstellungskonventionen
DMS 2400 II Darstellungskonventionen Dieses Dokument kann verschiedene Warnworte und Warnsymbole ent- halten, die auf potenzielle Gefahrenquellen hinweisen: GEFAHR GEFAHR kennzeichnet eine Gefahr, die zu Tod oder schwerer Verlet- zung führt, wenn sie nicht vermieden wird. WARNUNG WARNUNG kennzeichnet eine Gefahr, die zu Tod oder schwerer Ver- letzung führen kann, wenn sie nicht vermieden wird. - Seite 9 DMS 2400 II Zur Verbesserung der Übersichtlichkeit und Lesbarkeit dieses Dokuments werden verschiedene Textformatierungen und Hervorhebungen verwen- det: Handlungsanweisungen sind durch Pfeile (➡) gekennzeichnet. Fette und kursive Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder dessen Benutzeroberfläche (Buttons, Menüeinträge) hin.
-
Seite 10: Sicherheitshinweise
Verordnungen in Bezug auf Daten-, Arbeits- und Umweltschutz. Stellen Sie ihre Einhaltung sicher. Systemkomponenten Verwenden Sie nur interne Komponenten, die von Dallmeier geprüft und freigegeben wurden. Nicht geeignete interne Komponenten können zu Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung füh- ren. - Seite 11 DMS 2400 II Dokumentation Die Produktdokumentation umfasst verschiedene Dokumente, die ge- druckt und/oder auf einem digitalen Medium mitgeliefert werden. Lesen Sie alle mitgelieferten Dokumente sorgfältig und vollständig, bevor Sie das Gerät verwenden. Beachten Sie immer die enthaltenen Anweisungen, Hinweise und War- nungen sowie die technischen Spezifikationen im Produktdatenblatt.
- Seite 12 DMS 2400 II Betriebsbedingungen Ungeeignete Betriebsbedingungen können zu einer verkürzten Lebens- dauer, Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. Beachten Sie die Vorgaben der technischen Daten, die Anforderungen an die Betriebsumgebung und die Wartungsvorschriften. Erschütterungen Erschütterungen können zu Funktionsstörungen und Beschädigungen führen.
-
Seite 13: Allgemeine Hinweise
DMS 2400 II Allgemeine Hinweise Lieferumfang Im Standardlieferumfang sind enthalten: • 1× SMAVIA Appliance DMS 2400 II • 1× Maus • 5× Filtermatte • 8× HDD-Befestigungsschraube (Innensechsrund, 6-32 UNC × 5/32") • 2× Schlüssel für HDD-Hebelschloss • 1× Netzkabel (IEC 60320 C13 Kaltgerätestecker auf europäischem Schutzkontaktstecker) •... -
Seite 14: Transport Und Verpackung
Maßgeblich sind die jeweils bei Vertragsabschluss geltenden Allgemeinen Geschäftsbedingungen (AGB). Bestimmungsgemäße Verwendung Der DMS 2400 II ist eine hochperformante Appliance mit einer Verar- beitungskapazität für bis zu 24 IP-Videokanäle. In Verbindung mit der dedizierten Software SMAVIA Recording Server ist er die optimale und kaskadierbare IP-Sicherheitsanwendung für z. -
Seite 15: Zulassungen/Zertifizierungen
DMS 2400 II Zulassungen/Zertifizierungen Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden Zu- lassungen/Zertifizierungen für das Gerät vor: • CE • FCC • ACA • UL • geprüft nach DIN 50130-4 Beachten Sie mögliche Aktualisierungen auf www.dallmeier.com. www.dallmeier.com... -
Seite 16: Anforderungen
DMS 2400 II 6 Anforderungen Allgemein Das Gerät ist für den autonomen Betrieb (stand-alone) konzipiert. ➡ Stellen Sie das Gerät an einen Ort mit beschränktem Zugang auf (Geräte- oder Server-Raum). Schädliche Umgebungsbedingungen können die Lebensdauer verkürzen und Fehlfunktionen oder Beschädigungen verursachen. - Seite 17 DMS 2400 II Betrieb in einem 19''-Rack Das Gerät kann optional in einem 19''-Standard-Rack mit aktiver Belüf- tung montiert und betrieben werden. Aufstellung Rack ➡ Stellen Sie einen Freiraum von min. 60 cm an der Vorderseite des Racks sicher, um die Tür vollständig öffnen zu können.
-
Seite 18: Installation
DMS 2400 II Installation Die Installation und Inbetriebnahme des Geräts darf nur von geschultem Fachpersonal durchgeführt werden. Abmessungen 122 mm 425 mm 446 mm Positionierung ➡ Stellen Sie eine stabile und horizontale Fläche sicher. ➡ Stellen Sie 10 cm Freiraum an der vorderen, hinteren und rechten Seite sicher. -
Seite 19: Hdd Einbau
Für den Einbau der Festplatten benötigen Sie folgendes Werkzeug: • Torx-/Sechsrund-Schraubendreher (T10) Beachten Sie, dass alle eingebauten Festplatten • von Dallmeier getestet und zum Einbau freigegeben sein müssen (siehe HDD-Whitelist auf www.dallmeier.com). • nicht formatiert und nicht partitioniert sein dürfen. - Seite 20 DMS 2400 II ➡ Legen Sie den HDD-Einschub auf die Unterseite der HDD. ➡ Stellen Sie sicher, dass die Anschlüsse der HDD an der Rückseite des HDD-Einschubs positioniert sind. ➡ Stellen Sie sicher, dass HDD und HDD-Einschub an der Rückseite bündig abschließen.
- Seite 21 DMS 2400 II ➡ Schieben Sie den HDD-Einschub vorsichtig in das Gehäuse ein. ➡ Stellen Sie sicher, dass HDD-Einschub und Gehäuse bündig abschließen. ➡ Verriegeln Sie den HDD-Einschub mit dem Schlüssel. Die HDD wird beim ersten Start des Gerätes initialisiert und in Betrieb genommen.
-
Seite 22: Anzeigen
DMS 2400 II 9 Anzeigen An der Frontseite des Gerätes werden Informationen und Statusmeldun- gen mit einem Display und Status-LEDs angezeigt. A B C D E F G H Luftfilter Hinter der Klappe Power (blau) Leuchtet immer, wenn das Gerät eingeschaltet ist. Record (grün) Zeigt die Aufnahmeaktivität (Festplattenaktivität) des Gerätes an. - Seite 23 DMS 2400 II A B C D E F Seriennummer Zeile für Statusmeldungen Gerätetyp Interne Temperatur Externe Temperatur Versionsnummer SMAVIA Recording Server www.dallmeier.com...
-
Seite 24: Anschlüsse
DMS 2400 II 10 Anschlüsse Die Anschlüsse können abhängig von der bestellten Ausstattung oder Variante abweichen. A B C D E F G H I J K L M N O P Q R S T U V Kontakt IN Kameras (1-6/7-12/13-18/19-24) USB Schnittstelle 4× Weidmüller Buchse, 8 Pins, nur für 2× USB 2.0, Typ A Schalter / Taster (potentialfrei) Kontakt IN global (1-6) Ethernet Schnittstelle 1 Weidmüller Buchse, 8 Pins, nur für RJ45, 10/100/1000 Mbps... -
Seite 25: Serielle Schnittstelle (I Und Q)
DMS 2400 II Serielle Schnittstelle (I und Q) 1 2 3 4 5 D-SUB, 9 Pins 6 7 8 9 Belegung Belegung Belegung DCD (Data Carrier Detect) DTR (Data Terminal Ready) RTS (Request to Send) RxD (Receive Data) CTS (Clear to Send) TxD (Transmit Data) -
Seite 26: Inbetriebnahme Und Login
DMS 2400 II 11 Inbetriebnahme und Login Inbetriebnahme ➡ Schließen Sie das Gerät an die Stromversorgung an. ➡ Stellen Sie sicher, dass ein Monitor und eine Maus angeschlossen sind. ➡ Schalten Sie den Monitor und das Gerät ein. Nachdem der Start abgeschlossen ist, wird die Benutzeroberfläche im Grundzustand angezeigt. - Seite 27 DMS 2400 II Der Dialog Login Rekorder wird angezeigt. ➡ Klicken Sie Später, um sich anzumelden ohne ein Passwort zu ändern. Die Konfigurationsoberfläche wird angezeigt. (Abbildung ähnlich) ➡ Beachten Sie die entsprechende Dokumentation „Konfiguration“. www.dallmeier.com...
-
Seite 28: Inbetriebnahme Und Fernlogin
DMS 2400 II 12 Inbetriebnahme und Fernlogin Inbetriebnahme ➡ Schließen Sie das Gerät an das Netzwerk an. ➡ Schließen Sie das Gerät an die Stromversorgung an. ➡ Schalten Sie das Gerät ein. Nachdem der Start abgeschlossen ist (bis zu ca. 5 Minuten), ist das Gerät für die Fernkonfiguration via Ethernet bereit. - Seite 29 DMS 2400 II ➡ Geben Sie die Seriennummer (z. B. DAX5-12345678) als Passwort ein. ➡ Bestätigen Sie mit Login. Die Konfigurationsoberfläche wird angezeigt. Wenn die Check-Box Slow Network aktiviert ist, wird die Konfigurationsoberfläche vor der Übertragung für schmalbandige Verbindungen komprimiert.
-
Seite 30: Spezifikationen
DMS 2400 II 13 Spezifikationen Komponenten Multi-Core 8 GB Flash-Modul 8 GB (für Betriebssystem und Applikation) Festplatten Bis zu 2× 3,5" HDD (optional) Speicherkapazität Aktuell bis zu 12 TB (ohne RAID) Lüfter 3× mit automatischer Drehzahlanpassung Netzteilmodul Integriert Schnittstellen Video IN analog 24× FBAS/BNC, durchschleiffähig (optional, Mounting Kit 003815) Video OUT 2×... -
Seite 31: Elektrische Daten
Gewicht Ca. 12 kg mit 2 HDDs Umgebungsdaten Temperatur +5°C bis zu +40°C Empfohlene Temperatur +20°C bis zu +25°C Luftfeuchtigkeit 5 − 70% RH, nicht kondensierend Luftbelastung Staubfrei Detaillierte technische Spezifikationen und mögliche Aktualisierungen finden Sie im aktuellen Produktdatenblatt auf www.dallmeier.com. www.dallmeier.com... -
Seite 32: Wartung
DMS 2400 II 14 Wartung Das Gerät darf zur Inbetriebnahme, Prüfung, Wartung und Reparatur nur von geschultem Fachpersonal geöffnet werden. WARNUNG Gefahr durch elektrischen Schlag Das Gerät ist mit redundanten Netzteilen ausgestattet. ➡ Stellen Sie sicher, dass alle Anschlussleitungen vom Versorgungs- kreis getrennt sind VORSICHT... - Seite 33 DMS 2400 II Notizen www.dallmeier.com...
- Seite 34 DMS 2400 II Notizen www.dallmeier.com...
- Seite 35 DMS 2400 II Notizen www.dallmeier.com...
- Seite 36 Dallmeier electronic GmbH & Co.KG Cranachweg 1 · 93051 Regensburg · Deutschland Telefon +49 (0) 941 87 00-0 · Fax +49 (0) 941 87 00-180 www.dallmeier.com · info@dallmeier.com...
