Elektrische Installation 24 V DC
11.4 elektrische installation für
Fluidmengenregler typ 8750
Die elektrische Installation für den Fluidmengenregler
finden Sie im Quickstart von Typ 8750.
12

PrOFiBus DP / DeViceneT

Der Quickstart beschreibt nur die elektrische Installation des
Typs 8692/8693 und die Festlegung der Grundeinstellungen.
Die Einstellungen der Buskommunikation über das Menü
BUS.COMM ist in der Bedienungsanleitung von Typ
8692/8693 beschrieben.
12.1

elektrische installation

Vorgehensweise:
→ Den Typ 8692/8693 entsprechend den Tabellen anschließen.
Zum Anschluss der Technischen Erde befindet sich am elektrischen
Anschlussgehäuse ein Gewindestift mit Mutter. (siehe „Bild 18:
Elektrischer Anschluss Profibus DP").
→ Den Gewindestift mit einem geeigneten Erdungspunkt ver-
binden. Zur Gewährleistung der elektromagnetischen Verträg-
lichkeit (EMV) darauf achten, dass das Kabel möglichst kurz
ist (max. 30 cm, Ø 1,5 mm
Nach Anlegen der Betriebsspannung ist der Typ 8692/8693 in
Betrieb.
→ Nun die erforderlichen Grundeinstellungen und Anpassungen
für den Positioner/Prozessregler vornehmen. Siehe Kapitel
„13 Inbetriebnahme" .
).
2
Bezeichung der Rundsteckverbinder - PROFIBUS DP:
1
4
3
3
4
2
3
4
Schalter
(zur Bedienung Verschraubung lösen)

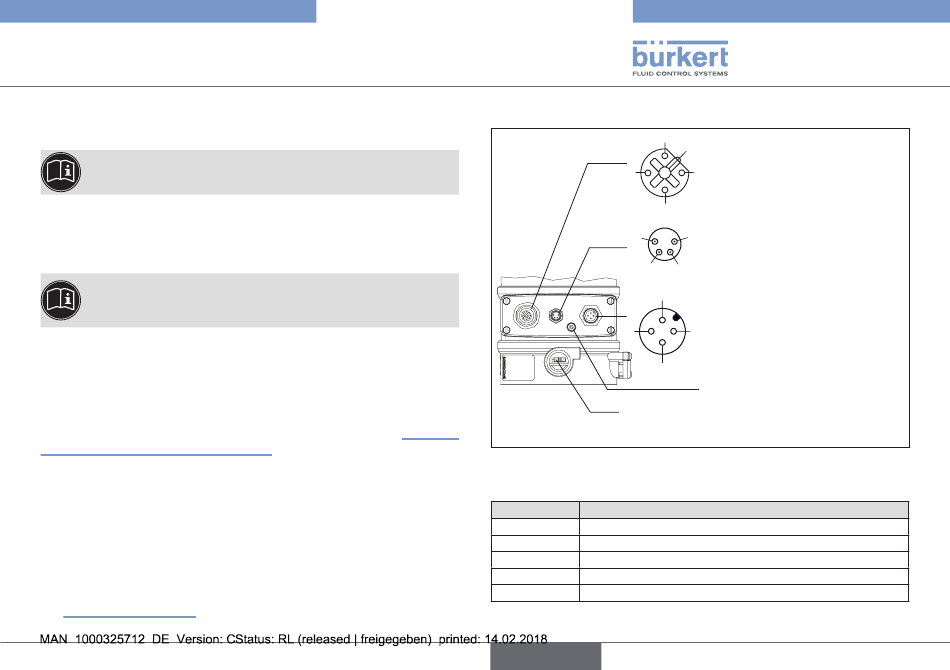

Bild 18: Elektrischer Anschluss Profibus DP
X2 - Buchse m12, 5-polig (Bus-Anschluss)
Pin signal
1 VP+5
2 RxD/TxD-N
3 DGND
4 RxD/TxD-N
5 Schirm
Tab. 9: X2 - Buchse M12, 5-polig (Bus-Anschluss - PROFIBUS DP)
deutsch
X2 - Buchse m12, 5-polig
5
(invers codiert)
2
(PROFIBUS DP)
X5 - rundstecker m8, 4-polig
1
(nur typ 8693)
Eingangssignale
2
Prozess-Istwert
X6 - rundstecker m12,
1 4-polig
Betriebsspannung
Erdungsschraube (TE)
65
