WS 200V D CM / WS 210V D CM
Installationsanleitung
Warnhinweise
–
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter
Bauelemente beachten.
–
Die Sprechstelle darf nur von autorisiertem Fachpersonal installiert
werden.
Einschränkung Video:
–
Eine Videoaufschaltung via WAN-Vernetzung mittels G8-WAN,
G3-WAN ist nicht möglich!

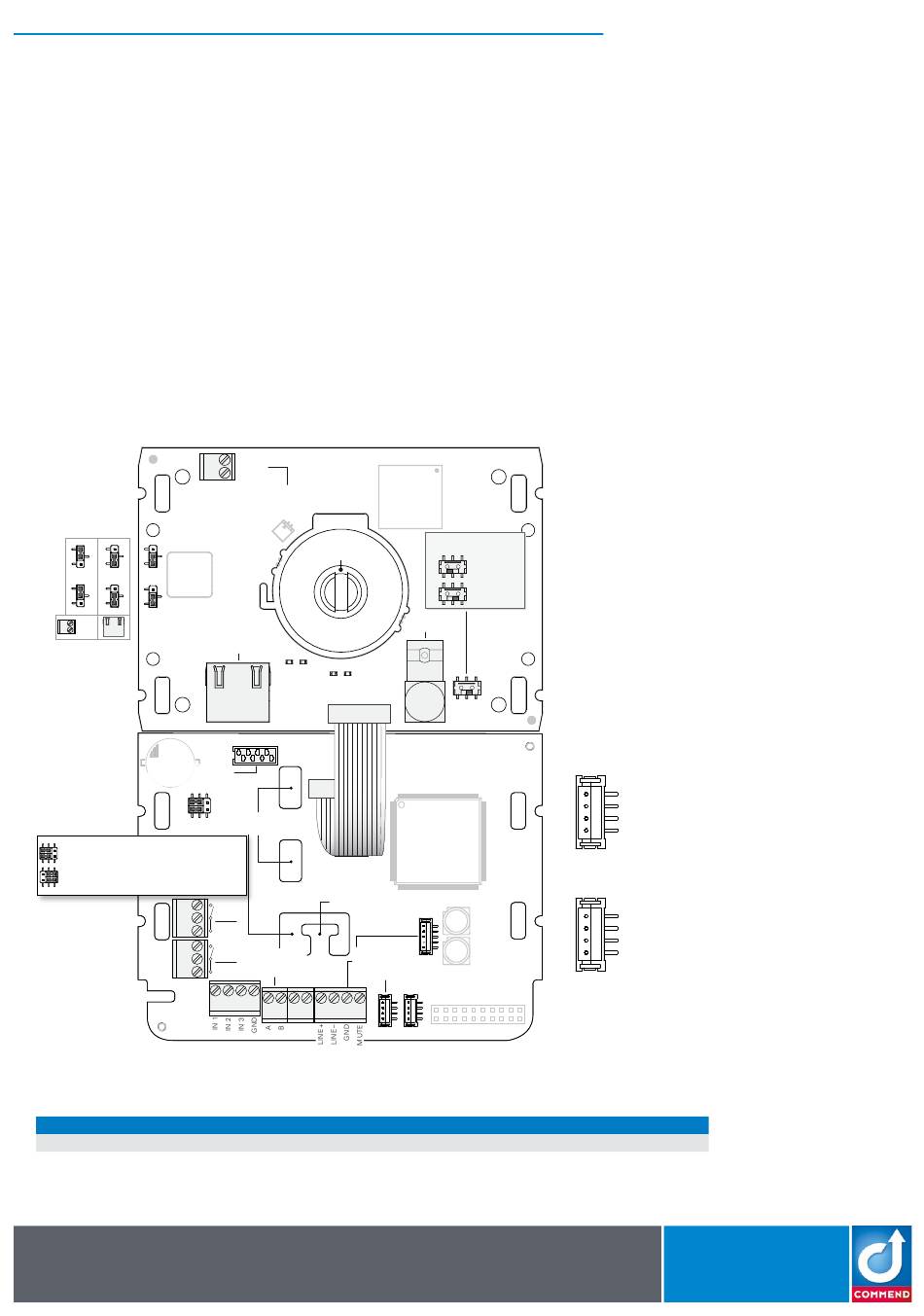

Anschluss
Jumper
Spannungs-
versorgung:
Kameraplatine
AC/DC–
AC/DC+
PoE
IP Videosignal
Erweiterungsstecker
z.B. für Zutrittslesermodul
Im Ausnahmefall kann die
Externe
Sprechstelle über den Inter-
Spannungsversorgung
com Server versorgt werden,
dafür muss der Jumper auf
Spannungsversorgung
interne Spannungsversorgung
von Intercom Server
gesetzt werden.
ICXMeldung für Anschluss Headset
Mikrofon / Lautsprecher
Umschaltung Mikrofon / Lautsprecher (Teilnehmer)
Variable TTTT→ Vierstellige Rufnummer des Teilnehmers
Variable Z → 0 = Deaktivieren; 1 = Aktivieren; 2 = Toggeln
WS 200V D CM / WS 210V D CM
Das Design oder Spezifikationen von Produkten können sich ohne Vorankündigung aufgrund von Verbesserungen verändern. Irrtum vorbehalten.
AC/DC–
AC/DC+
20 V DC – 35 V DC
22 V AC – 24 V AC
Feststellschraube
UPLINK
DOWNLINK
Einschuböffnungen
für Beschriftungsfelder
Externe
Spannungsversorgung
Spannungsversorgung
von Intercom Server
für Befestigung von
Kabelbindern
OUT 1
OUT 1
Schwanenhals-
OUT 2
Teilnehmer
mikrofon
Intercom
OUT 2
Server (A,B)
Handhörer (z.B. WSHS 50P-JST)
Externes
Lautsprechermodul
Task
Type
40
92
Spannungsversorgung:
–
Anschluss immer an Kameraplatine (gilt für PoE u. externe Speisung)
–
Bei analogem Video: Verwendung von potenzialfreiem Netzteil er-
forderlich
–
Das Gerät kann nicht gleichzeitig mit PoE und externer Speisung
versorgt werden. Ist dies jedoch unbedingt erwünscht, dann ist
möglicherweise eine entsprechende Konfiguration des verwendeten
Switches erforderlich (Ethernet-Port darf nicht blockiert werden)!
Kameraausrichtung verändern:
Schalter für analoges
–
Videosignal:
–
PAL
–
NTSC
Analoges
Videosignal
Anschluss Handhörer:
Anschluss Headset:
Headset
Hinweis:
Die Headset-Buchse muss mittels einer ICX-Meldung (siehe
nachfolgend) aktiviert werden.
Daten (Meldungsformat variable Länge)
TTTT 050Z
DATENBLATT V1.0/1115
Security and Communication
Feststellschraube lockern
Kamera auf gewünschte Position bewegen
Feststellschraube festschrauben
}
EP –
Lautsprecher
EP +
}
EM –
Mikrofon
EM +
}
EP –
Lautsprecher
EP +
}
EM –
Mikrofon
EM +
Server-SW
Pro 800 2.1
|
www.commend.com
