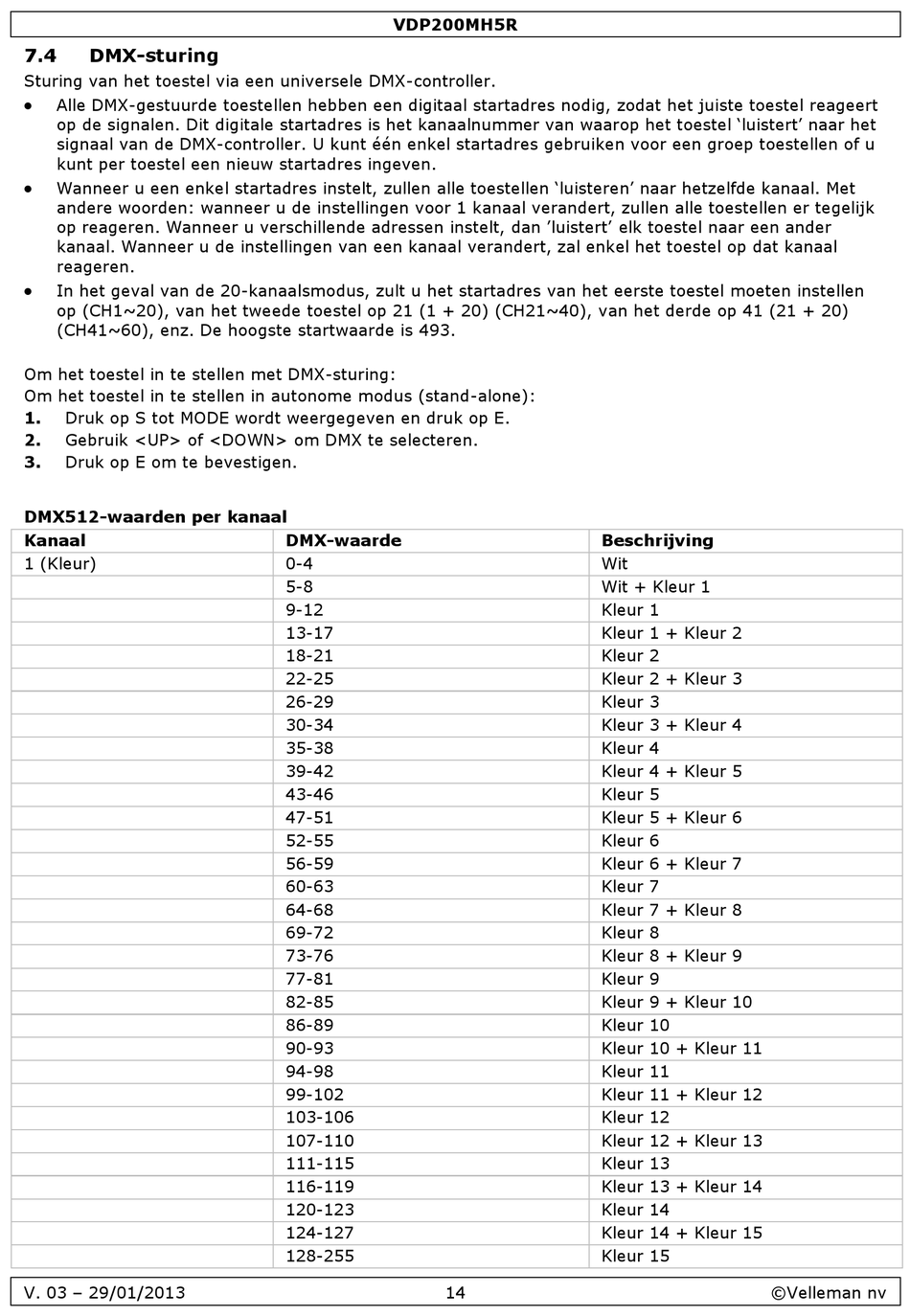

7.4 DMX-sturing
Sturing van het toestel via een universele DMX-controller.

Alle DMX-gestuurde toestellen hebben een digitaal startadres nodig, zodat het juiste toestel reageert
op de signalen. Dit digitale startadres is het kanaalnummer van waarop het toestel „luistert‟ naar het
signaal van de DMX-controller. U kunt één enkel startadres gebruiken voor een groep toestellen of u
kunt per toestel een nieuw startadres ingeven.

Wanneer u een enkel startadres instelt, zullen alle toestellen „luisteren‟ naar hetzelfde kanaal. Met
andere woorden: wanneer u de instellingen voor 1 kanaal verandert, zullen alle toestellen er tegelijk
op reageren. Wanneer u verschillende adressen instelt, dan ‟luistert‟ elk toestel naar een ander
kanaal. Wanneer u de instellingen van een kanaal verandert, zal enkel het toestel op dat kanaal
reageren.

In het geval van de 20-kanaalsmodus, zult u het startadres van het eerste toestel moeten instellen
op (CH1~20), van het tweede toestel op 21 (1 + 20) (CH21~40), van het derde op 41 (21 + 20)
(CH41~60), enz. De hoogste startwaarde is 493.
Om het toestel in te stellen met DMX-sturing:
Om het toestel in te stellen in autonome modus (stand-alone):
1. Druk op S tot MODE wordt weergegeven en druk op E.
2. Gebruik <UP> of <DOWN> om DMX te selecteren.
3. Druk op E om te bevestigen.
DMX512-waarden per kanaal
Kanaal
1 (Kleur)
V. 03 – 29/01/2013
VDP200MH5R
DMX-waarde
0-4
5-8
9-12
13-17
18-21
22-25
26-29
30-34
35-38
39-42
43-46
47-51
52-55
56-59
60-63
64-68
69-72
73-76
77-81
82-85
86-89
90-93
94-98
99-102
103-106
107-110
111-115
116-119
120-123
124-127
128-255
14
Beschrijving
Wit
Wit + Kleur 1
Kleur 1
Kleur 1 + Kleur 2
Kleur 2
Kleur 2 + Kleur 3
Kleur 3
Kleur 3 + Kleur 4
Kleur 4
Kleur 4 + Kleur 5
Kleur 5
Kleur 5 + Kleur 6
Kleur 6
Kleur 6 + Kleur 7
Kleur 7
Kleur 7 + Kleur 8
Kleur 8
Kleur 8 + Kleur 9
Kleur 9
Kleur 9 + Kleur 10
Kleur 10
Kleur 10 + Kleur 11
Kleur 11
Kleur 11 + Kleur 12
Kleur 12
Kleur 12 + Kleur 13
Kleur 13
Kleur 13 + Kleur 14
Kleur 14
Kleur 14 + Kleur 15
Kleur 15
