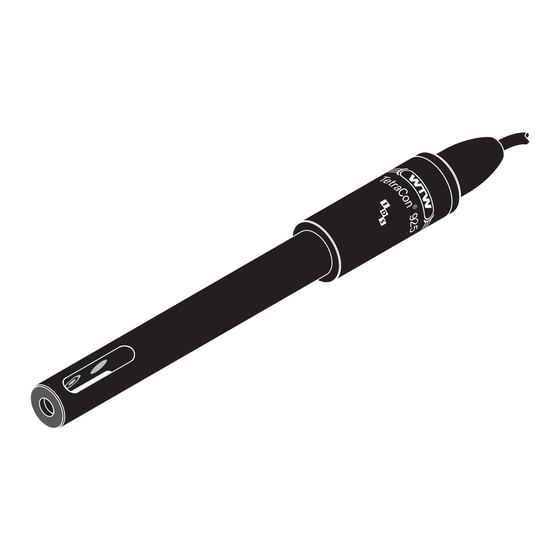

- Seite 1 Bedienungsanleitung Operating manual Mode d'emploi Instrucciones de operación ® TetraCon Standard-Leitfähigkeitsmesszelle Seite Standard conductivity measuring cell Page Cellule de mesure de la conductivité standard Page Célula conductímetra estándar Página 25 ba75824defs01 08/2009...
- Seite 2 ® TetraCon Hinweis Die aktuelle Version der vorliegenden Betriebsanleitung finden Sie im Internet unter www.WTW.com. © Copyright Weilheim 2009, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany. ba75824d01 08/2009...
-
Seite 3: Inhaltsverzeichnis
® TetraCon Inhaltsverzeichnis ® TetraCon 925 - Inhaltsverzeichnis Überblick ......... 4 Aufbau und Funktion . -
Seite 4: Überblick
Messgeräten automatisch immer die richtige Zellenkonstante verwendet. Die digitale Übertragungstechnik gewährleistet eine störungsfreie Kommuni- kation mit dem Messgerät, auch bei langen Anschlusskabeln. Die Sensor- firmware kann bei Weiterentwicklung durch WTW über das Messgerät aktualisiert werden. Empfohlene Einsatzbereiche Vor-Ort-Messungen in Flüssen, Seen und Abwasser... -
Seite 5: Reinigung
® TetraCon Reinigung Reinigung VORSICHT Zum Reinigen den Sensor vom Gerät abziehen. Äußere Reinigung Wir empfehlen eine gründliche Reinigung besonders vor dem Messen nied- riger Leitfähigkeitswerte. Verunreinigung Reinigungsverfahren Kalkablagerung 5 Minuten in Essigsäure (Volumenanteil = 10 %) tauchen Fett/Öl mit warmen spülmittelhaltigen Wasser spülen Nach dem Reinigen gründlich mit entionisiertem Wasser spülen und gegebe- nenfalls neu kalibrieren. -
Seite 6: Technische Daten
® Technische Daten TetraCon Technische Daten Allgemeine Daten Allgemeine Messprinzip Vier-Elektroden-Messung Merkmale Zellenkonstante 0,475 cm ±1,5 % Temperaturmessfühler integrierter NTC 30 (30 k bei 25 °C) Abmessungen 176,0 (in mm) 120,0 15,3 21,7 Gewicht ca. 60 g (ohne Kabel) Materialien Schaft Epoxy Abschlusskopf... - Seite 7 ® TetraCon Technische Daten Messbedingungen Leitfähigkeits-Messbereich 1 S/cm ... 2 S/cm Temperaturbereich -5 ... 70 °C (100 °C) Max. zulässiger Überdruck 2,5 x 10 Pa (2,5 bar) Minimale Eintauchtiefe 36 mm Maximale Eintauchtiefe Gesamter Sensor+Kabel bis 70 °C (bei Temperatur) Nur Sensorschaft (=120 mm) bis 100 °C Betriebslage beliebig...
-
Seite 8: Messbereiche, Auflösungen, Genauigkeiten
® Technische Daten TetraCon Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Messgröße Messbereich Auflösung Auflösungen ӕ [µS/cm] 0,0 ... 199,9 200 ... 1999 ӕ [mS/cm] 2,00 ... 19,99 0,01 20,0 ... 199,9 200 ... 2000 ρ ( Spez. Widerstand) 0,50 ... 9,99 0,01 [Ohm*cm] 10,0 ...
