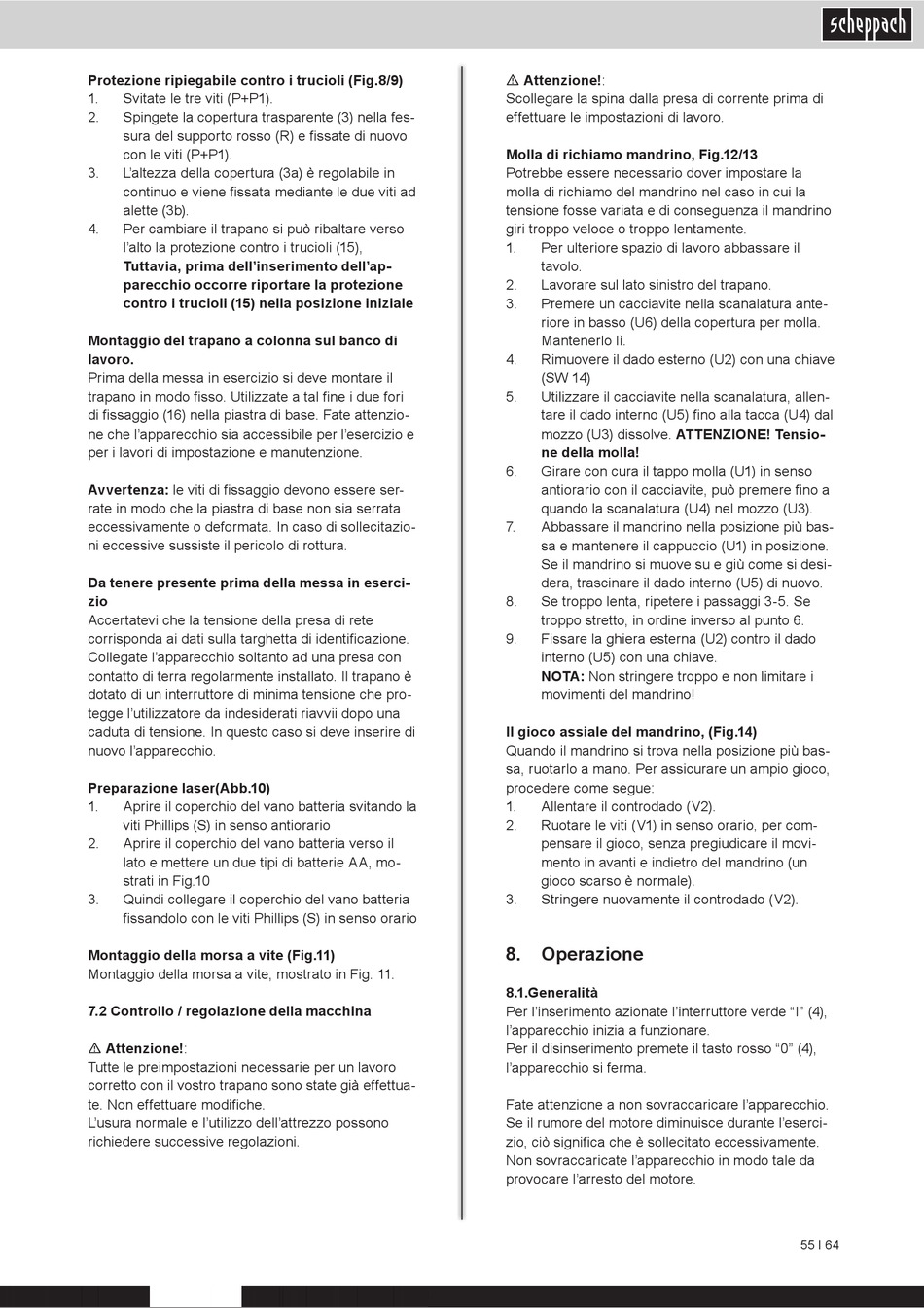

Protezione ripiegabile contro i trucioli (Fig.8/9)
1. Svitate le tre viti (P+P1).
2. Spingete la copertura trasparente (3) nella fes-
sura del supporto rosso (R) e fissate di nuovo
con le viti (P+P1).
3. L'altezza della copertura (3a) è regolabile in
continuo e viene fissata mediante le due viti ad
alette (3b).
4. Per cambiare il trapano si può ribaltare verso
l'alto la protezione contro i trucioli (15),
Tuttavia, prima dell'inserimento dell'ap-
parecchio occorre riportare la protezione
contro i trucioli (15) nella posizione iniziale
Montaggio del trapano a colonna sul banco di
lavoro.
Prima della messa in esercizio si deve montare il
trapano in modo fisso. Utilizzate a tal fine i due fori
di fissaggio (16) nella piastra di base. Fate attenzio-
ne che l'apparecchio sia accessibile per l'esercizio e
per i lavori di impostazione e manutenzione.
Avvertenza: le viti di fissaggio devono essere ser-
rate in modo che la piastra di base non sia serrata
eccessivamente o deformata. In caso di sollecitazio-
ni eccessive sussiste il pericolo di rottura.
Da tenere presente prima della messa in eserci-
zio
Accertatevi che la tensione della presa di rete
corrisponda ai dati sulla targhetta di identificazione.
Collegate l'apparecchio soltanto ad una presa con
contatto di terra regolarmente installato. Il trapano è
dotato di un interruttore di minima tensione che pro-
tegge l'utilizzatore da indesiderati riavvii dopo una
caduta di tensione. In questo caso si deve inserire di
nuovo l'apparecchio.
Preparazione laser(Abb.10)
1. Aprire il coperchio del vano batteria svitando la
viti Phillips (S) in senso antiorario
2. Aprire il coperchio del vano batteria verso il
lato e mettere un due tipi di batterie AA, mo-
strati in Fig.10
3. Quindi collegare il coperchio del vano batteria
fissandolo con le viti Phillips (S) in senso orario
Montaggio della morsa a vite (Fig.11)
Montaggio della morsa a vite, mostrato in Fig. 11.
7.2 Controllo / regolazione della macchina
m Attenzione!:
Tutte le preimpostazioni necessarie per un lavoro
corretto con il vostro trapano sono state già effettua-
te. Non effettuare modifiche.
L'usura normale e l'utilizzo dell'attrezzo possono
richiedere successive regolazioni.
m Attenzione!:
Scollegare la spina dalla presa di corrente prima di
effettuare le impostazioni di lavoro.
Molla di richiamo mandrino, Fig.12/13
Potrebbe essere necessario dover impostare la
molla di richiamo del mandrino nel caso in cui la
tensione fosse variata e di conseguenza il mandrino
giri troppo veloce o troppo lentamente.
1. Per ulteriore spazio di lavoro abbassare il
tavolo.
2. Lavorare sul lato sinistro del trapano.
3. Premere un cacciavite nella scanalatura ante-
riore in basso (U6) della copertura per molla.
Mantenerlo lì.
4. Rimuovere il dado esterno (U2) con una chiave
(SW 14)
5. Utilizzare il cacciavite nella scanalatura, allen-
tare il dado interno (U5) fino alla tacca (U4) dal
mozzo (U3) dissolve. ATTENZIONE! Tensio-
ne della molla!
6. Girare con cura il tappo molla (U1) in senso
antiorario con il cacciavite, può premere fino a
quando la scanalatura (U4) nel mozzo (U3).
7. Abbassare il mandrino nella posizione più bas-
sa e mantenere il cappuccio (U1) in posizione.
Se il mandrino si muove su e giù come si desi-
dera, trascinare il dado interno (U5) di nuovo.
8. Se troppo lenta, ripetere i passaggi 3-5. Se
troppo stretto, in ordine inverso al punto 6.
9. Fissare la ghiera esterna (U2) contro il dado
interno (U5) con una chiave.
NOTA: Non stringere troppo e non limitare i
movimenti del mandrino!
Il gioco assiale del mandrino, (Fig.14)
Quando il mandrino si trova nella posizione più bas-
sa, ruotarlo a mano. Per assicurare un ampio gioco,
procedere come segue:
1. Allentare il controdado (V2).
2. Ruotare le viti (V1) in senso orario, per com-
pensare il gioco, senza pregiudicare il movi-
mento in avanti e indietro del mandrino (un
gioco scarso è normale).
3. Stringere nuovamente il controdado (V2).
8.

Operazione

8.1.Generalità
Per l'inserimento azionate l'interruttore verde "I" (4),
l'apparecchio inizia a funzionare.
Per il disinserimento premete il tasto rosso "0" (4),
l'apparecchio si ferma.
Fate attenzione a non sovraccaricare l'apparecchio.
Se il rumore del motore diminuisce durante l'eserci-
zio, ciò significa che è sollecitato eccessivamente.
Non sovraccaricate l'apparecchio in modo tale da
provocare l'arresto del motore.
55 І 64
