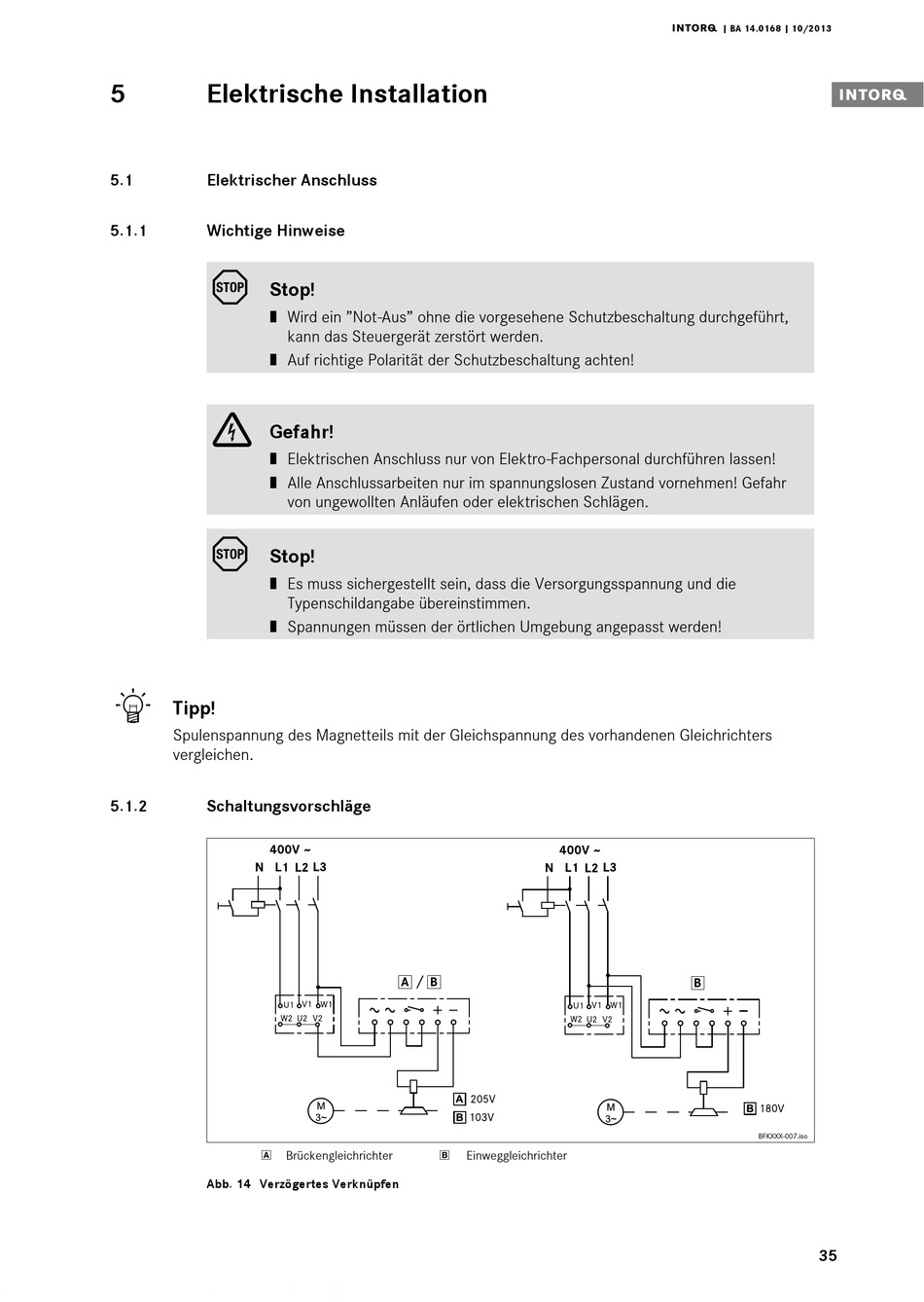

Elektrische Installation; Elektrischer Anschluss - INTORQ BFK458 Betriebsanleitung

5

Elektrische Installation

5 Elektrische Installation
5.1

Elektrischer Anschluss

5.1.1 Wichtige Hinweise

Stop!
| Wird ein "Not-Aus" ohne die vorgesehene Schutzbeschaltung durchgeführt,
| Auf richtige Polarität der Schutzbeschaltung achten!

Gefahr!
| Elektrischen Anschluss nur von Elektro-Fachpersonal durchführen lassen!
| Alle Anschlussarbeiten nur im spannungslosen Zustand vornehmen! Gefahr

Stop!
| Es muss sichergestellt sein, dass die Versorgungsspannung und die
| Spannungen müssen der örtlichen Umgebung angepasst werden!

Tipp!
Spulenspannung des Magnetteils mit der Gleichspannung des vorhandenen Gleichrichters
vergleichen.
5.1.2 Schaltungsvorschläge

Abb. 14 Verzögertes Verknüpfen
kann das Steuergerät zerstört werden.
von ungewollten Anläufen oder elektrischen Schlägen.
Typenschildangabe übereinstimmen.

Brückengleichrichter Einweggleichrichter
j | BA 14.0168 | 10/2013
i
BFKXXX-007.iso
35
