Montage Abdeckring - INTORQ BFK458 Betriebsanleitung

4 Mechanische Installation
4.5.5

Montage Abdeckring

1.2
1
10
13

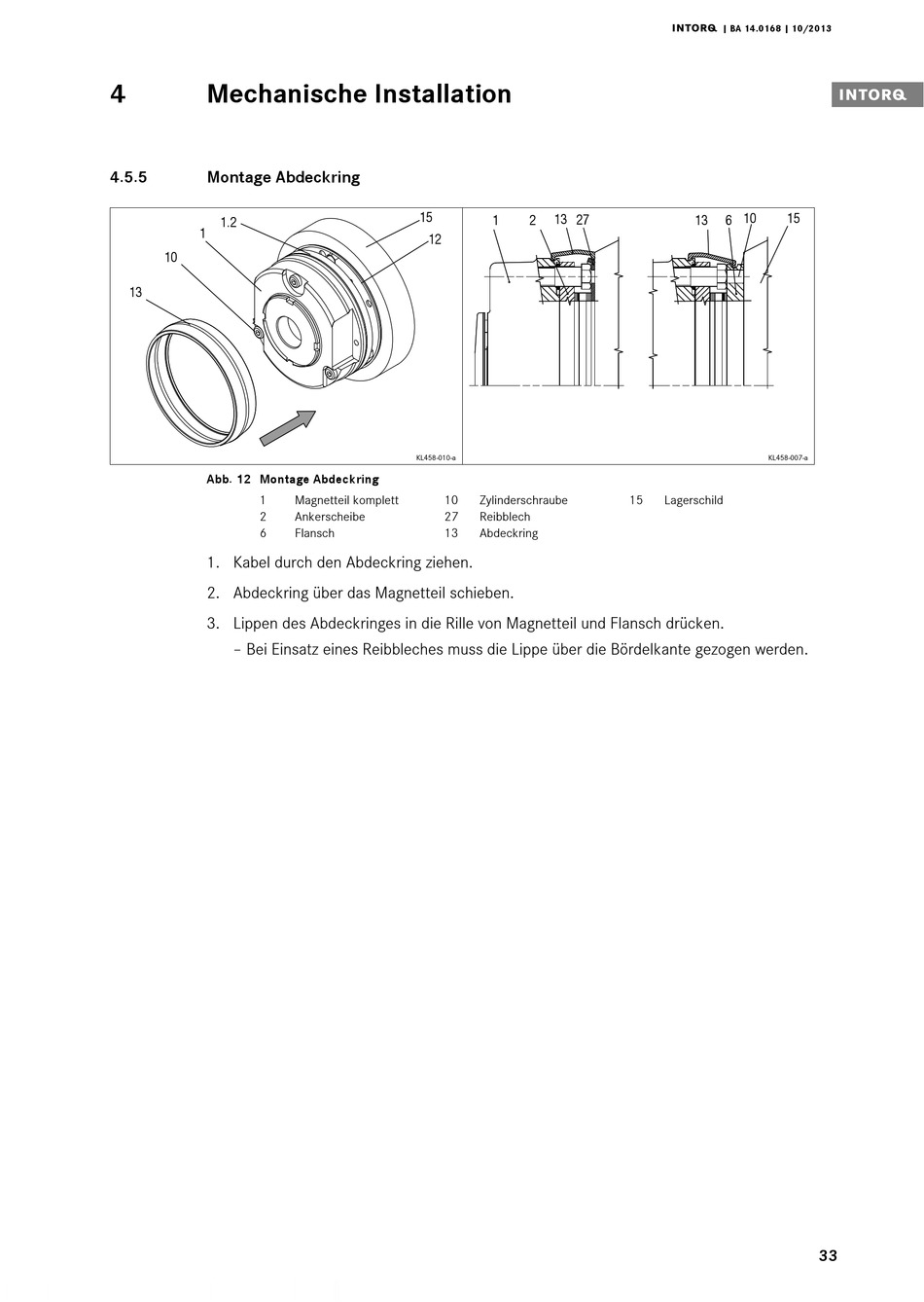

Abb. 12 Montage Abdeckring
1
2
6
1. Kabel durch den Abdeckring ziehen.
2. Abdeckring über das Magnetteil schieben.
3. Lippen des Abdeckringes in die Rille von Magnetteil und Flansch drücken.
– Bei Einsatz eines Reibbleches muss die Lippe über die Bördelkante gezogen werden.
15
12
KL458-010-a
Magnetteil komplett 10
Ankerscheibe 27
Flansch 13
13 27
1 2
Zylinderschraube 15
Reibblech
Abdeckring
j | BA 14.0168 | 10/2013
i
10 15
13 6
KL458-007-a
Lagerschild
33
