Durch die Registrierung bei MiniMed® Care haben Sie folgende Vorteile: Tipps und hilfreiche Informationen für Ihr Diabetes- Management Zugang zu interaktiven Online-Schulungsmodulen und zusätzlichen Serviceangeboten Die neuesten Meldungen zur Diabetes-Therapie und relevanten Produktinformationen von Medtronic Registrieren Sie sich jetzt bei MiniMed Care unter www.medtronic-diabetes.de/MeinMiniMedCare www.medtronic-diabetes.ch/MeinMiniMedCare www.medtronic-diabetes.at/MeinMiniMedCare...
Seite 4

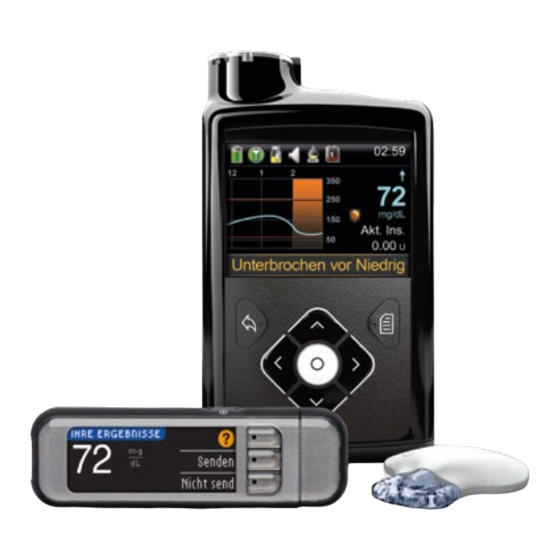

Einleitung MiniMed® 640G Insulinpumpe MiniMed® 640G Insulinpumpe Pflaster Schlauch Infusionsset Kanüle Reservoir Konnektor Hinweis: Je nach Insulinbedarf können Sie ein Reservoir mit 1,8 ml Reservoir (180 I.E.) oder 3 ml (300 I.E.) Fassungsvermögen verwenden. Reservoirfach Contour® NEXT LINK 2.4 Insulinpumpe * Als Beispiel ist das MiniMed Quick-set®...
Die MiniMed® 640G Insulinpumpe zeichnet sich durch eine innovative Technologie aus, mit der die natürliche Freisetzung von Basalinsulin aus der Bauchspeicheldrüse besser nachgeahmt werden kann. Dies kann Ihnen helfen, Ihren Blutzuckerspiegel besser einzustellen. Die MiniMed 640G Insulinpumpe bietet Ihnen: Individuelle Einstellungsoptionen Verbessertes Design Zusätzliche Schutzfunktionen...
Einleitung Menüübersicht Navigation , um das Menü aufzurufen. Drücken Sie in jeder beliebigen Anzeige Drücken Sie , um durch die Menüoptionen zu blättern. Drücken Sie am gewünschten Menüpunkt , um die Optionen anzuzeigen. Die Bildlaufleiste erscheint in Menüs, wenn zusätzliche Optionen vorhanden sind. Drücken Sie , um nach unten zu blättern und zusätzliche Optionen oder Informationen anzuzeigen.
Option ‚ausgewählt‘ werden soll • Blinkt, wenn eine Warnmeldung oder ein Alarm vorliegt Unterseite und Rückseite der Pumpe Serien- und Modell- nummer der Pumpe Diese Nummern müssen Sie angeben, wenn Sie den Kundendienst Telefonnummer der anrufen Medtronic Diabetes HelpLine in den USA...
Insulinpumpe Grundfunktionen der Pumpe Einsetzen der Batterie Ihre Insulinpumpe benötigt eine Batterie vom Typ AA. Es kann eine Lithium-, Alkali- oder wiederaufladbare AA-Batterie verwendet werden. Sie sollten stets eine neue oder voll aufgeladene Batterie in die Pumpe einlegen. Zum Einsetzen der Batterie benötigen Sie: •...
Insulinpumpe Ausgangsanzeige Kapitel 2: Ausgangsanzeige Dies ist der Ausgangspunkt zum Aufrufen aller Funktionen der Pumpe. Statusleiste: Zeigt den Aktuelle Uhrzeit Status der Pumpe auf BZ-Messwert: Zeigt einen einen Blick an in den letzten 12 Minuten gemessenen Blutzucker- messwert an Bolus: Ermöglicht Aktives Insulin: Zeigt das den Zugang zur noch aktive Insulin aus einem...
Insulinpumpe Ausgangsanzeige Statusleiste Die Statusleiste enthält die folgenden Symbole, um Ihnen schnell wichtige Informationen anzuzeigen. Batteriesymbol: Zeigt den aktuellen Ladezustand der Batterie an. Mit abnehmender Batterieladung wird das Symbol leerer, und seine Farbe wechselt von grün über gelb zu rot. Reservoirsymbol: Zeigt die ungefähre Menge des noch im Reservoir verbliebenen Insulins an.
Insulinpumpe Basalprofile Kapitel 3: Basalprofile Ihr Grundbedarf an Insulin (Basalrate) muss in Ihre Pumpe programmiert werden. Dies geschieht, indem Sie ein Basalprofil einstellen. Ein Basalprofil besteht aus einer oder mehreren Basalraten, die einen Zeitraum von 24 Stunden abdecken. Einstellen von Basalprofilen Die auf den folgenden Seiten dargestellte Programmierung von Basalraten stellt nur ein Beispiel dar.
Seite 13
Insulinpumpe Basalprofile Drücken Sie bis 0,700 U/h, drücken Sie dann Sie werden nun automatisch aufgefordert, die Endzeit der zweiten Basalrate einzugeben. Diese Basalrate soll um 8:00 enden und muss auf 0,800 U/h geändert werden. Wiederholen Sie die Schritte 3 bis 6 Drücken Sie , um die Endzeit auf für die nächsten 3 Zeitsegmente und...
Insulinpumpe Basalprofile Temporäre (Temp) Basalrate Diese Funktion ermöglicht es Ihnen, Ihre aktuelle Basalrate sofort für einen bestimm- ten Zeitraum (eine bestimmte Dauer) zu steigern oder zu verringern. So können Sie Ihre Basalrate im Alltag am einfachsten sofort anpassen. Sie wird häufig bei sportlichen Aktivitäten oder bei Krankheit verwendet.
Insulinpumpe Basalprofile Drücken Sie oder Wählen Sie Start. Hinweis: In um den gewünschten der Ausgangs- Prozentsatz der aktuellen anzeige erscheint jetzt Basal (T), da Basalrate einzugeben eine temporäre Basalrate aktiviert ist. Wählen Sie Basal (T), um die Details der aktiven temporären Basalrate zu sehen.
Insulinpumpe Bolusabgaben Kapitel 4: Bolusabgaben BolusExpert® Der BolusExpert berechnet auf der Grundlage Ihrer vom Arzt vorgegebenen individuel- len Einstellungen die nötige Bolusmenge. Da dies Ihre spezifischen Einstellungen sind, können diese zur Berechnung der genauen Menge an Bolusinsulin, das Sie für Ihre auf- genommenen Kohlenhydrate und Ihren Blutzuckerzielbereich benötigen, verwendet werden.
Insulinpumpe Bolusabgaben Befolgen Sie die Anleitungen, um folgende Einstellungen zu programmieren: KH-Faktor, Korrekturfaktor, BZ-Ziel und Zeit Aktives Insulin. Lesen Sie die Beschreibung für die jeweilige Einstellung und wählen Sie Weiter. Geben Sie die erforderlichen Daten ein. KH-Faktor Korrekturfaktor BZ-Ziel Zeit Aktives Insulin Hinweis: In diesem Beispiel wird als Maßeinheit für Kohlenhydrate „BE“...
Insulinpumpe Bolusabgaben Abgabe eines manuellen Bolus Wählen Sie in der Ausgangsanzeige Drücken Sie , bis 3,0 U angezeigt Bolus. wird, und drücken Sie dann Wählen Sie Bolus abgeben. Eine Bestätigung, dass der Bolus gestartet wurde, wird angezeigt. In der Aus gangs- Wenn der Bolus anzeige wird vollständig...
Insulinpumpe Bolusabgaben Stoppen eines Bolus So stoppen Sie einen Bolus während der Abgabe: Drücken Sie und wählen Sie Ja. Wählen Sie in der Ausgangsanzeige Bolus stopp. Wählen Sie Fertig. Die Anzeige Bolus ge- stoppt zeigt Ihnen, wie viel Bolusinsulin bereits abgegeben wurde, bevor der Bolus ge- stoppt wurde.
LINK 2.4 Blutzuckermessgerät ontour Das C LINK 2.4* von Bayer ist das einzige Blutzuckermessgerät, das per Funk ontour mit der MiniMed 640G Insulinpumpe kommunizieren kann. Mit dem C LINK 2.4 Blutzuckermessgerät können Sie: ontour • die Blutzuckermesswerte per Funk an Ihre Insulinpumpe senden •...
Insulinpumpe ® n LINK 2.4 BZ-Messgerät ontour Verbinden Ihrer Pumpe mit dem Contour® Next LINK 2.4 Informationen zur Verwendung des Blutzucker messgerätes finden Sie in der Bedienungsanleitung des Gerätes. Drücken Sie OK, wenn die Frage Drücken Sie OK. Verbinden mit MiniMed Pumpe? MIT PUMPE VERBINDEN angezeigt wird.
Insulinpumpe I Infusionsset und Reservoir Wählen Sie Suchen auf Ihrer Pumpe. Wählen Sie Suchen auf dem Blut zucker- messgerät. Der Suchvorgang kann bis zu 2 Minuten dauern. Überprüfen Sie, ob die 14. Wenn beide übereinstimmen, wählen Sie Bestätigen auf der Pumpe. auf dem Pumpendisplay angezeigte Geräte-SN (Seriennummer) mit der auf...
Insulinpumpe ® n LINK 2.4 BZ-Messgerät ontour Kapitel 6: Infusionsset und Reservoir Nachfolgend finden Sie eine schrittweise Anleitung für den Austausch des Quick-set® Infusionssets. BEGINNEN SIE HIER: Wählen Sie Reservoir & Set. Wählen Sie Neues Reservoir. Waschen Sie sich die Hände. Drücken Sie ...
Seite 24
Insulinpumpe I Infusionsset und Reservoir RESERVOIR FÜLLEN UND AN SCHLAUCHLEITUNG DES INFUSIONSSETS ANSCHLIESSEN 1 Kolben Befolgen Sie die nächsten Schritte, um das Reservoir zu füllen und den Schlauch Remove from package. Ziehen Sie den Kolben bis zu Nehmen Sie das Reservoir aus der Verpa- ckung.
Seite 25
Insulinpumpe I Infusionsset und Reservoir RESERVOIR MIT Konnektor INFUSIONSSET VERBINDEN Setzen Sie den Reservoirkonnektor des Infusionssets auf das gefüllte Reservoir. Schieben Sie den Konnektor vorsichtig auf das Reservoir. Nehmen Sie das Infusionsset Drehen Sie den Konnektor im aus der Verpackung. Uhrzeigersinn, bis er einrastet.
Seite 26
Insulinpumpe I Infusionsset und Reservoir RESERVOIR IN PUMPE EINSETZEN Setzen Sie nun das gefüllte Reservoir in das Reservoirfach der Pumpe ein. Setzen Sie das Reservoir in die Pumpe ein. Wählen Sie Weiter. Drehen Sie das Reservoir im Uhrzeiger- sinn, bis es einrastet. RESERVOIR UND SCHLAUCH FÜLLEN Führen Sie diese...
Seite 27
Insulinpumpe I Infusionsset und Reservoir Blaue Nabe INFUSIONSSET ANLEGEN Führen Sie dann die folgenden Schlauchschlitz Schritte durch, um das Infusionsset am Körper anzulegen. Legen Sie die blaue Nabe in den Quick-Serter, indem Sie den Griff in den Schlauchschlitz platzieren. Nadelschutz Darauf achten, dass blauer Knopf nicht gedrückt oder Klebefläche...
Seite 28
Hinweis: Sie können auch die Infusionssets Mio™, Silhouette® und Sure-T® verwenden. Die meisten der hier beschriebenen Schritte sind je nach Infusionsset anders. Bitte lesen Sie in der Gebrauchsinformation nach, die dem jeweiligen Infusionsset beiliegt. Hinweis: Wussten Sie schon? Unter www.medtronic-diabetes.de finden Sie hilfreiche Videos zur Anlage der Infusionssets.
Seite 29
Insulinpumpe I Infusionsset und Reservoir KANÜLE FÜLLEN Nun füllen Sie die Kanüle, den kleinen Schlauch unter Ihrer Haut, mit Insulin. Wählen Sie Füllen. Wählen Sie Füllmenge und geben Sie ein: - 0,300 für 6-mm-Kanüle - 0,500 für 9-mm-Kanüle Drücken Sie dann Hinweis: Ihre Pumpe „erinnert“...
Insulinpumpe Warnmeldungen und Alarme Kapitel 7: Warnmeldungen und Alarme Warnmeldungen Warnmeldungen weisen Sie auf Situationen hin, die Ihrer Aufmerksamkeit bedür- fen. Wenn eine Warnmeldung auftritt, sollten Sie überprüfen, worauf Ihre Pumpe Sie aufmerksam macht. Beispiele für Warnmeldungen sind Reservoir niedrig oder Pumpenbatterie schwach.
Insulinpumpe Warnmeldungen und Alarme So beheben Sie die Ursache der Warnmeldung oder des Alarms und löschen die Warnmeldung oder den Alarm: Lesen Sie die Meldung und die Anweisungen auf dem Display. Drücken Sie Drücken Sie auf der gewünschten Option. Beispiel für einen Alarm: Drücken Sie Warnmeldung Das Muster des Alarmtons oder der Vibration wird –...
Insulinpumpe Unterbrechen der Insulinabgabe Kapitel 8: Unterbrechen der Insulinabgabe Wie Sie wissen, gibt Ihre Pumpe während jeder Stunde des Tages eine bestimmte Menge Basalinsulin ab. Diese Insulinabgabe sollte zwar nie länger als rund eine Stunde gestoppt werden, doch es gibt Situationen, in denen Sie die Insulinabgabe manuell unterbrechen bzw.
Anhang Röntgenstrahlen Röntgen-, MRT- oder CT-Aufnahmen Wenn bei Ihnen Röntgen-, MRT- oder CT-Aufnahmen gemacht werden sollen oder ein anderes bildgebendes Diagnoseverfahren mit Strahlenbelastung angewandt werden soll, nehmen Sie Ihre Insulinpumpe ab und lagern Sie sie außerhalb des Untersuchungsraums.
Seite 35
Medtronic MiniMed Inc. Contour® ist ein eingetragenes Warenzeichen von Bayer Healthcare LLC Anfragen bitte an: Medtronic GmbH Geschäftsbereich Diabetes Earl-Bakken-Platz 1 40670 Meerbusch Deutschland www.medtronic-diabetes.de www.medtronic.de Schnellübersicht MiniMed® 640G - Insulinpumpenfunktionen Copyright® 2014: Medtronic GmbH, Geschäftsbereich Diabetes – Alle Rechte vorbehalten.
Seite 36
Fragen zur Insulinpumpentherapie, z.B.: • Veränderung von Insulinpumpen-Parametern • Hypo- und Hyperglykämien • Hautirritationen/Entzündungen an der Einführstelle des Infusionssets Österreich Schweiz Deutschland Medtronic Österreich GmbH Medtronic GmbH Medtronic (Schweiz) AG Handelskai 94–96 Talstr. 9 Geschäftsbereich Diabetes A-1200 Wien Earl-Bakken-Platz 1...
