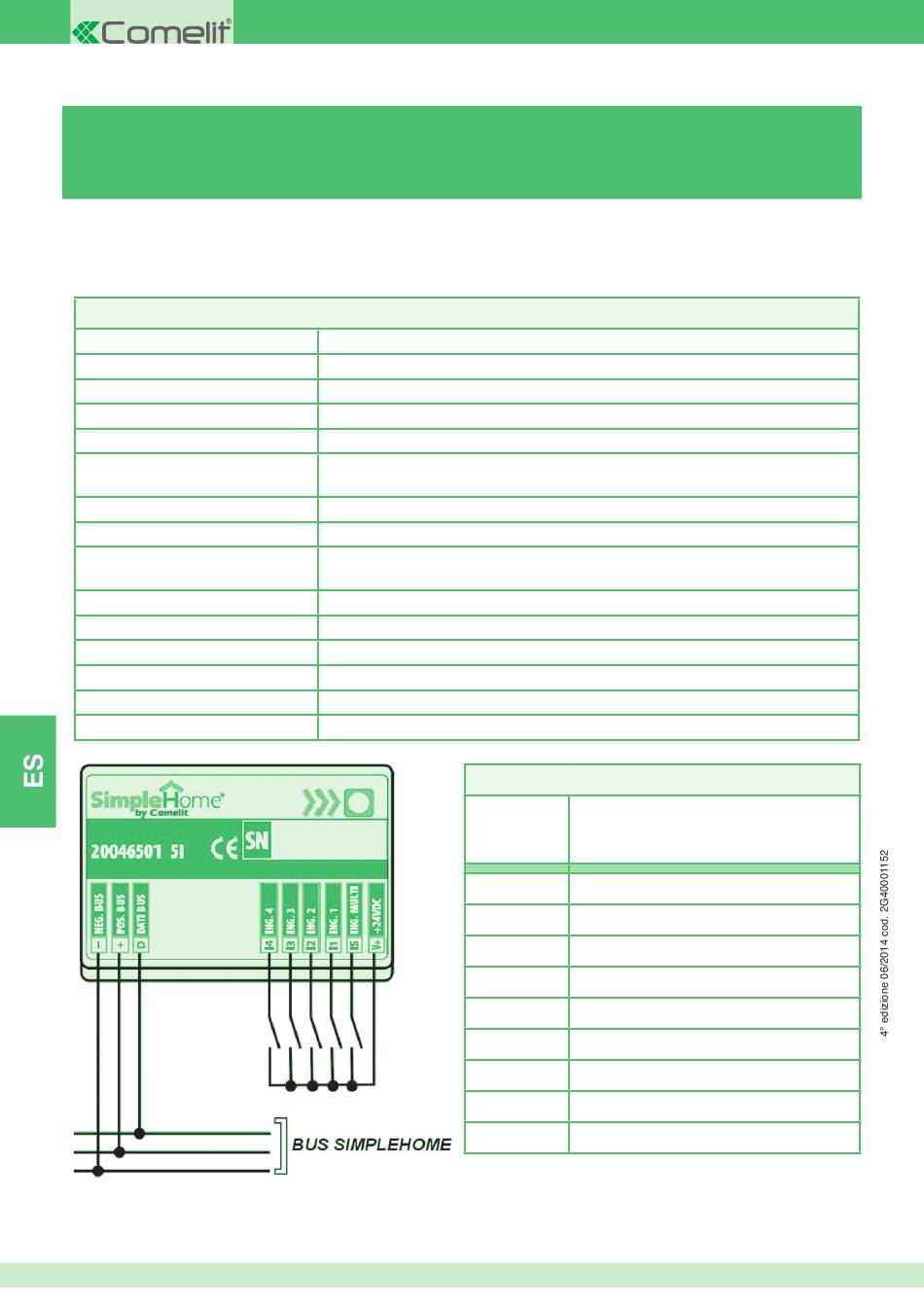

ART. 20046501 - MÓDULO SIMPLEHOME 5 ENTRADAS DIGITALES DE EMPOTRAR (5I)
El módulo de 5 entradas digitales permite conectar hasta 5 contactos (pulsadores, interruptores, desviadores, inversores, sensores
genéricos, etc.) para controlar las salidas de los módulos del sistema SimpleHome. Gracias a las dimensiones reducidas, el módulo
se puede instalar tanto en cajas tradicionales de "3 módulos" (oculto detrás de los módulos electromecánicos de la serie civil) como
en cajas de derivación.
El módulo de cinco entradas digitales está alimentado directamente por el bus.
Tensión de alimentación
Absorción
Entradas
Longitud máx. del cable en entrada
Protecciones
Señalizaciones
Bornes
Instalación
Normas de referencia
Homologaciones
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa del aire
Peso
Dimensiones
verde (bus)
rojo (+)
negro (-)
N.B.: El módulo se debe programar mediante la línea BUS utilizando la interfaz SimpleHome/RS232 (20022611) y el software
de programación SimpleProg.
El fabricante se reserva el derecho de modifi car las características de sus productos, en cualquier momento y sin preaviso.
8
CARACTERÍSTICAS TÉCNICAS
24 Vcc ± 5%
mín. 5 mA y máx. 22 mA
4+1 de tipo digital optoaisladas
25m
contra inversiones de polaridad
1 Led de señalización: si parpadea, indica que se están transmitiendo datos por el bus;
encendido de forma fi ja, indica que falta el negativo de alimentación o que la conexión
del dispositivo es errónea.
extraíbles para conexión BUS
en cajas de empotrar
Compatibilidad electromagnética: EN 50081-1 (Emisión de interferencias)
y EN50082-2 (Inmunidad a interferencias)
CE
de 0°C a 50°C
de -10° a +70°C
de 5 a 95% sin condensación
24 g sin embalaje
41x29x9 mm
Borne
BORNES DE CONEXIÓN
- Negativo de alimentación BUS
+ +24 Vcc de alimentación BUS
D Línea BUS datos
I4 Entrada 4
I3 Entrada 3
I2 Entrada 2
I1 Entrada 1
IS Mando múltiple (escenario)
V+ +24 Vcc de apoyo
Función
