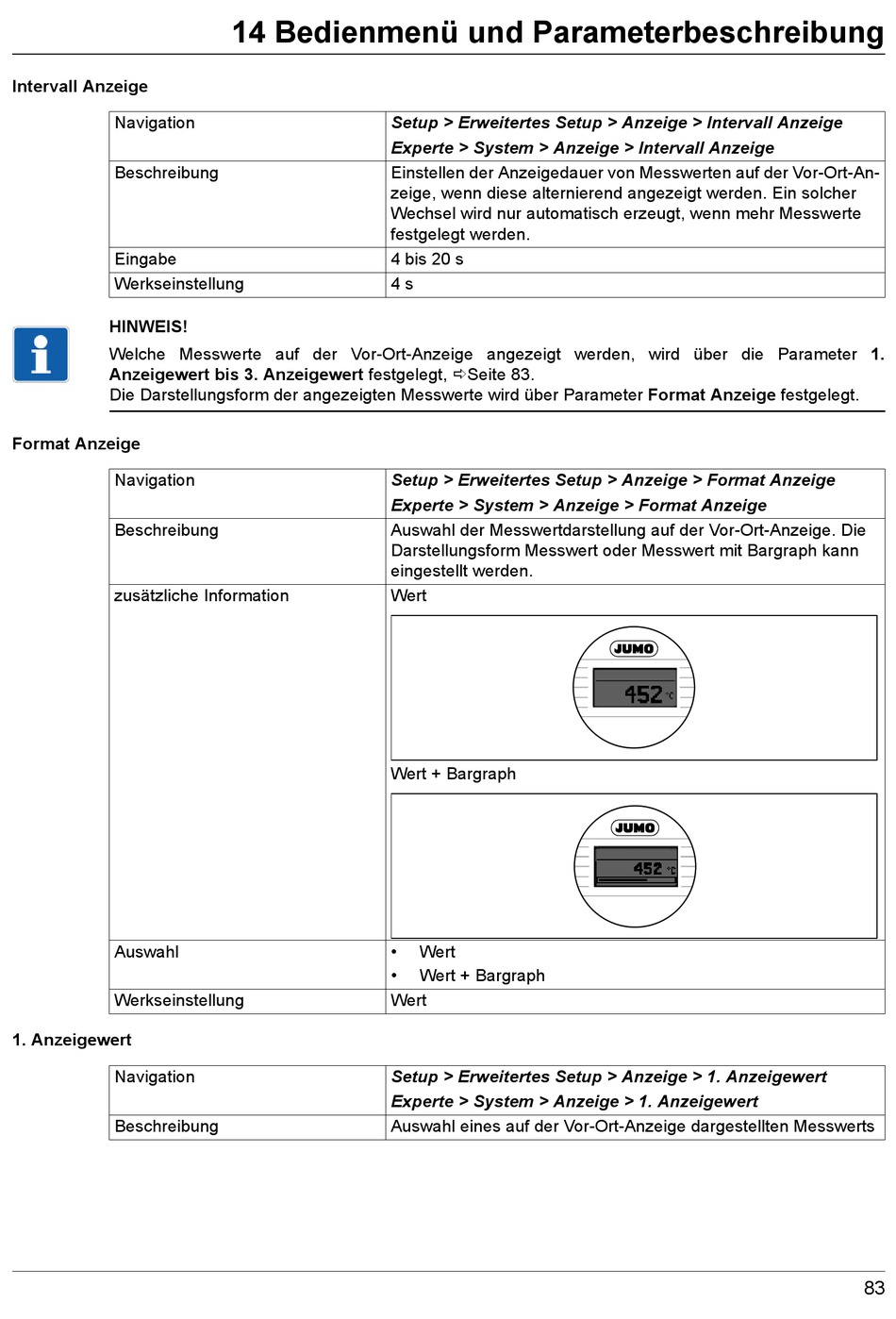

JUMO dTRANS T07 Betriebsanleitung Seite 83

Intervall Anzeige
Navigation
Beschreibung
Eingabe
Werkseinstellung
HINWEIS!
Welche Messwerte auf der Vor-Ort-Anzeige angezeigt werden, wird über die Parameter 1.
Anzeigewert bis 3. Anzeigewert festgelegt, Seite 83.
Die Darstellungsform der angezeigten Messwerte wird über Parameter Format Anzeige festgelegt.
Format Anzeige
Navigation
Beschreibung
zusätzliche Information
Auswahl
Werkseinstellung
1. Anzeigewert
Navigation
Beschreibung
14 Bedienmenü und Parameterbeschreibung
Setup > Erweitertes Setup > Anzeige > Intervall Anzeige
Experte > System > Anzeige > Intervall Anzeige
Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-An-
zeige, wenn diese alternierend angezeigt werden. Ein solcher
Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte
festgelegt werden.
4 bis 20 s
4 s
Setup > Erweitertes Setup > Anzeige > Format Anzeige
Experte > System > Anzeige > Format Anzeige
Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Die
Darstellungsform Messwert oder Messwert mit Bargraph kann
eingestellt werden.
Wert
Wert + Bargraph
•
•
Wert
Setup > Erweitertes Setup > Anzeige > 1. Anzeigewert
Experte > System > Anzeige > 1. Anzeigewert
Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts
Wert
Wert + Bargraph
83
