POSTI ESTERNI

Caratteristiche tecniche
Connessione al monitor con 2 fili per audio, video, apri porta e chiamata più 2
fili per alimentazione da Art. 1205/B.
Telecamera orientabile ad alta sensibilità con sensore CCD 1/3". Illuminazione
all'infrarosso (6 LED).
Regolazione volume microfono e altoparlante. Pulsante di chiamata in alluminio
con etichetta estraibile anteriormente. Telaio porta moduli in alluminio
pressofuso.
Dimensione scatola da incasso: 176,5x95,5x35 mm.
Il pulsante dell'articolo 4880 è impostato di fabbrica per effettuare la chiamata
all'indirizzo 1 mentre per l'articolo 4881 i pulsanti sono impostati per effettuare
chiamate agli indirizzi 1 (pulsante alto) e 2 (pulsante basso).
Dimensione posto esterno: 176x95 mm.

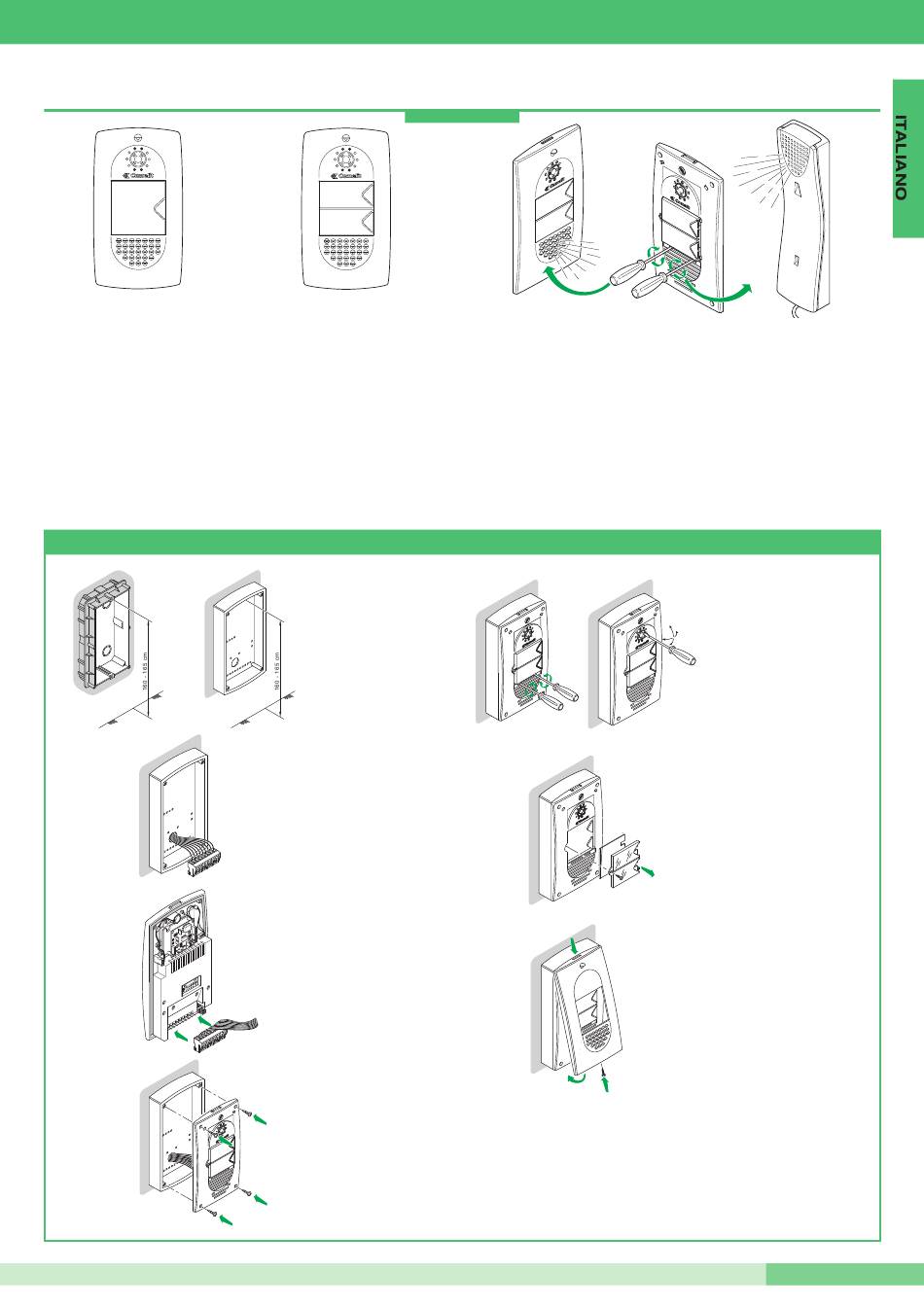

Istruzioni per l'installazione del posto esterno

Art.4880 - Art.4881
• Murare la scatola a 160÷165 cm
dal pavimento finito, in una zona
agevole per la ripresa del
visitatore.
Possibilmente non contro sole o
rivolte contro fonti di luce diretta
(lampade superfici riflettenti ecc.)
• Eseguire il collegamento dei
conduttori come da schema.
• Posizione d'innesto morsettiera
• Inserire il modulo ad innesto sul
morsetto e fissarlo con le 4 viti in
dotazione.
*
Descrizione morsettiera
LL connessione monitor (video, chiamata, fonica, apri porta)
- RTE ingressi apriporta locale temporizzato
~ ~ alimentazione posto esterno
SE. NC. - SE NO. - SE C. connessione elettro serratura
Regolazione volume audio
Il modulo del posto esterno è dotato di due regolazioni:
volume posto esterno, contraddistinto dal simbolo dell'altoparlante, e
regolazione del volume posto interno contraddistinto dal simbolo del microfono.
Regolazione orientamento telecamera
Se è necessario modificare la regolazione della telecamera procedere come
indicato a pagina 5.
1
2
3
*N.B. Prima di fissare le 4 viti assicurarsi che non si voglia procedere
con la programmazione delle funzioni speciali a Pag.9
MT KIT 08
• Eseguire le regolazioni dei volumi
e l'orientamento della
telecamera. N.B. Allentare
leggermente le quattro viti per
sbloccare l'orientamento della
telecamera.
• Estrazione cartellini
• A regolazioni ultimate fissare la
cornice
5 MT KIT 08
